4.3.5. Стационарные и мобильные кормораздатчики

Кормораздатчик ТВК-80А (рис. 4.14, а) предназначен для раздачи измельченных зеленых, грубых, сочных кормов, силоса и кормовых смесей крупному рогатому скоту с привязным содержанием животных. Он состоит из бункера 6, желоба-кормушки 5, цепи 4 со скребками, приводной 2 и натяжной станций. Приводную станцию, включающую в себя электродвигатель, редуктор и цепную передачу, устанавливают на металлической раме со стороны, противоположной загрузочному бункеру.

Скорость транспортной цепи в зависимости от способа загрузки кормов регулируют, используя комплект сменных звездочек: при механизированной загрузке кормов она составляет 0,44 м/с, а при ручной — 0,11 м/с. После полной загрузки кормушек кормораздатчик автоматически выключается. Производительность машины 28,8 т/ч.

Кормораздатчик ТВК-80Б (рис. 4.14, б) ленточного типа производительностью 38,6 т/ч представляет собой модификацию кормораздатчика ТВК-80А и имеет такие же основные сборочные единицы.

Кормораздатчик КТУ-10А (рис. 4.15) служит для транспортировки и раздачи зеленой массы, силоса и сенажа на фермах крупного рогатого скота и в летних лагерях. В него входят подрессоренная ходовая тележка, цельнометаллический кузов 1, рабочие органы и привод. Рабочие органы кормораздатчика приводятся в действие от ВОМ трактора и состоят из продольных 4 и поперечного 5 цепочно- планчатых транспортеров, смонтированных на раме кормовыгрузного устройства впереди кузова, и гребенчатых битеров 2. Продоль

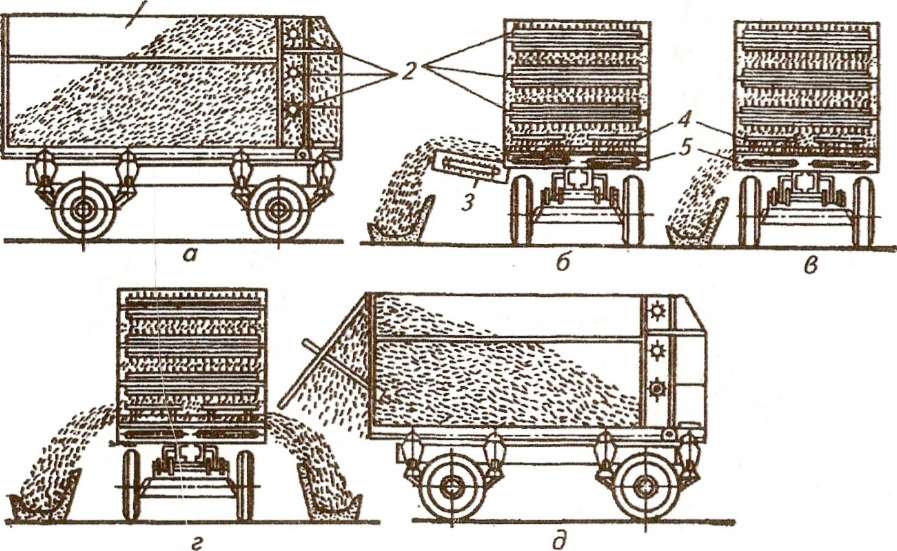

Рис. 4.15. Схема работы кормораздатчика КТУ-10А:

а...д — возможные схемы работы; 7— кузов; 2— битеры; 3— выгрузной транспортер; 4— продольные транспортеры; 5— поперечный транспортер

ные транспортеры получают пульсирующее или реверсивное движение от привода, который включает в себя кривошипно-шатунный и храповой механизмы, позволяющие регулировать норму выдачи корма в единицу времени за счет изменения скорости и направления движения подающих транспортеров.

Кормораздатчик КТУ-10А агрегатируют с тракторами тягового класса 1,4 или 0,9. Он может работать в коровниках, ширина кормового прохода которых не менее 2,2 м, а высота кормушек не более 0,75 м. Производительность универсального кормораздатчика КТУ-1 OA при выгрузке достигает 50 т/ч, грузоподъемность — 3,5 т.

Мобильный электрифицированный кормораздатчик КС-1,5 (рис. 4.16) предназначен для перемешивания и раздачи влажных кормовых смесей свиньям всех возрастных групп на репродукторных и откормочных фермах.

Кормораздатчик состоит из ходовой части 2 с электроприводом, бункера 8, двух выгрузных шнеков 6 с дозирующим устройством, четырехскоростной коробки передач для изменения нормы выдачи корма, площадки 17 для рабочего и пульта управления 12. В бункер кормораздатчика загружают готовый к выдаче корм или компоненты кормовой смеси. В это время выгрузные окна закрыты шиберными заслонками. Если корм необходимо смешивать, включают на 4...20 мин шнек-мешалку 10 и лопастную мешалку 7.Когда кормораздатчик по рельсовому пути, проложенному в кормовом проходе, подъезжает к ряду кормушек, оператор вклю­чает привод выгрузных шнеков и открывает шиберные заслонки; корм поступает в кормушки. Норму выдачи регулируют изменением открытия шиберных заслонок. При выдаче корма в индивидуальные кормушки используют тормозное устройство для остановки раздатчика у соответствующей кормушки. Вместимость бункера 2 м³. Подача корма 30...70 т/ч. Общая установленная мощность четырех электродвигателей 7,1 кВт. Один оператор может обслужить 600-1200 поросят-отъёмышей.

Мобильный измельчитель-раздатчик ИРК-3 предназначен для измельчения рулонированных грубых кормов с одновременной раздачей их в кормушки. Он состоит из рамы, шасси, бункера, гидроробота, подающего и дополнительного скребкового транспортеров, двух молотковых роторов и выгрузного транспортера.

Рабочие органы приводятся в действие от BOM и гидросистемы тракторов класса 0,9 или 1,4. Производительность 2,5...3 т/ч, грузоподъемность 1,5 т, потребляемая мощность 25 кВт.

Малогабаритный одноосный кормораздатчик КТ-Ф-6 предназначен для приема, транспортировки и раздачи на ходу непрерывным регулируемым потоком измельченных сочных и грубых кормов (силос, зеленый корм, корнеплоды, сенаж, сено, солома) или смеси их с концентрированными кормами в кормушки высотой не более 750 мм и приемные камеры стационарных транспортеров на животноводческих фермах.

Кормораздатчик агрегатируют с тракторами тяговых классов 0,6 и 0,9. Производительность при раздаче кормов 48...340 м³/ч, грузоподъемность 19 кН, вместимость 5...6 м³.

Двухосный раздатчик кормов РКТ-10 предназначен для приема, транспортировки и раздачи на ходу измельченного силоса, зеленой массы, сенажа и др. Его агрегатируют с тракторами тяговых классов 0,9 и 1,4. Вместимость 10 м³. Потребляемая мощность не более 7,5 кВт.

Размотчик-измельчитель-раздатчик РИФ-350 прицепной одноосный. Он предназначен для приема, транспортировки, размотки, измельчения и раздачи на ходу сена и соломы в прессованном виде (или в рулонах). Машину агрегатируют с тракторами тяговых классов 0,9 и 1,4. Производительность ее 2,5...5 т/ч, потребляемая мощность 15 кВт.

Размотчик-измельчитель-раздатчик РИФ-500 является составной частью комплекса машин для заготовки и раздачи грубых кормов рулонной технологии. Работая от трактора МТЗ-80, размотчик производит самозагрузку рулонов сена или соломы в измель­чающую камеру, транспортировку рулонов к месту раздачи, из­мельчение их и раздачу корма в кормушки. Его также можно включить в технологическую линию приготовления кормосмесей, использовать для измельчения и раздачи сенажа и свежескошенного сена. Производительность машины 5 т/ч, потребляемая мощность 5 кВт.

Навесной и прицепной раздатчики-измельчители корнеклубнеплодов, тыквы, жома и концентрированных кормов предназначены для приема, транспортировки и дозированной выдачи в кормушки концентрированных кормов, жома, зерностержневой смеси из кукурузных початков, а также для измельчения и последующей выдачи корнеклубнеплодов и тыквы на фермах крупного рогатого скота размерами до 1200 голов.

Машины состоят из бункера V-образной формы, системы навески и привода. В нижней части бункера размещены измельчающий барабан с ножами и выгрузной шнек. Навесной раздатчик- измельчитель навешивают на механизм задней навески трактора, прицепной — соединяют серьгой с его прицепным устройством.

Машины агрегатируют с тракторами тяговых классов 0,9 и 1,4. Производительность их 8... 12 т/ч при навесном варианте и до 30 т/ч при прицепном.
