1.2Литолого-стратиграфическая характеристика разреза
Геологический разрез Кокуйского месторождения изучен по разрезам структурных, поисковых, разведочных и эксплуатационных скважин на глубину 2450 м.
В основу стратиграфического деления положена унифицированная схема Русской платформы, утвержденная в 1988 году.
Разрез месторождения является типичным для Волго-Уральской нефтегазоносной провинции и представлен отложениями вендского комплекса, девонской, каменноугольной и пермской систем, перекрытых комплексом четвертичных осадков. Сводный литолого-стратиграфический разрез представлен на рисунке 2.1.1, геологический разрез – 2.1.2, 2.1.3.
Палеозойская группа – PZ
Вендский комплекс – V
Отложения вендского комплекса в составе бородулинской свиты по данным кернового материала, представлены переслаивающимися аргиллитами и алевролитами с прослоями песчаников, имеющим подчиненное значение.
Наибольшая вскрытая толщина комплекса составляет 67 м в скважине 115 на Ординском поднятии.
Девонская система – D
Отложения девонской системы с большим стратиграфическим несогласием залегают на породах вендского комплекса. На Кокуйском месторождении девонские отложения представлены средним и верхним отделами.
Средний отдел девона – D2
Средний отдел девона выделен в объеме живетского яруса (D2jv) толщиной до 53 м, сложен терригенными породами - кварцевыми песчаниками с прослоями аргиллитов и алевролитов. По данным КО ВНИГНИ в среднем отделе присутствует, в основном, склоновый тип разреза.
Верхний отдел девона – D3
Верхний отдел представлен франским (D3f) и фаменским (D3fm) ярусами.
Нижняя часть отдела, в составе пашийского, тиманского и частично саргаевского горизонтов (нижнефранский подъярус D3f1) представлена преимущественно терригенными породами, суммарной толщиной от 18 до 59 м. Разрез относится, в основном, к впадинному типу известняково-алевролито-аргиллитовому подтипу.
Рисунок 1.2.1 Сводный литолого-стратиграфический разрез

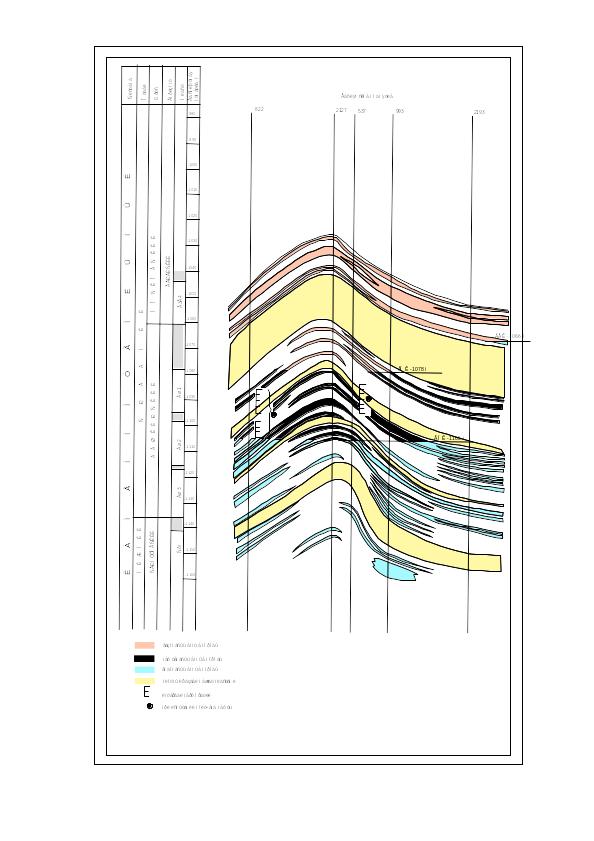

Рисунок1.2.2
Схематический геологический разрез
месторождения (Веслянское поднятие,
пласты В3В4, Бш1, Бш2, Бш3, Срп)

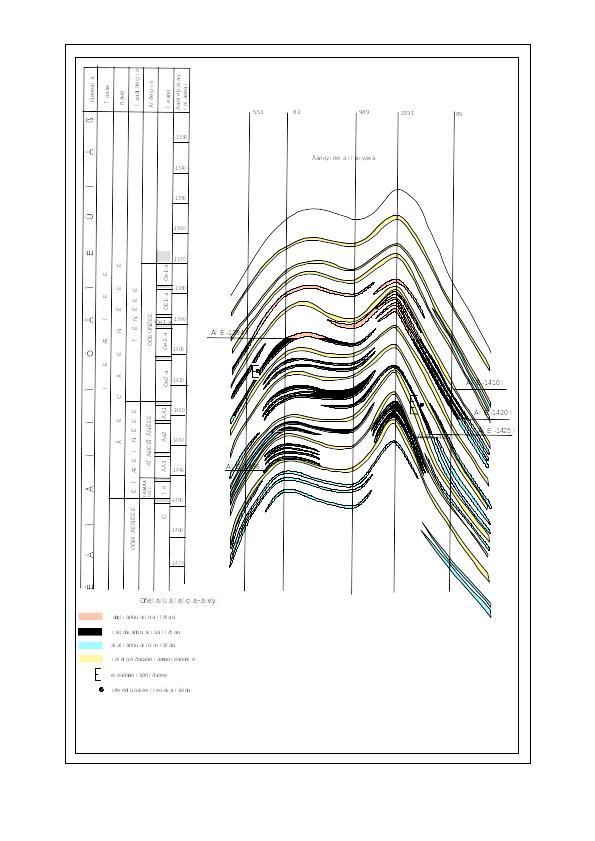

Рисунок
1.2.3 Схематический геологический разрез
месторождения (Веслянское поднятие,
пласты Тл1-а, Тл1-б, Тл1-в, Тл2-а, Тл2-б, Бб1,
Бб2, Бб3, Мл, Т)
На отложениях терригенного девона залегает мощная толща карбонатных отложений, стратиграфически приуроченных к саргаевскому горизонту франского яруса и фаменскому ярусу. На территории месторождения, по данным керна, изученного в КО ВНИГНИ, развиты 2 типа разрезов глубоководного шельфа: рифовый и межрифовый со всеми подтипами. Породы представлены известняками с подчиненным содержанием доломитов. Толщина этой части разреза 273-696 м.
Каменноугольная система – c
На карбонатных отложениях девона с постепенным переходом залегает толща отложений каменноугольной системы, представленной всеми отделами.
Нижний отдел карбона – c1
Нижний отдел карбона представлен отложениями турнейского, визейского и серпуховского ярусов.
Турнейский ярус – C1t
Отложения турнейского яруса выражены в мелководной карбонатной фации и большей частью представлены серыми и светло-серыми известняками, реже доломитами и доломитизированными известняками. Известняки сгустково-органогенно-комковатые, участками пелитоморфные и тонкомикрозернистые, частично перекристаллизованные, с микростилолитами, выполненными глинисто-битуминозным материалом, прослоями плотные, глинистые или кавернозно-пористые. Кавернозно-пористые разности, приуроченные к кровельной части турнейских отложений слагают продуктивный пласт Т.
Общая толщина турнейских отложений составляет 61-134 м.
На Макаровском, Кокуйском и Мазунинском поднятиях в пласте Т выявлены промышленные залежи нефти.
Визейский ярус – C1v
Визейский ярус включает малиновский, яснополянский и окский надгоризонты.
