Раздел I. Физико-технические и упругие свойства горных пород.
К физико-техническим свойствам пород относятся объемная плотность, плотность минерального скелета, пористость, влажность, влагоемкость, водопроницаемость, угол естественного откоса, насыпная плотность и другие. Знание их необходимо при расчетах погрузочно-транспортных операций, расчете горного давления, при расчетах земельных площадей для отвалов, при обогащении руд гравитационными методами и т.п.
1.1. Определение объемной плотности пород методом гидростатического взвешивания.
Оборудование и материалы. Технические весы, ёмкость для плавления парафина, сосуд с водой, высушенные образцы породы массой 50-100г.
Порядок проведения эксперимента.
1. Берут первый образец, высушенный до постоянной массы при 105 -107°С, обвязывают его тонкой проволокой и взвешивают с точностью до 0,01г.
2. Опускают образец на 1- 2с. в расплавленный парафин (t = 80°C). Затем затирают пузырьки воздуха в слое парафина. Слой парафина необходим для предотвращения проникания воды в поры при взвешивании в воде. В этом случае объем вытесненной воды будет равен общему объему образца вместе с порами.
3. Запарафинированный образец взвешивают сначала в воздухе, а затем в воде. Для гидростатического взвешивания образец подвешивается к коромыслу весов и помещается в сосуд с водой таким образом, чтобы он был полностью погружен и не касался стенок сосуда (рис.1.1).
4. Вычисляют объемную плотность по формуле, г/см3:
г
де
m
- масса образца, г; m1-
масса запарафинированного образца,
г; m2
- масса образца при взвешивании в воде,
г;
-
плотность парафина (
=
0,93 г/см3),
-
плотность воды (или другой жидкости).
Результаты измерений и вычислений
заносятся в таблицу (форма 1).

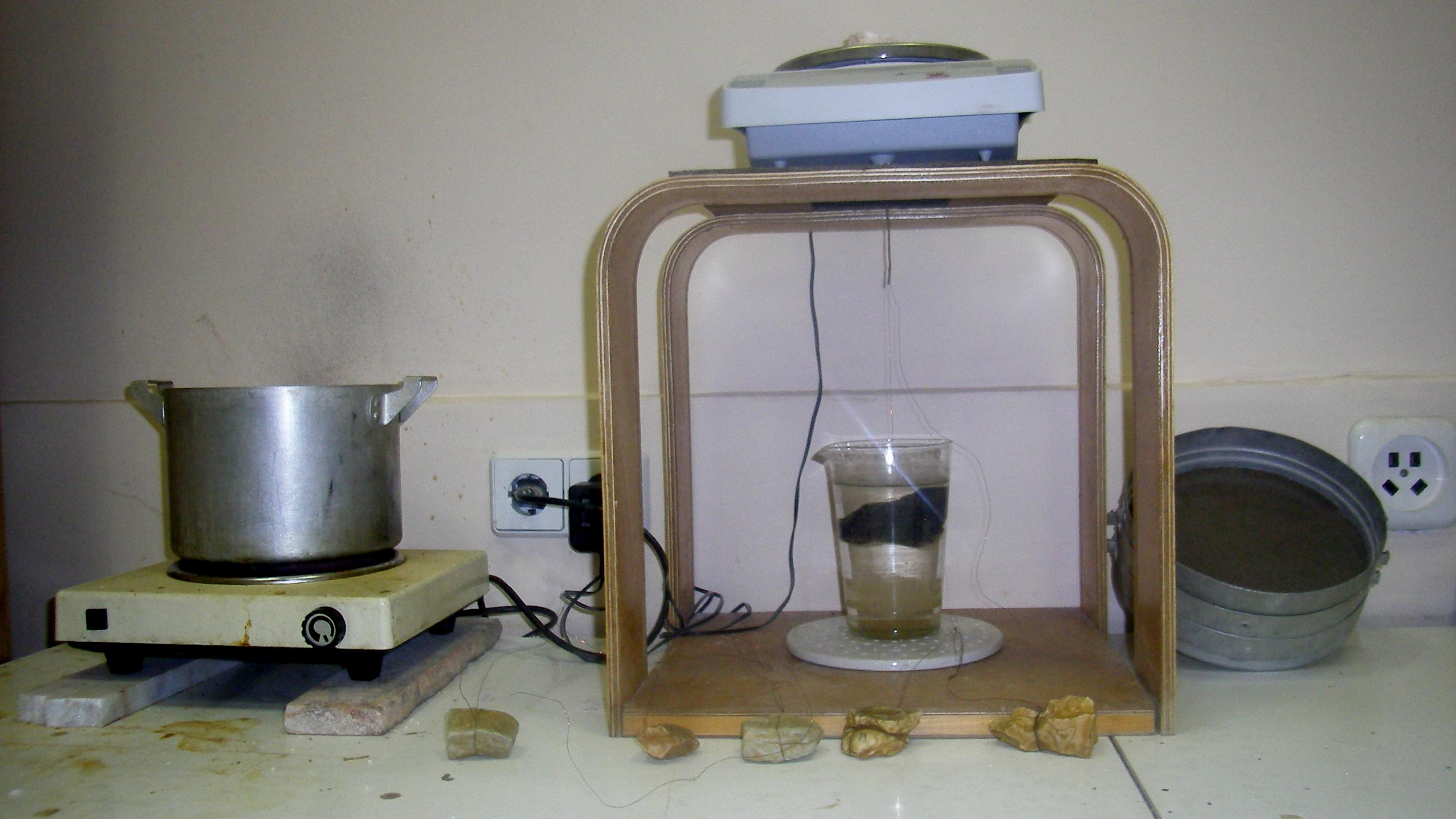

Рис. 1.1. Гидростатическое взвешивание
Форма 1
Номер образца |
Исследуемая порода |
m, г |
m1, г |
m2, г |
|
|
|
|
|
|
|
1.2. Определение плотности минерального скелета пикнометрическим способом
Оборудование и материалы. Технические весы, электрическая плита и ёмкость для нагревания жидкости, сито с отверстиями 0,2мм для просеивания пробы, пикнометр объемом 100 или 150 мл (рис. 1.2). В качестве жидкости можно использовать керосин, толуол, бензол или воду.
Порядок проведения эксперимента.
1. Взвешивают сухой пикнометр с точностью до 10мг.
2. Берут навеску не менее 20г из раздробленной породы, прошедшей через сито с отверстиями 0,2мм, засыпают ее в пикнометр и взвешивают пикнометр с навеской.
3. Заполняют пикнометр жидкостью примерно наполовину и для удаления воздуха либо кипятят его в водяной бане, либо выдерживают под вакуумом.

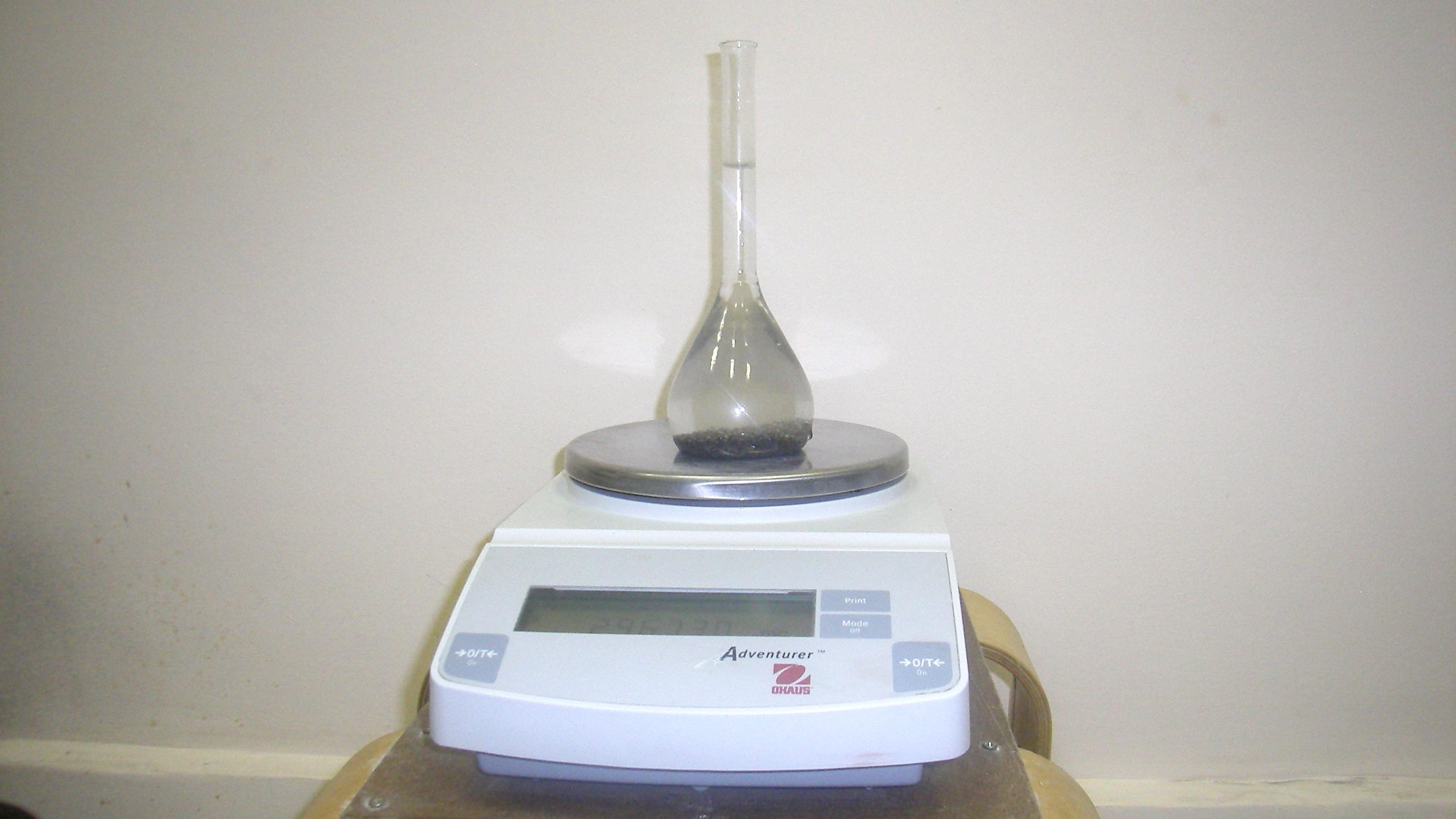

Рис 1.2. Пикнометр с навеской
4. Охлаждают пикнометр, доливают жидкости до метки и взвешивают его с навеской и жидкостью.
5. Выливают содержимое из пикнометра, промывают его, наполняют жидкостью до метки и взвешивают.
6. Рассчитывают плотность минеральной фазы по формуле, г/см3:
где m1
- масса пикнометра с навеской, г; m2
- масса сухого пикнометра, г;
ж
- плотность жидкости:
толуола (0,867 г/см3)
или воды (1 г/см3);
m3
- масса пикнометра с жидкостью, г; m4
- масса пикнометра с жидкостью и навеской
породы, г.
Результаты измерений и вычислений заносят в таблицу (форма 2).
Форма 2
Номер образца |
Исследуемая порода |
m1, г |
m2, г |
m3, г |
m4, г |
|
|
|
|
|
|
|
|
