Луганський національний аграрний університет

Будівельний факультет

Кафедра землевпорядкування і кадастру

Дисципліна

«Геодезичні роботи при землеустрої»

Робочий зошит до лабораторних робіт

Студент Івочкіна Даря Сергіївна

Група 1042 Дата виконання ________

Варіант 7 Дата перевірки ________

Викладач _________________

Луганськ, 2014

Лабораторна робота № 1

Топографо-геодезична вивченість району земельно-кадастрових робіт

Завдання 1. Визначити номенклатуру листів топографічних карт масштабів 1:1 000 000, 1:100 000, 1:50 000, 1:25 000 та 1:10 000, на яких розташована територія з середньою широтою B та середньою довготою L.

Вихідні дані для студентів групи 1041:

широта В = 52⁰ 41' 10'' + (2' 30'') _* № варіанта;

довгота L = 18⁰ 11' 10'' + (3' 45'') _* № варіанта.

Вихідні дані для студентів групи 1042:

широта В = 55⁰ 41' 10'' - (2' 30'') _* № варіанта;

довгота L = 23⁰ 11' 10'' - (3' 45'') _* № варіанта.

Рис. 1 - Схема розграфлення поверхні земної кулі

на окремі листи карти масштабу 1:1 000 000

Індивідуальні вихідні дані: Група _________; Варіант _________

В = ________________ ______________ = _____________________

L = ________________ ______________ = _____________________

Номенклатура листа карти масштабу 1:1 000 000 - _____________________

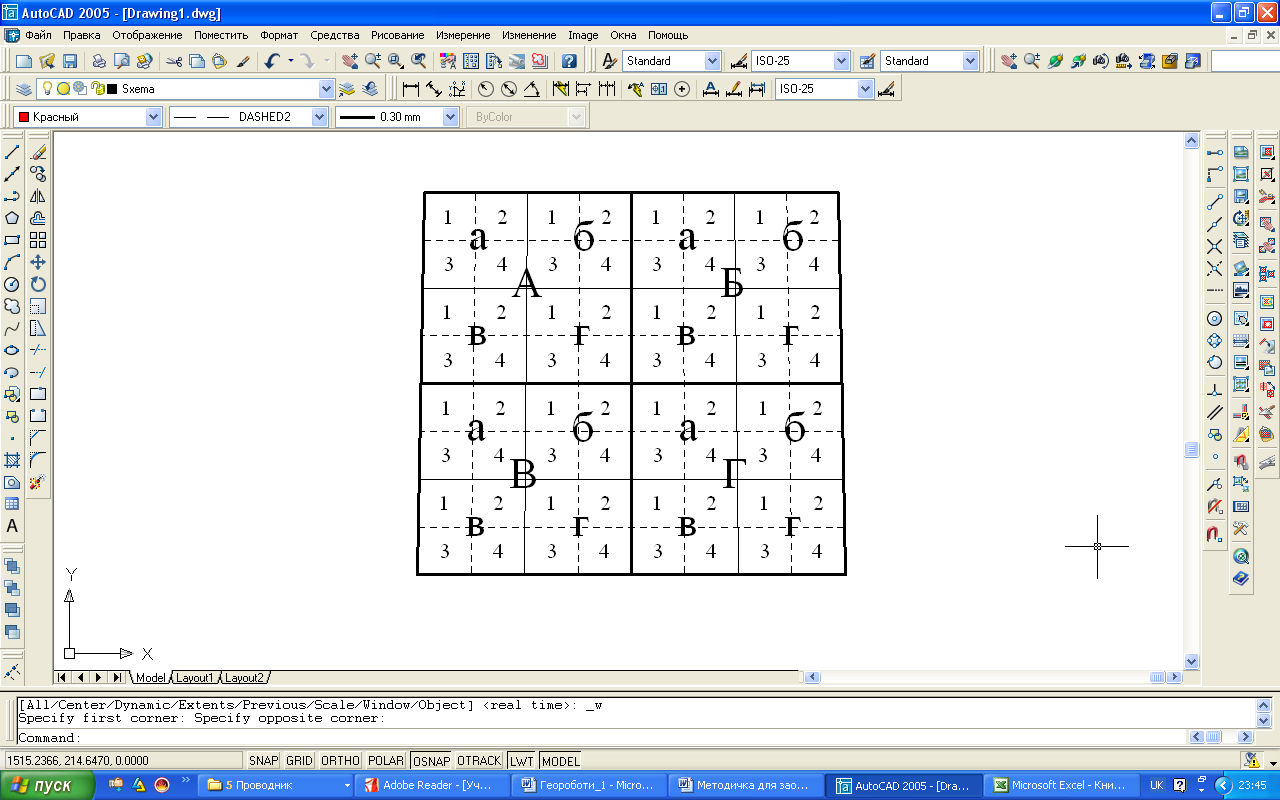

Рис. 2 – Схема розграфлення листа карти масштабу 1:1 000 000

на листи карт масштабу 1:100 000

Номенклатура листа карти масштабу 1:100 000 - _____________________

Рис. 3 – Схема розграфлення листа карти масштабу 1:100 000

на листи карт масштабів

1:50 000, 1:25 000, 1:10 000

Номенклатура листа карти масштабу 1:50 000 - _____________________

Номенклатура листа карти масштабу 1:25 000 - _____________________

Номенклатура листа карти масштабу 1:10 000 - _____________________

Завдання 2. Визначити номенклатуру суміжних листів топографічних карт масштабу 1:10 000 для територія з заданою середньою широтою B та середньою довготою L.

Завдання 3. По навчальній топографічній карті масштабу 1:100 000 або масштабу 1:50 000 описати топографо-геодезичну вивченість заданого району земельно-кадастрових робіт.

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

Лабораторна робота № 2
