2.7 Выбор электродвигателя м2
В качестве электродвигателя привода насоса смазки выбираем асинхронный электродвигатель серии АИ.
Выбор электродвигателя осуществляется по условию (1).

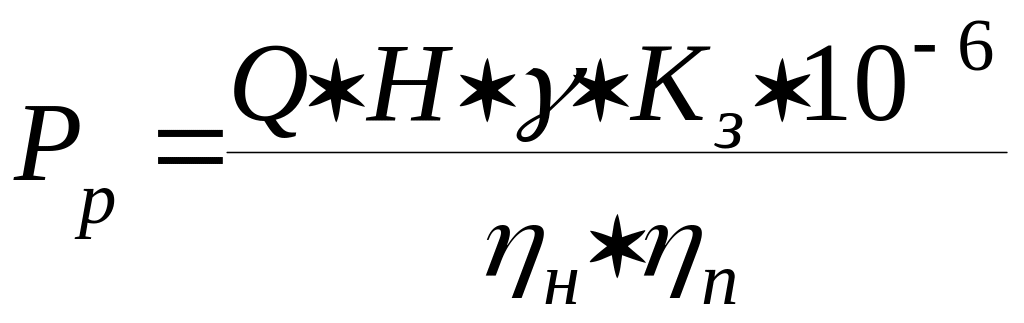

Расчётную мощность электродвигателя насоса смазки определяем по формуле
,
[5]
(18)
где Q - производительность насоса;
H - напор подаваемой жидкости;
γ - удельный вес перекачиваемой жидкости;
Кз - коэффициент запаса мощности;
ηн - КПД насоса;
ηn - КПД передачи.
Для электродвигателя насоса смазки принимаем следующие технологические параметры: Q=3; H=2м; γ=2000; Кз=2; ηn=0,8; ηн=0,4.
кВт
С учётом
необходимого запаса мощности выбираем
электродвигатель типа АИР56В2. [3]
Результаты выбора заносим в таблицу 7.
Таблица 7 - Технические данные двигателя М2
Типоразмер двиг. |
Мощность, кВт |
n0, об/мин |
Скольжение, % |
КПД, % |
cсosj |
|
|
|
|
АИР56В2 |
0,25 |
3000 |
10 |
63 |
0,66 |
42,3 |
22,2 |
11,8 |
55 |
Определяем номинальный ток электродвигателя по формуле (5)
А
2.8 Выбор магнитного пускателя км2
Для дистанционного управления электродвигателя М2 защиты его от минимального напряжения и самозапуска применяем нереверсивный магнитный пускатель серии ПМЛ.
Выбор электромагнитного пускателя осуществляем по условию (9).
Расчетный ток цепи определяем по формуле (10).
А
Окончательно, с учётом числа и исполнения контактов главной и вспомогательной цепей, выбираем магнитный пускатель типа ПМЛ-110004. [5]
Результаты выбора заносим в таблицу 8.
Таблица 8 – Технические данные пускателя КМ2
Тип пускателя |
Номинальный ток, А |
Величина пускателя |
Вспомогательные контакты |
Исполнение |
|
назначение |
степень защиты |
||||
ПМЛ-110004
|
10 |
1 |
1з
|
нереверсивный |
IP00 |
2.9 Выбор автоматического воздушного выключателя qf2
Для защиты электродвигателя М2 от токов короткого замыкания применяем автоматический воздушный выключатель серии ВА51Г.
Выбор осуществляем по условиям (12), (13),(14).

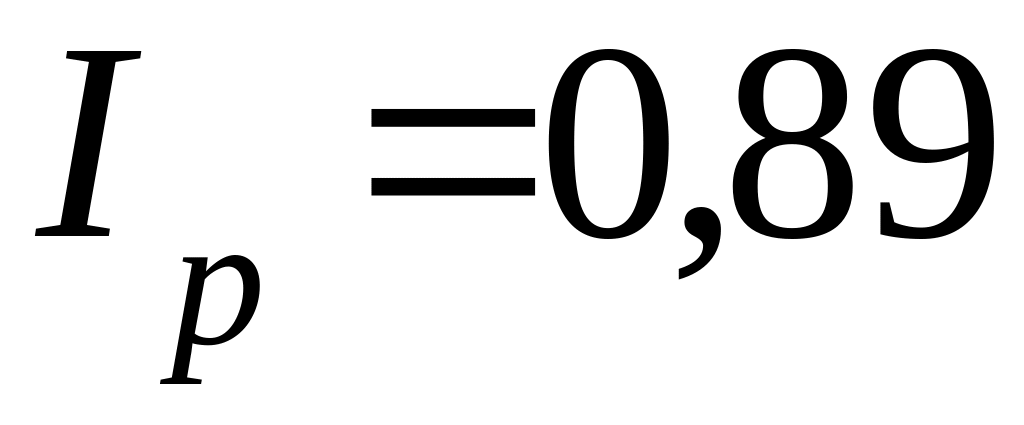

Находим расчетный ток линии по формуле (10).
А.
Предварительно выбираем автоматический воздушный выключатель типа ВА51Г-25 с =16 А и =8 А. [4]
Проверяем выбранный автоматический воздушный выключатель на отсутствие ложного срабатывания при пуске по условию (14).

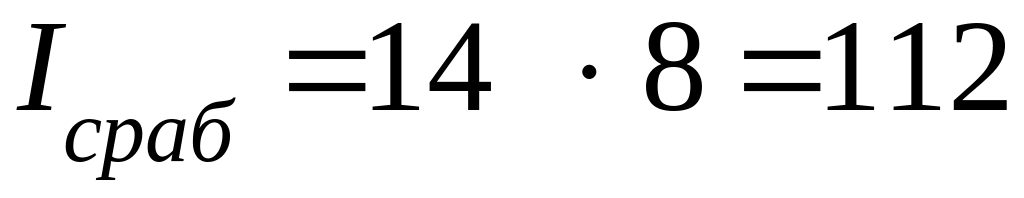

Определяем ток срабатывания выбранного выключателя по формуле (14).
Принимаем =14. [4]
А.
Принимаем .
Определяем пусковой ток линии по формуле (16).

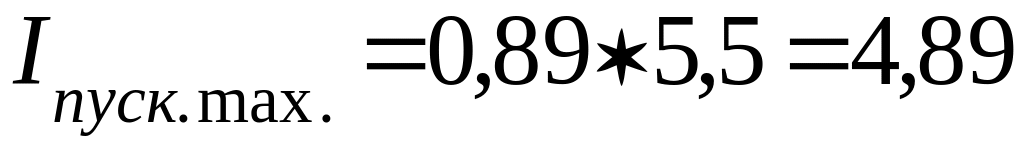

Определяем максимальный пусковой ток двигателя по формуле (17).
А,

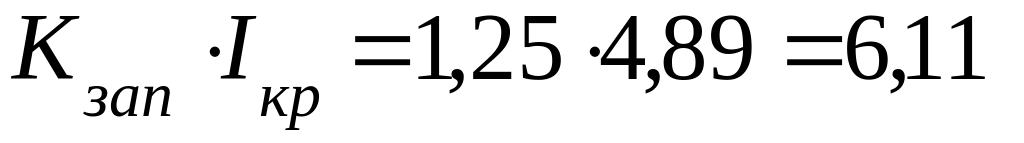

А.
Условие (14) соблюдается.
Окончательно выбираем автоматический воздушный выключатель типа ВА51Г-25 с =16 А и =8 А. [4]
Результаты выбора заносим в таблицу 9.
Таблица 9 – Технические данные автоматического воздушного
выключателя QF2
Тип |
Число полюсов |
Номинальный ток выключателя, А |
Номинальный ток расцепителя, А |
ВА51Г-25 |
3 |
16 |
8 |
