3.4. Долота исм

Опытный завод института сверхтвердых материалов Академии наук Украины выпускает долота типа ИСМ, оснащенные вставками из композитного сверхтвердого материала. По характеру разрушения пород в зависимости от их твердости и абразивности долота могут быть режущего, микрорежущего и истирающего типов.

3.5. Износ долот

После каждого рейса необходимо оценить степень износа долота, возможность его повторного использования, при необходимости внести коррективы в технологию бурения. Международная ассоциация буровых подрядчиков (IADC) предлагает ввести единую систему оценки степени износа любых видов долот, приведенную в приложении 5.

3.6. Калибраторы

Калибратор включается в компоновку низа бурильной колонны над долотом для сохранения номинального диаметра ствола по мере износа долота по диаметру, придания стволу цилиндрической формы, так как при бурении трехшарошечными долотами скважина в поперечном сечении имеет сложную форму. Кроме того, калибратор центрирует КНБК в скважине, что улучшает условия работы долота, забойного двигателя.

Если калибратор дополнительно включается в КНБК над нижним калибратором, или в колонну УБТ (колонные калибраторы), то он выполняет роль центратора или стабилизатора (в зависимости от места установки) и обеспечивает стабилизацию направления ствола, либо искривление скважины в определенном направлении.

В настоящее время выпускаются лопастные и шарошечные калибраторы. Лопастные, в свою очередь, выпускаются с прямыми лопастями (тип К, рис. 3.4.) и спиральные (тип КС, рис. 3.5.). Лопасти армированы либо твердостлавными вставками, природными и синтетическими алмазами (типа КА и КСА), вставками на основе сверхтвердого материала Славутич (типы КИ, КСИ).

В обозначении калибратора указывается тип, номинальный диаметр и область применения по твердости пород по промысловой классификации.

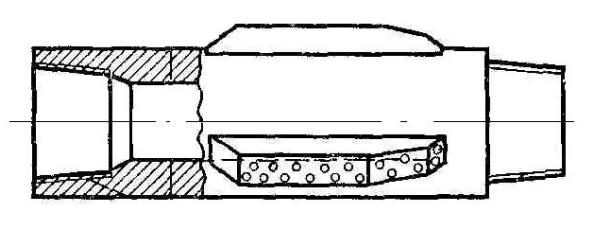

Рис. 3.4. Калибратор лопастной

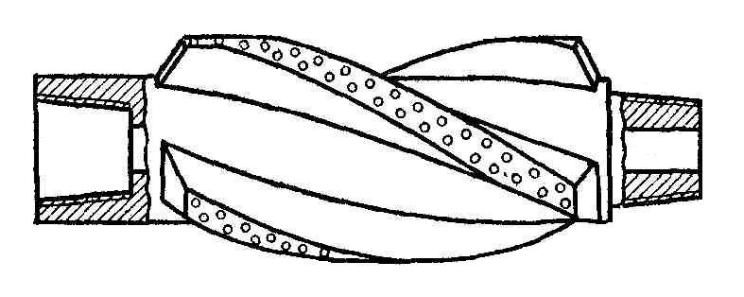

Рис. 3.5. Калибратор лопастной спиральный

Спиральные калибраторы образуют полный непрерывный контакт со стенкой скважины, поэтому их применение наиболее рационально в породах средней твердости и твердых. Для калибраторов с прямыми лопастями уменьшаются гидравлические сопротивления при промывке скважины. Резьбы на калибраторах выполняются замковыми по ГОСТ Р 50864-96. Наддолотные калибраторы имеют обе муфтовые резьбы, а колонные – верхнюю муфтовую, а нижнюю – ниппельную.

Конструктивные особенности лопастных калибраторов, их вооружение и область применения приведены в табл. 3.12.

Таблица 3.12. Типы конструкций, виды, типы вооружения и области применения калибраторов

Устройство	Конструктивное исполнение	Вид	Тип	Твердость породы	Тип вооружения
Калибратор Калибратор	Лопастной с прямыми лопастями	К	МС	Мягкие и средней твердости	Твердосплавные вставки
		КА	СТ	Средней твердости и твердые	Природные и синтетические алмазы, твердосплавные вставки
		КИ	МСТ	М Продолжение табл. 3.12. ягкие, средние и твердые	Славутич, твердосплавные вставки
	Лопастной со спиральными лопастями	КС	СТ	Средней твердости и твердые	Твердосплавные вставки
		КСА			Природные и синтетические алмазы, твердоcплавные вставки
		КСИ	СТК	Средние, твердые и крепкие	Славутич, твердосплавные вставки
