8.1. Бурильные трубы
Бурильные трубы предназначены для спуска в скважину и подъема породоразрушающего инструмента, передачи вращения долоту, подвода бурового раствора к забойному двигателю и долоту, восприятия реактивного момента забойного двигателя, создания осевой нагрузки на породоразрушающий инструмент и проведения вспомогательных работ. Между собой бурильные трубы соединяются с помощью муфт (могут отсутствовать) и бурильных замков со специальной конической замковой резьбой. Концы труб утолщаются высадкой для увеличения прочности.
8.1.1. Ведущие бурильные трубы
Ведущие бурильные трубы предназначены для передачи вращения колонне бурильных труб от ротора, восприятия реактивного момента от забойного двигателя, подачи в скважину бурового раствора. В верхней части через левую резьбу (для предотвращения самопроизвольного развинчивания) они соединяются с вертлюгом, а в нижней с шаровым краном (для ликвидации проявлений через колонну бурильных труб).
Ведущие бурильные трубы изготавливаются сборными (ВБТС) с навинчиваемыми верхним ПВ (с левыми резьбами) и нижним ПН переводниками, и цельными (ВБТ), квадратного (К) и шестигранного (Ш) поперечного сечения (рис. 8.1.). В условном обозначении указывается размер стороны квадрата, или размер «под ключ» для шестигранных труб, например, ВБТС-140К, ВБТ-133Ш. Условное обозначение переводников ВБТС включает размер стороны квадрата и размер присоединительной замковой резьбы, например, ПВ 112х3-121л, ПН 140х3-147. Замковые резьбы выполняются по ГОСТ Р 50864-96. Сборные трубы изготавливаются по ТУУ 27.2-32698053-003-2004, а цельные по ТУ 26-12-802-90.
Т

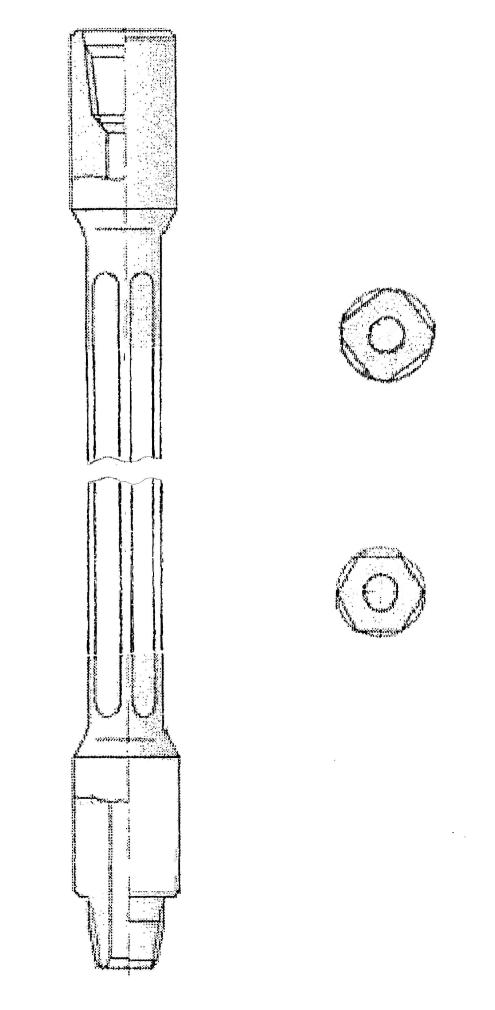

Рис. 8.1. Ведущая
бурильная труба
Таблица 8.3. Сортамент сборных ведущих бурильных труб квадратного сечения и переводников к ним
Тип трубы |
Длина рабочей части, мм |
Верхний переводник, условное обозначение |
Верхний переводник, наружный диаметр, мм |
Нижний переводник, условное обозначение |
Нижний переводник, наружный диаметр, мм |
ВБТС-108К |
11300 |
ПВ 108х3-117Л |
146 |
ПН 108х3-122 |
159 |
|
11300 |
ПВ 108х3-152Л |
197 |
ПН 108х3-133 |
162,6 |
ВБТС-112К |
11300 |
ПВ 112х3-121Л |
146 |
ПН 112х3-117 |
140 |
|
11300 |
ПВ 112х3-152Л |
197 |
ПН 112х3-121 |
146 |
|
11300 |
ПВ 112х3-152Л |
|
ПН 112х3-133 |
155 |
Продолжение табл.8.3.
Тип трубы |
Длина рабочей части, мм |
Верхний переводник, условное обозначение |
Верхний переводник, наружный диаметр, мм |
Нижний переводник, условное обозначение |
Нижний переводник, наружный диаметр, мм |
ВБТС-133К |
11300 |
ПВ 133х3-152Л |
197 |
ПН 133х3-147 |
178 |
ВБТС-133К |
11300 |
|
|
ПН 133х3-149 |
178 |
ВБТС-140К |
11300 |
ПВ 140х3-147Л |
178 |
ПН 140х3-147 |
178 |
|
11300 |
ПВ 140х3-152Л |
197 |
ПН 140х3-147 |
178 |
ВБТС-155К |
11300 |
ПВ 155х3-152Л |
197 |
ПН 155х3-152 |
197 |
|
11300 |
ПВ 155х3-152Л |
197 |
ПН 155х3-171 |
203 |
Таблица 8.4. Технические характеристики цельных ведущих труб квадратного сечения
Тип трубы |
Сторона квадрата а, мм |
Диаметр трубы, мм |
Длина трубы L, мм |
Диаметр соединения, мм |
Резьба (ГОСТ Р 50864 – 96) |
Масса, кг |
|||
Наружный |
Внутренний |
Вержнего муфтового d1 |
Нижнего ниппельного d2 |
Верхняя муфта левая |
Ниппель правая |
||||
ВБТ-108К |
108 |
139,7 |
71 |
16460 |
197 |
152 |
З-152Л |
З-122 |
1086 |
ВБТ-108К |
108 |
139,7 |
71 |
|
|
155 |
|
З-133 |
1090 |
ВБТ-133К |
133 |
171,4 |
80 |
|
|
178 |
|
З-147 |
1649 |
ВБТ-152К |
152 |
196,8 |
80 |
|
|
203 |
|
З-171 |
2326 |
Таблица 8.5. Технические характеристики цельных ведущих труб шестигранного сечения
Тип трубы |
Размер «под ключ» |
Диаметр трубы, мм |
Длина трубы L, мм |
Диаметр соединения, мм |
Резьба (ГОСТ Р 50864 – 96) |
Масса, кг |
|||
Наружный |
Внутренний |
Вержнего муфтового d1 |
Нижнего ниппельного d2 |
Верхняя муфта левая |
Ниппель правая |
||||
ВБТ-108Ш |
108 |
121,4 |
57 |
16460 |
197 |
121 |
З-152Л |
З-102 |
1030 |
ВБТ-133Ш |
133 |
150,0 |
80 |
16460 |
|
155 |
|
З-133 |
1365 |
ВБТ-152Ш |
152 |
173,0 |
80 |
|
|
178 |
|
З-147 |
1869 |
