3. Армування фундаментної плити

Щоб отримати результати розрахунку фундаментної плити необхідно відкрити збережену раніше схему «Фундаментная плита» у підпрограмі «Плита» (див. п.2.8.)

Редагування рис 2.6. Верхня арматура фундаментної плити уздовж осі Х:

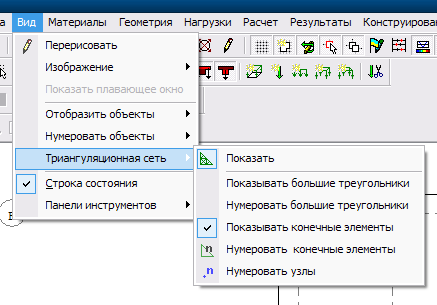

• у схемі Фундаментная плита.plt за допомогою меню Вид Триангуляционная сеть Показать конечные элементы та команди Показать (Рис. 51.)

51. Копіювання ізополя армування фундаментної плити

• вибираємо режим Мозаика через меню Режимы отображения результатов Мозаика

• вибираємо команду Верхняя арматура за допомогою меню Результаты Верхняя арматура;

• вибираємо команду Изополя вдоль оси Х за допомогою меню Результаты Режимы отображения арматуры Изополя вдоль оси Х.

• вибираємо команду Все со шкалой за допомогою меню Правка копировать в буфер обмена Все со шкалой(Рис. 52.);

52. Копіювання ізополя армування фундаментної плити

• відкриваємо документ Приклад роботи Сучасні ЗБК.doc і натискаємо на рисунок 2.6. правою кнопкою миші й вибираємо Вставить.

• Редагування рис 2.7 виконується аналогічно для верхньої арматури уздовж осі У.

• Для того щоб відредагувати рис 2.8.-2.9. необхідно:

• у схемі Фундаментная плита.plt вибираємо команду Нижняя арматура за допомогою меню Результаты Нижняя арматура;

• вибираємо команду Изополя вдоль оси Х за допомогою меню Результаты Режимы отображения арматуры Изополя вдоль оси Х.

• вибираємо команду Все со шкалой за допомогою меню Правка копировать в буфер обмена Все со шкалой;

• відкриваємо документ Приклад роботи Сучасні ЗБК.doc і натискаємо на рисунок 2.7. правою кнопкою миші й вибираємо Вставить.

• Аналогічним шляхом за допомогою команди (Поперечная арматура) отримаємо результати поперечного армування фундаментної плити)

За допомогою отриманих ізополей можна виконати армування фундаментної плити. Для цього необхідно виконати наступну послідовність дій.

1. Визначити фонове армування. Фонове армування визначається за результатами аналізу ізополей армування. Необхідно візуально визначити який колір є переважаючим, таким чином щоб фонове армування перекривала більшу частину плити. Наприклад за Рис. 52. обираємо фонове армування Ø12s200мм. Довжину позицій визначаємо як суцільної позиції (в примітках на креслення необхідно визначити що з’єднання стрижнів виконується внапуск)

2. Визначити додаткове армування. Необхідно визначити ті зони, у яких фонового армування буде недостатньо (Рис. 53.).

53. Зони додаткового армування фундаментної плити

3. Визначити довжину позицій армування. Довжина позицій фонового армування приймається. Довжина позицій додаткового армування приймається виходячи з налізу ізополей з урахуванням довжини анкетування (для бетону В20, арматури А400С з урахуванням сейсмічних умов довжина анкеровки у розтягнутому бетоні приймається 40Ø). Також при визначенні довжини позицій необхідно пам’ятати, що розмір сітки скінчених елементів 1х1м(таким чином легше визначати розміри зони з додатковим армуванням). Наприклад додаткове армування між осями «1»-«2» на перетині з віссю «Д». Площа додаткового армування буде дорівнювати 7,69-5,65 =2,04 см²/мп. Крок додаткового армування приймається рівним кроку фонового армування s=200мм Найближче армування Ø8s200мм з As=2.51 см². Мінімальна довжина анкеровки l_{an min}=40 Ø =40*8=320мм (Рис. 54.). Аналогічно армуються інші зони, де недостатньо фонового армування.
