14. Завдання параметрів плити

15. Завдання плити

16. Завдання отвору в плиті

Примітка:

1. Отвір у плиті перекриття задається у ядрі жорсткості.

2. У тому випадку, якщо отвір у плиті перекриття виходить на контур плити (схеми № 2 і 7 в вихідних данних), завдання його проводиться іншим шляхом: через команду Перенести или добавить узел контура за допомогою меню Схема Корректировка Перенести или добавить узел контура.

• Для завдання отвору в плиті необхідно клікнути на перетин осей «1» і «Д», потім клікнути на перетин осей «2» і «Д» (Рис. 17.);

• клікнути на перетин контуру плити й осі «Г», потім клікнути на перетин осей «2» і «Г» (Рис. 18.);

• клікнути на перетин контуру плити й осі «В», потім клікнути на перетин осей «1» і «Г» (Рис. 19.).

17. Завдання отвору в плиті, який виходить на контур

18. Завдання отвору в плиті, який виходить на контур

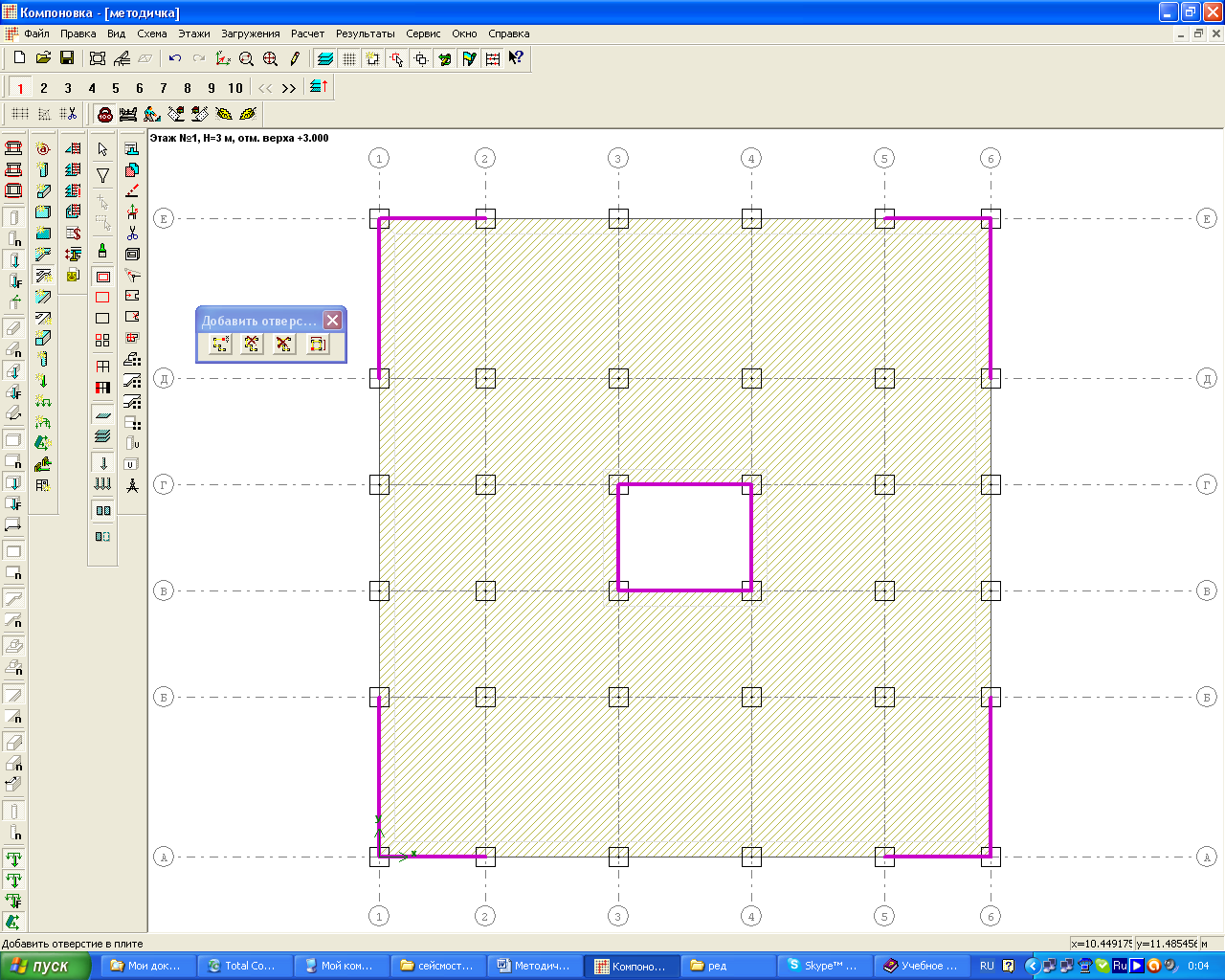

19. Завдання отвору в плиті, який виходить на контур

3. Редагування й копіювання поверху

   1. Редагування висоти поверху

Для того, щоб редагувати висоту поверху:

• відкрийте вікно Характеристики этажа за допомогою меню Этажи Характеристики этажа;

• у вікні діалогу, що відкрилося, задайте висоту поверху відповідно до бланка завдання (Рис. 20.).

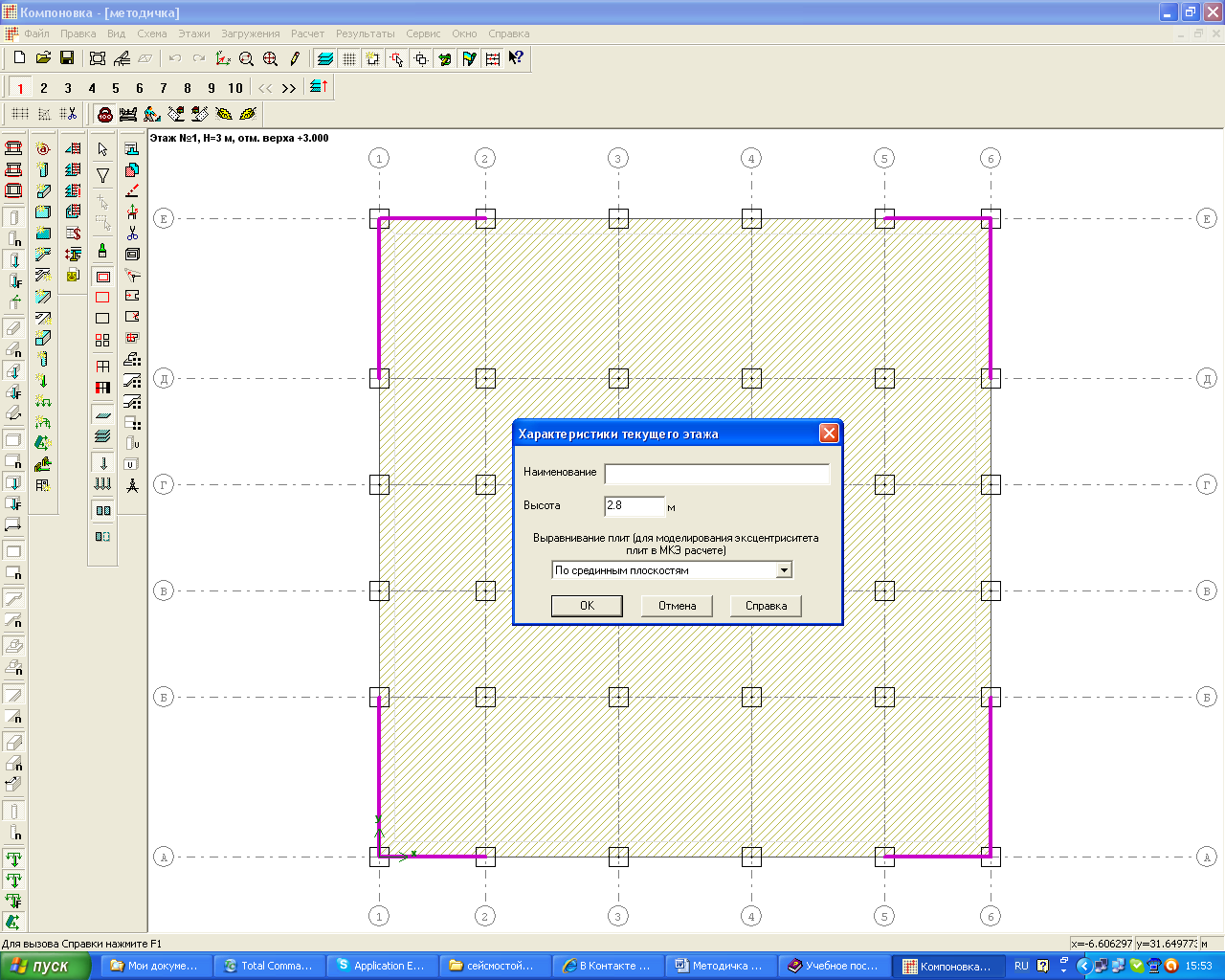

20. Завдання висоти типового поверху

2. Копіювання поверху

Для того, щоб скопіювати поверх:

• відкрийте вікно Копирование этажа за допомогою меню Этажи Копирование этажа;

• у вікні діалогу, що відкрилося, задайте наступні параметри: з поверху №2 по поверх №6 Рис. 21.(відповідно до бланка завдання).

21. Копіювання першого поверху

3. Завдання сейсмічного впливу

Для того, щоб задати параметри сейсмічного впливу, на який буде проводитися розрахунок:

• відкрийте вікно Сейсмические и ветровые воздействия за допомогою меню Схема Добавить элементы Сейсмические и ветровые воздействия;

• у вікні діалогу, що відкрилося, установіть прапорець для опції сейсмика 1 і задайте напрямок 0 градусів;

• установіть прапорець для опції сейсмика 2 і задайте напрямок 90 градусів (Рис. 22.);

• зі списку нормативних документів виберіть ДБН (Рис. 22.);

• натисніть кнопку Параметри;

• відповідно до бланка завдання задайте Бальность – 7; і Категорию грунта по сейсмічних властивостях – І;

• Задайте розрахункові коефіцієнти з таблиць ДБН:

- К₁ відповідно до таблиці Додаток 2.1. (у всіх завданнях приймається рівним 0.3);

- К₂ відповідно до таблиці Додаток 2.2. (у всіх завданнях приймається рівним 1);

- К_гр відповідно до таблиці Додаток 2.3. залежно від сейсмічності майданчика будівництва й категорії ґрунту (у даному прикладі для 7 балів і І-ї категорії ґрунту за сейсмічними властивостями К_гр дорівнює – 1.2 );

- для версії програмного комплексу МОНОМАХ 4.0: Поправочний коефіцієнт визначається за формулою =1+0,06*(6-5)=1.06, де n - кількість поверхів у будинку. Максимальне значення k₃ для будинків из даною конструктивною схемою не повинні перевищувати 2,0 ;

• натисніть ОК (Рис. 23.).

Примітка:

Для версій програмного комплексу МОНОМАХ 4.2, 4.5 замість поправочного коефіцієнту у меню Коэф. этажности (табл. 2.2) обираемо «Вычислять» (Рис. 24.).

22. Завдання сейсмічного впливу

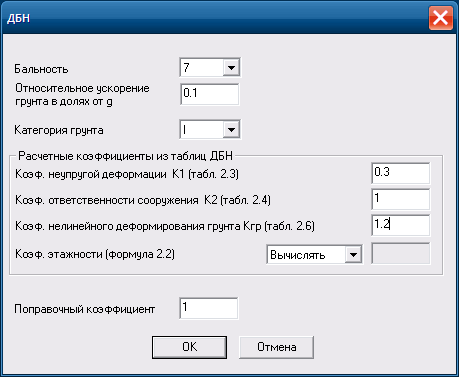

23. Завдання параметрів сейсмічного впливу

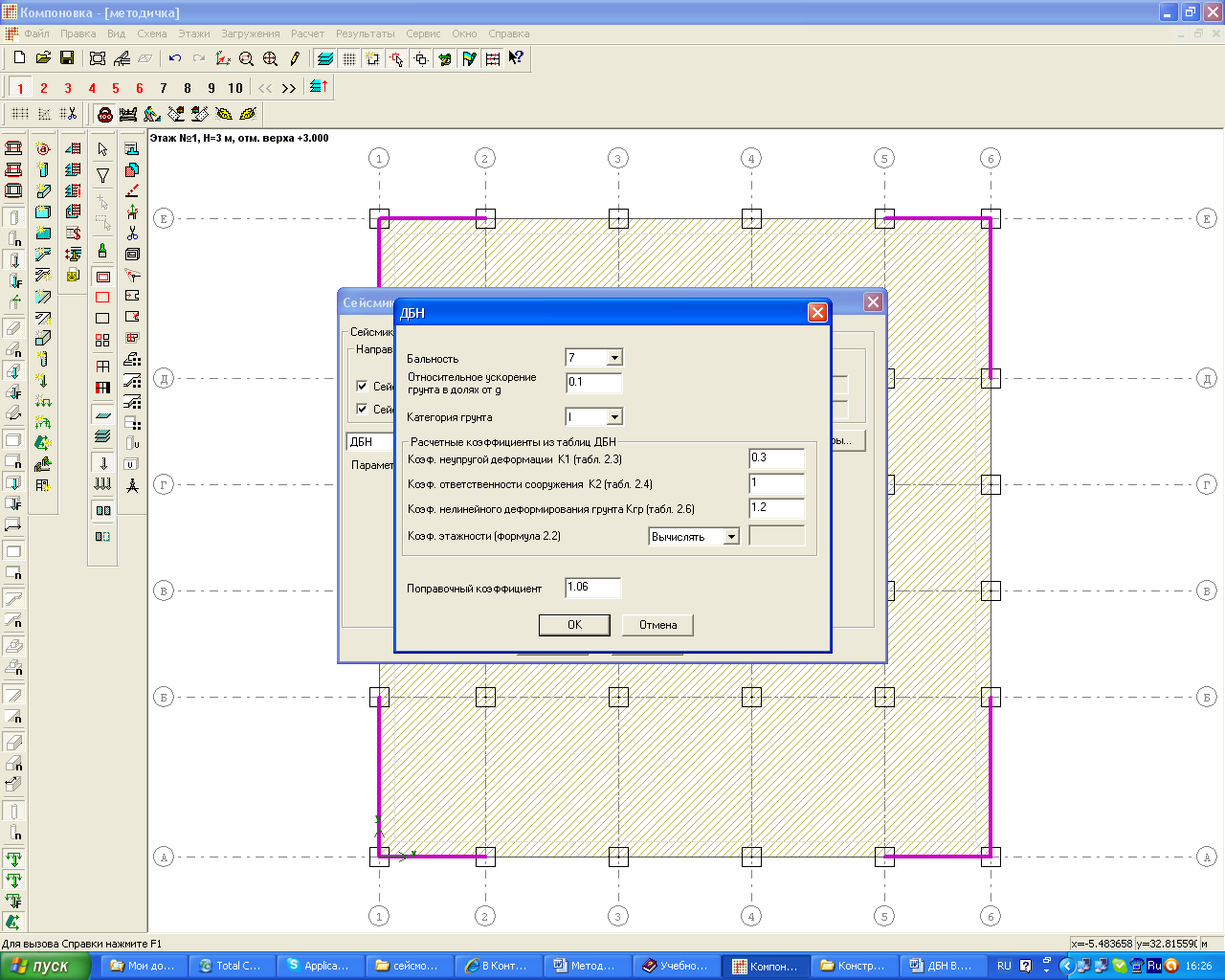

24. Завдання параметрів сейсмічного впливу для версій ПК МОНОМАХ 4.2, 4.5
