Пример выполнения пояснительной записки компьютером

8 Разработка операционной технологии сельскохозяйственной работы

Задачи эффективной механизации состоят в том, чтобы приблизиться к установленным агротехническим требованиям по качеству выполнения работ, применять рациональную технологию и организацию работ с целью повышения производительности труда, снижения эксплуатационных издержек, увеличения урожайности и снижения себестоимости продукции.

Поэтому разработка операционной технологии на основе конкретных природно-хозяйственных условий, включающих в себя весь комплекс агротехнических, организационных, экономических показателей и правил, направлена на качественное выполнение технологических операций.

Определяем возможную скорость агрегата исходя из мощности двигателя трактора:

, (21)

где Ne – номинальная мощность двигателя трактора, кВт, Ne= 77,2 кВт;

_опт – коэффициент оптимальной загрузки двигателя, _опт = 0,90;

N_вом – затраты мощности на привод рабочего органа машины, кВт,

N_вом = 25,5кВт;

_вом – коэффициент полезного действия ВОМ, _вом = 0,95;

_б – коэффициент полезного действия буксования, _б = 0,956;

_мг – коэффициент полезного действия трансмиссии трактора, _мг = 0,84;

– среднее тяговое сопротивление машины, кН, = 8,79 кН;

G – сила тяжести от массы трактора, кН, G = 41,1кН;

f_ТР – коэффициент сопротивления перекатывания трактора, f_ТР = 0,11;

i – уклон полей, i = 0,01.

Определяем подготовительно-заключительное время по формуле

, (22)

где t_ЕТО – время ежедневного ТО, ч, t_ЕТО = 0,8 ч;

t_ПП – время подготовки агрегата к переезду, ч, t_ПП = 0,07 ч;

t_ПНК – время на переезды на работу в начале и конце смены, t_ПНК = 0,25 ч;

t_ПН – время получения наряда на работу, t_ПН = 0,14.

t₆ = 0,8 + 0,07 + 0,25 + 0,1 = 1,22 ч.

Приложение К

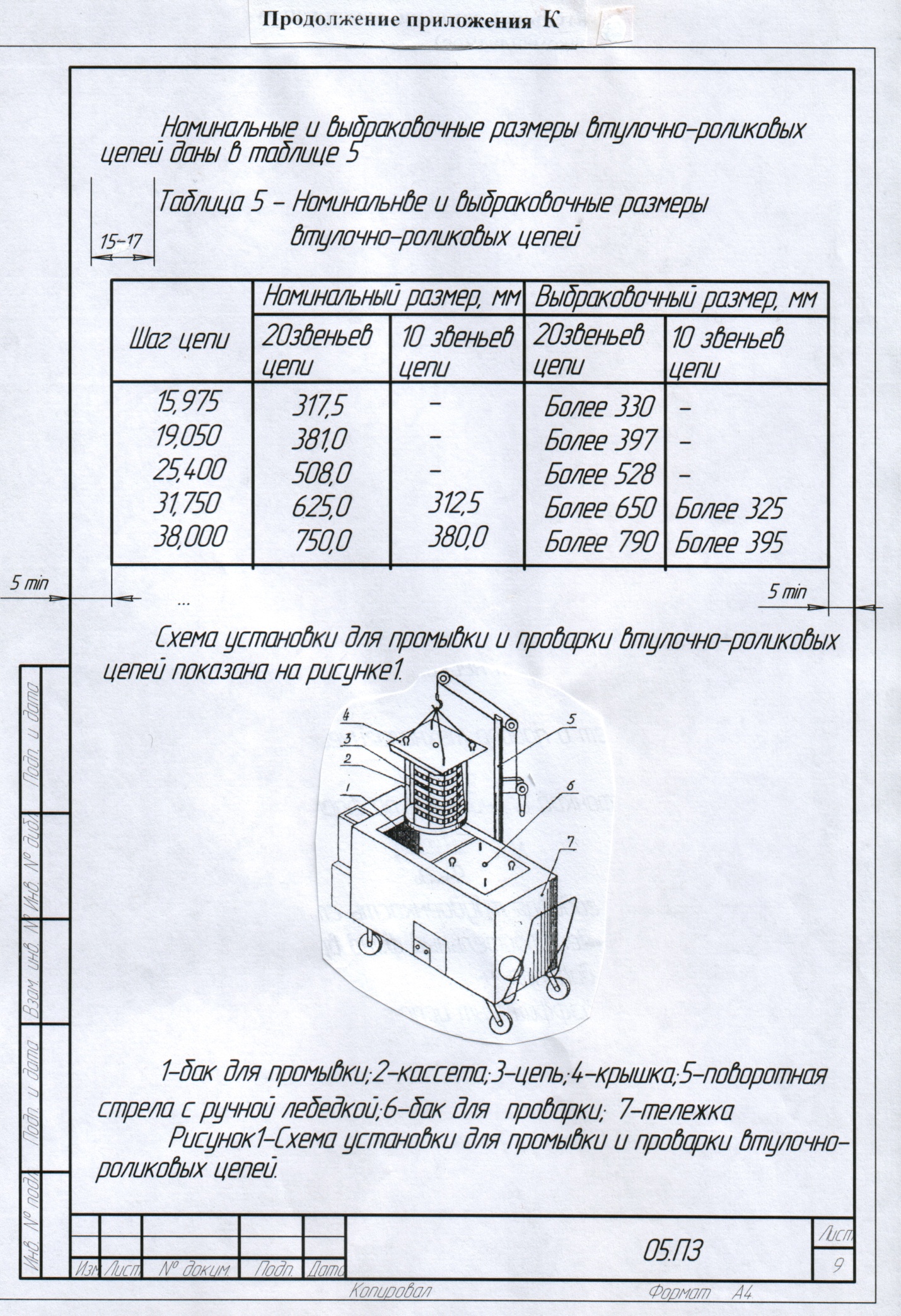

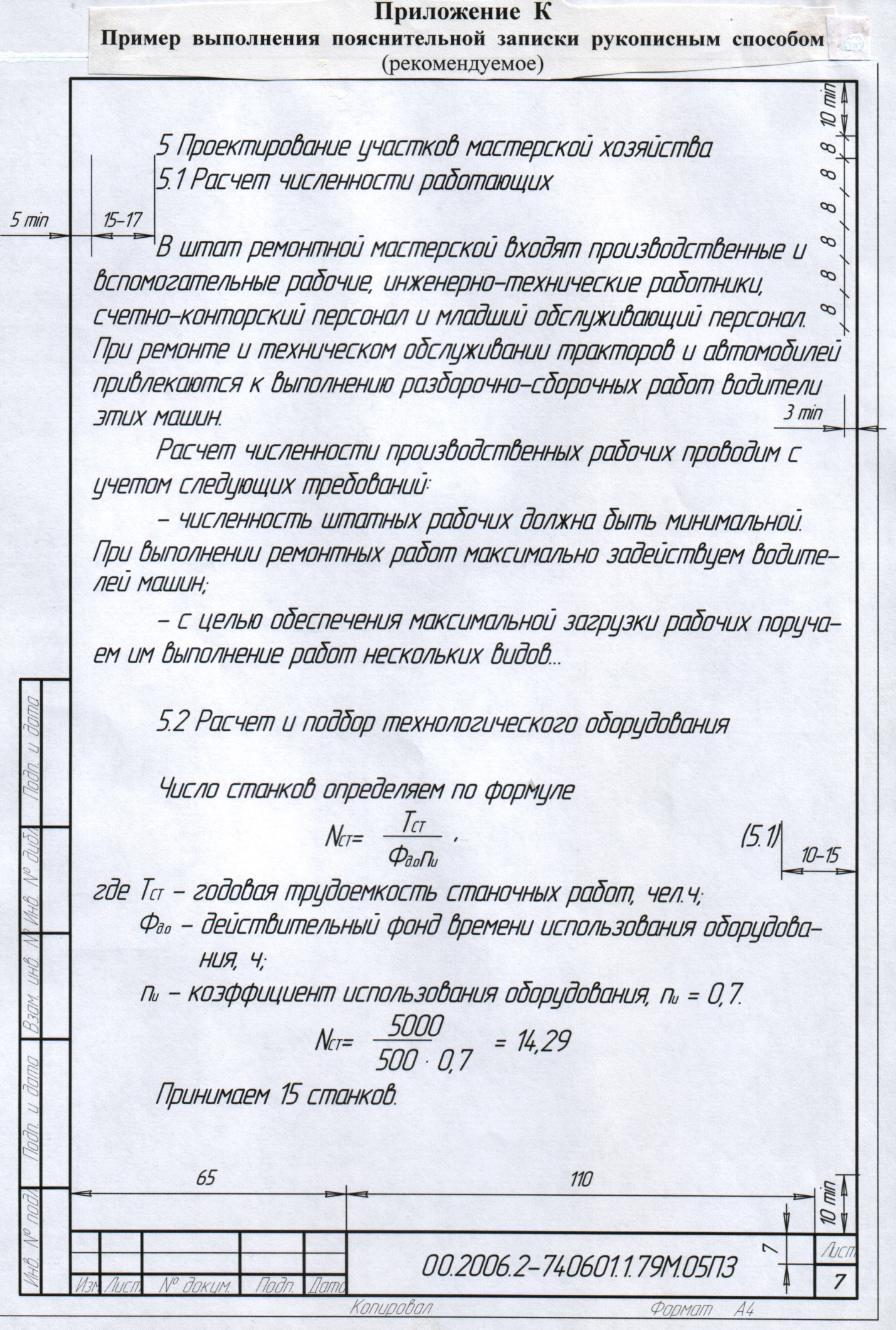

Пример выполнения пояснительной записки рукописным способом

Приложение л Единицы величин в международной системе (си)

Наименование величины	Е д и н и ц а
	Наименование		Обозначение
			международное		русское
Основные единицы
Длина	метр		m		м
Масса	килограмм		kg		кг
Время	секунда		s		с
Сила электрического тока	ампер		A		А
Термодинамическая температура	кельвин		K		К
Количество вещества	моль		mol		моль
Сила света	кандела		cd		кд
Дополнительные единицы
Плоский угол		радиан		rad	рад
Телесный угол		стерадиан		sr	ср
Производные единицы
Частота		герц		Hz	Гц
Сила, вес		ньютон		N	Н
Давление, механическое напряжение		паскаль		Pa	Па
Энергия, работа, количество теплоты		джоуль		J	Дж
Мощность, поток энергии		ватт		W	Вт
Количество электричества		кулон		C	Кл
Электрическое напряжение, электродвижущая сила		вольт		V	В
Электрическая емкость		фарад		F	Ф
Электрическое сопротивление		ом		Ω	Ом
Электрическая проводимость		сименс		S	См
Поток магнитной индукции		вебер		Wb	Вб
Плотность магнитного потока		тесла		T	Тл
Индуктивность		генри		H	Гн
Световой поток		люмен		lm	лм
Освещенность		люкс		lx	лк
Поглощенная доза ионизирующего излучения		грей		Gy	Гр
Эквивалентная доза излучения		зиверт		Sv	Зв
