120. Системы пожарной сигнализации.

Установка пожарной сигнализации – совокупность технических средств для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре, специальной информации и/или выдачи командна включение автоматических установок пожаротушения.

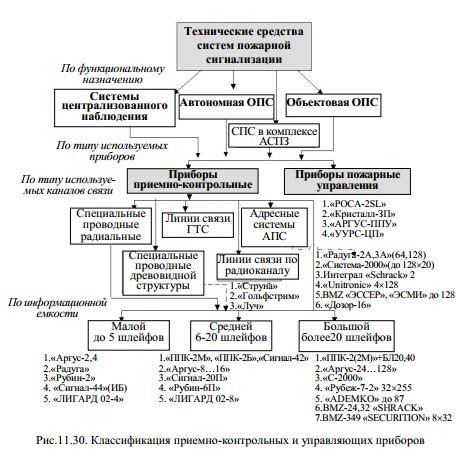

Система пожарной сигнализации – совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста. Классификация технических средств оповещения, приемно-контрольных и управляющих приборов представлена на рис.

Структурные схемы систем пожарной сигнализации

Системы пожарной сигнализации (СПС) для объекта необходимо проектировать с учетом социально-экономической обстановки, сочетая технические, эргономические и эстетические показатели технических средств.

Существуют следующие типы:

объектовая СПС;

автономная охранно-пожарная система;

централизованная охранно-пожарная система;

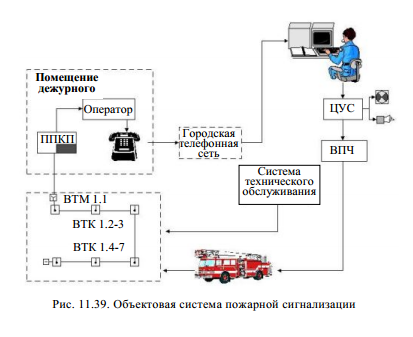

комплексная система противопожарной защиты объекта. На рис. 11.39 представлена объектовая система пожарной сигнализации. Пожарные извещатели (ПИ) размещаются в защищаемых помещениях, приемно-контрольный прибор (ПКП) – в помещении диспетчерской.

Сообщение принимает оператор, который в соответствии с инструкцией передает их на ЦППС (или в случае неисправности СПС в организацию технического обслуживания).

Вызов с ЦППС поступает в пожарную часть, специалисты которой выезжают на тушение пожара. Эффективность системы достаточно высокая, но зависит от степени профессиональной подготовки людей, поэтому постоянно требуется тренировка и переподготовка (особенно диспетчера объекта) людей по соответствующей программе действий при получении

сообщений СПС.

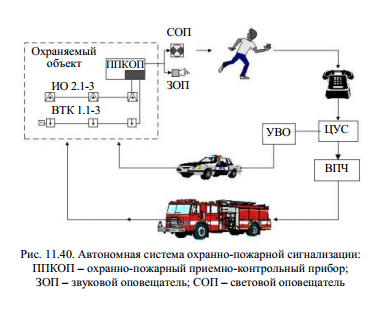

На рис. 11.40 показана автономная охранно-пожарная система.

Пожарные и охранные извещатели подключаются к охранно-пожарному ПКП, который при срабатывании выдает сигнал на световой и звуковой оповещатели, размещенные за пределами охраняемого помещения.

Тревожные сигналы воспринимают люди, находящиеся в пределах их досягаемости, и передают по телефону в единую спасательную службу.

Такая система малоэффективна, так как сигнал тревоги может быть не воспринят посторонними людьми и не передан по назначению. Кроме того, нет разделения сигналов охранных и пожарных, что ведет кбольшой потери времени.

С точки зрения эффективности, такая система может применяться на небольших объектах, которые размещаются на одной территории и подвергаются постоянному контролю со стороны профессионально подготовленных людей (обходчики, сторожа, работники охраны и т.п.).

В отличие от автономной централизованная система (ЦС) собирает информацию о состоянии объекта через канал связи (телефонный или радио) на пульт централизованного наблюдения (ПЦН), установленный в пункте охраны, где осуществляется круглосуточное дежурство оператора, который при получении сигнала передает сообщение о пожаре на ЦППС.

Таким образом, ЦС имеет замкнутый цикл прохождения информации от извещателя до пожарной охраны.

121.Автоматические установки водяного и пенного пожаротушения. Статья 111. Требования к автоматическим установкам водяного и пенного пожаротушения

Комментируемая статья устанавливает требования к автоматическим установкам водяного и пенного пожаротушения. Ранее данные требования наряду с НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования" устанавливали ГОСТ Р 50680-94"Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний"*(171), прин. и введ. в действие постановлением Госстандарта России от 20 июня 1994 г. N 175, и ГОСТ Р 50800-95 "Установки пенного пожаротушения автоматические. Общие технические требования. Методы испытаний"172, прин. и введ. в действие постановлением Госстандарта России от 5 июля 1995 г. N 347.

ГОСТ Р 50680-94 согласно его п. 1 распространяется на вновь разрабатываемые и модернизируемые автоматические установки (системы) водяного пожаротушения (далее по тексту стандарта обозначаются сокращением "установки"), предназначенные для локализации или тушения и ликвидации пожара и одновременно выполняющие функции автоматической пожарной сигнализации.

Согласно классификации, определенной в разд. 4 ГОСТ Р 50680-94, установки по типу оросителей подразделяют на:

спринклерные;

дренчерные.

Спринклерные установки подразделяют на:

водозаполненные;

воздушные;

водовоздушные.

Дренчерные установки по виду привода подразделяют на:

электрические;

гидравлические;

пневматические;

механические;

комбинированные.

Установки по времени срабатывания подразделяют на:

быстродействующие - с продолжительностью срабатывания не более 3 с;

среднеинерционные - с продолжительностью срабатывания не более 30 с;

инерционные - с продолжительностью срабатывания свыше 30 с, но не более 180 с.

Установки по продолжительности действия подразделяют на:

средней продолжительности действия - не более 30 мин;

длительного действия - свыше 30 мин, но не более 60 мин.

ГОСТ Р 50800-95 согласно его п. 1 распространяется на вновь разрабатываемые и модернизируемые автоматические установки (системы) пенного пожаротушения (далее по тексту стандарта обозначаются сокращением "установки"), предназначенные для локализации или тушения пожара и одновременно выполняющие функции автоматической пожарной сигнализации.

Определенная в разд. 4 ГОСТ Р 50800-95 классификация предусматривает, что установки по конструктивному исполнению подразделяют на:

спринклерные;

дренчерные.

Дренчерные установки по виду привода подразделяют на:

электрические;

гидравлические;

пневматические;

механические;

комбинированные.

Установки по времени срабатывания подразделяют на:

быстродействующие - с продолжительностью срабатывания не более 3 с;

среднеинерционные - с продолжительностью срабатывания не более 30 с;

инерционные - с продолжительностью срабатывания свыше 30 с, но не более 180 с.

Установки по способу тушения подразделяют на:

установки пожаротушения по площади;

установки объемного пожаротушения.

Установки по продолжительности действия подразделяют на:

кратковременного действия - не более 10 мин;

средней продолжительности - не более 15 мин;

длительного действия - свыше 15 мин, но не более 25 мин.

Установки по кратности пены подразделяют на:

установки пожаротушения пеной низкой кратности (кратность от 5 до 20);

установки пожаротушения пеной средней кратности (кратность свыше 20, но не более 200);

установки пожаротушения пеной высокой кратности (кратность свыше 200).

Как говорилось выше (см. комментарий к ст. 104 Закона), НПБ 88-2001 устанавливает требования к проектированию автоматических установок пожаротушения (наряду с прочим) по таким видам, как:

установки пожаротушения водой, пеной низкой и средней кратности;

установки пожаротушения высокократной пеной;

установки пожаротушения тонкораспыленной водой.

При этом в отношении требований к установкам пожаротушения водой, пеной низкой и средней кратности НПБ 88-2001 отсылают к названнымГОСТР 50680-94 и ГОСТ Р 50800-95 соответственно.

В отношении требований к установкам пожаротушения высокократной пеной НПБ 88-2001 также отсылают к ГОСТ Р 50800-95. При этом в п. 5.1указанных норм предусмотрено, что установки пожаротушения высокократной пеной применяются для объемного и локально-объемного тушения пожаров классов А2, В по ГОСТ 27331-87 (СТ СЭВ 5637-86) "Пожарная техника. Классификация пожаров" (см. комментарий к ст. 8 Закона). Согласноп. 5.2 НПБ 88-2001 установки локально-объемного пожаротушения высокократной пеной применяются для тушения пожаров отдельных агрегатов или оборудования в тех случаях, когда применение установок для защиты помещения в целом технически невозможно или экономически нецелесообразно.

Определяя классификация установок пожаротушения высокократной пеной, положения п. 5.3 и 5.4 НПБ 88-2001 устанавливают следующее.

По воздействию на защищаемые объекты установки подразделяются на:

установки объемного пожаротушения;

установки локального пожаротушения по объему.

По конструкции пеногенераторов установки подразделяются на:

установки с генераторами, работающими с принудительной подачей воздуха (как правило, вентиляторного типа);

установки с генераторами эжекционного типа.

Установки пожаротушения тонкораспыленной водой в соответствии с п. 6.1 НПБ 88-2001 применяются для поверхностного и локального по поверхности тушения очагов пожара классов А, В. Согласно п. 6.2 данных норм исполнение установок должно соответствовать требованиям НПБ 80-99 "Модульные установки пожаротушения тонкораспыленной водой автоматические. Общие технические требования. Методы испытаний"*(173), утв. приказом ГУГПС МВД России от 20 октября 1999 г. N 80.

Следует также отметить, что существует еще целый ряд нормативных документов по пожарной безопасности, устанавливающих требования к автоматическим установкам водяного и пенного пожаротушения. Среди таких документов следует упомянуть о следующих:

ГОСТ Р 51737-2001 "Установки водяного и пенного пожаротушения автоматические. Муфты трубопроводные разъемные. Общие технические требования. Методы испытаний"*(174), утв. постановлением Госстандарта России от 18 апреля 2001 г. N 179-ст;

ГОСТ Р 51043-2002 "Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний"*(175), прин. и введ. в действие постановлением Госстандарта России от 25 июля 2002 г. N 287-ст (согласно определениям, данным в названном стандарте, спринклерный ороситель - это ороситель с запорным устройством выходного отверстия, вскрывающимся при срабатывании теплового замка, а дренчерный ороситель - это ороситель с открытым выходным отверстием);

ГОСТ Р 51052-2002 "Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний"*(176), прин. и введ. в действие постановлением Госстандарта России от 25 июля 2002 г. N 288-ст;

НПБ 63-97 "Установки пенного пожаротушения автоматические. Дозаторы. Общие технические требования. Методы испытаний"*(177), утв. приказом ГУГПС МВД России от 31 июля 1997 г. N 51;

НПБ 83-99 "Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний"*(178), утв. приказом ГУГПС МВД России от 29 декабря 1999 г. N 103.
