Індивідуальні завдання до виконання практичних робіт № 1 і 2

Умова: розрахувати і вибрати пускову і захисну апаратуру у відповідності до рис.6 та таблиці 7.

QS

FU1

QF1 QF2 FU2

I> I>

T˚>

КМ1 КМ2 КМ3 КМ4

КК1 КК2 КК3

М1 М2 М3 М4

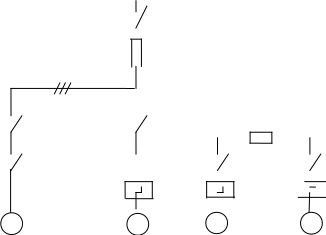

Рис. 10 Однолінійна схема включення електродвигунів

таблиця 7 Вихідні дані

Номер і тип електродвигуна, та його призначення	Рн, кВт	Ін, А	Кі	Примітка
М1 - у відповідності до завдання №2, для приводу відцентрового насоса
М2 - АИР100L2CУ2, для приводу стрічкового транспортера	5,5	10,7	7,5	реверсується
М3 - АИР132М4СУ2, для приводу відцентрового вентилятора	11,0	22,0	7,5	важкий пуск
М4 - АИР160М4СУ2, для приводу кормодробарки	18,5	34,9	7,0	-

Індивідуальні завдання до виконання практичної роботи № 3 і 4

Умова: розрахувати і побудувати механічну характеристику робочої машини за даними таблиці 8.

таблиця 8 Вихідні дані

№ за списком в журналі	Назва машини, механізму	Варіант 1	Варіант 2	Варіант 3	ωм , с-1	х	і	g	Момент інерції робочої машиниJ, кгˑм2ˑ10-3
		Рм кВт	Рм кВт	Рм кВт
1	Кормороздавач	10	7	5	7	1,0	22	2
2	Транспортер стрічковий	1	0,7	0,5	33	0,2	3	1
3	Вентилятор відцентровий	3,5	2,8	1,3	300	1,9	1	-
4	Кормодробарка	0,5	0,7	1	14	1,5	11,2	1
5	Сепаратор	20	27	35	305	2,0	1	-
6	Засувка	0,085	0,11	0,35	72	1,1	2	1
7	Транспортер гвинтовий	1,4	2	2,2	24	1,3	4	1
8	Транспортер скребковий	3,8	16	13	5	1,4	30	3
9	Дозатор	0,22	0,15	13	2	1,2	50	5
10	Шлюзовий затвор	0,35	5	3,7	10	1,0	10	2
11	Транспортер тросошайбовий	2,9	2	1,3	8	1,3	19	2
12	Насос відцентровий	2,2	1,0	0,7	303	1,9	1	-
13	Скреперна установка	10	70	7	20	1,4	5	2
14	Очисник молока	5	7	10	302	2,0	1	-
15	Лебідка	25	31	40	50	0,2	3	1
16	Вентилятор осьовий	70	18	14	301	1,8	1	-
17	Поршневий насос	40	13	20	30	0,3	3	1
18	Кран-балка	2,8	3,8	1	1	0,4	75	5
19	Тельфер	2	0,4	1,4	4	0,5	20	3
20	Вентилятор відцентровий	5,0	7,3	10,0
21	Вентилятор осьовий	20,0	51,0	70,0
22	Транспортер стрічковий	11,0	12,0	13,0	15	1,1	5	2
23	Насос поршневий	28,0	29,0	30,0	6	0,9	16,7	2
24	Насос гвинтовий	45,0	46,0	47,0	300	1,6	1	-
25	Вентилятор осьовий	0,4	0,5	0,45	301	1,9	1	-
26	Вентилятор відцентровий	0,65	0,6	0,68	302	1,8	1	-

ω_м – кутова швидкість робочої машини;

х – показник степеня механічної характеристики;

і – передаточне число передаточного механізму;

g – кількість ступенів передаточного механізму.

Коефіцієнт корисної дії передаточного механізму η_пер прийняти в межах 0,8-0,98 в залежності від кількості ступенів.

Результати обчислень отримані при виконанні робіт №3 і №4 є вихідними даними для виконання роботи №4.

Індивідуальні завдання до виконання практичних робіт № 5 і 6 Умова: розрахувати і побудувати механічну характеристику електродвигуна, та час його нагрівання за даними таблиці 9. Таблиця 9 Вихідні дані
№ за списком	варіант 1	варіант 2	варіант 3
1	АИР132М4У3	АИР132S4У3	АИР112M4У3
2	АИР80В6У3	АИР80A6У3	АИР71B6У3
3	АИР100S2У3	АИР90L2У3	АИР80A2У3
4	АИР71А4У3	АИР71В4У3	АИР80А4У3
5	АИР180S2У3	АИР180M2У3	АИР200М2У3
6	АИР50B4У3	АИР56А4У3	АИР63B4У3
7	АИР90L6У3	АИР100L6У3	АИР112МA6У3
8	АИР100L4У3	АИР160M4У3	АИР160S4У3
9	АИР63B6У3	АИР63A6У3	АИР160M6У3
10	АИР71A6У3	АИР132S6У3	АИР112MB6У3
11	АИР100S4У3	АИР90L4У3	АИР80B4У3
12	АИР80В2У3	АИР71B2У3	АИР71A2У3
13	АИР160S6У3	АИР250S6У3	АИР132M6У3
14	АИР100L2У3	АИР112M2У3	АИР132M2У3
15	АИР180М4У3	АИР200M4У3	АИР200L4У3
16	АИР250S2У3	АИР160S2У3	АИР160M2У3
17	АИР250S6У3	АИР180M6У3	АИР200M6У3
18	АИР112МB8У3	АИР132S8У3	АИР90LB8У3
19	АИР112MА8У3	АИР80B8У3	АИР100М8У3
20	АИР132M8У3	АИР160S8У3	АИР160M8У3
21	АИР180S4У3	АИР225М4У3	АИР250S4У3
22	АИР180М8У3	АИР200M8У3	АИР200L8У3
23	АИР225М6У3	АИР250M6У3	АИР280L6У3
24	АИР225М2У3	АИР200L2У3	АИР250S2У3
25	АИР63B2У3	АИР63A2У3	АИР56B2У3
26	АИР71В4У3

Індивідуальні завдання до виконання практичної роботи № 7

Умова: Розрахувати потужність і вибрати електродвигун при тривалому режимі роботи із змінним навантаженням у відповідності до таблиці 10, та користуючись рисунком11.

Таблиця 10

№ за списком	Дані навантажувальної діаграми
	М1, Н·м	М2, Н·м	t1, хв	t2, хв	t3, хв
1	40	80	10	20	100
2	20	50	5	90	60
3	60	120	10	120	30
4	30	40	20	60	60
5	100	200	10	80	90
6	30	50	15	90	60
7	30	60	15	40	90
8	100	160	10	50	120
9	20	30	10	60	60
10	40	70	10	30	100
11	20	60	5	100	30
12	60	100	10	10	140
13	30	50	20	20	100
14	100	120	20	30	90
15	80	70	20	40	70
16	80	100	30	5	90
17	70	100	20	10	100
18	80	50	10	20	100
19	70	30	10	20	100
20	70	100	10	50	80
21	70	50	20	40	80
22	20	100	10	30	110
23	20	80	20	20	100
24	50	70	10	20	130
25	50	90	20	30	120
26	85	25	20	20	120

таблиця 9 Додаткові дані до практичних робіт №5, 6 і 7.

Варіанти	Кутова швидкість машини ωм, с-1	Значення коефіцієнта корисної дії передаточного механізму η
Варіант 1	100	0,95
Варіант 2	150	0,9
Варіант 3	100	0,85

М, Н·м

М₂

М₁

t₁ t₂ t₃ t, хв.

Рис.11 Навантажувальна діаграма тривалого режиму S1.

Індивідуальні завдання до виконання практичної роботи № 8

Умова: Розрахувати потужність і вибрати електродвигун при короткочасному режимі роботи, у відповідності до таблиці 11, та користуючись рисунком 12.

Таблиця 11

№ за списком	Дані навантажувальної діаграми
	М1, Н·м	М2, Н·м	t1, с	t2, с
1	10	20	200	30
2	40	10	10	240
3	30	10	30	360
4	50	20	20	300
5	60	30	15	240
6	20	10	10	280
7	80	40	30	420
8	70	30	40	140
9	100	50	15	420
10	90	30	25	420
11	10	40	30	420
12	20	100	20	220
13	50	20	30	300
14	30	20	30	300
15	60	20	20	220
16	20	100	30	200
17	40	100	40	100
18	10	20	30	300
19	40	50	10	230
20	30	10	30	350
21	50	20	30	310
22	60	30	15	235
23	20	10	275	10
24	80	40	435	35
25	70	30	135	45

М, Н·м

М₁

М₂

t₁ t₂ t, с

Рис.12 Навантажувальна діаграма короткочасного режиму S2.

Індивідуальні завдання до виконання практичної роботи № 9

Умова: Розрахувати потужність і вибрати електродвигун при повторно-короткочасному режимі роботи у відповідності до таблиці 12, та користуючись рисунком 13.

Таблиця 12

№ за списком	Дані навантажувальної діаграми
	М1, Н·м	М2, Н·м	М3, Н·м	t1,хв	t2,хв	t3,хв	tп,хв
1	70	40	60	2	3	2	5
2	40	60	10	3	2	3	10
3	30	40	50	2	3	3	5
4	40	70	60	2	3	2	10
5	60	40	70	3	2	3	5
6	70	60	40	3	3	3	10
7	60	40	10	3	2	2	5
8	10	40	60	3	3	3	10
9	20	30	40	2	2	2	10
10	20	30	40	3	3	3	5
11	30	20	10	2	2	2	5
12	30	20	10	2	3	2	10
13	30	10	20	2	2	2	5
14	30	10	20	3	2	3	10
15	50	60	70	2	2	2	5
16	50	60	70	3	3	3	10
17	50	60	70	2	3	2	5
18	50	60	70	3	2	3	10
19	80	40	10	2	2	2	5
20	80	10	40	3	3	3	10
21	80	10	40	2	3	3	5
22	80	10	40	3	2	3	5
23	90	20	30	3	5	3	10
24	90	30	20	4	5	6	15
25	100	30	10	3	4	5	5

М, Н·м

М₁

повторення

циклу

М₃

М₂

t₁ t₂ t₃ t_п t, хв.

Рис.13 Навантажувальна діаграма повторно-короткочасного режиму S3.
