F, мГц дневная

f _{РЧ ночная}

f _{РЧ дневная}

Время смены РЧ

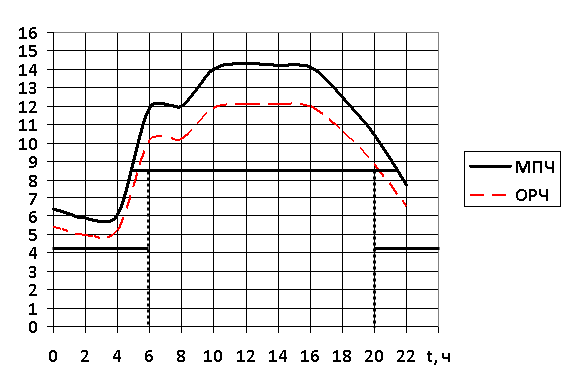

Рис. 6. График суточного хода МПЧ и ОРЧ.

Приложение 6

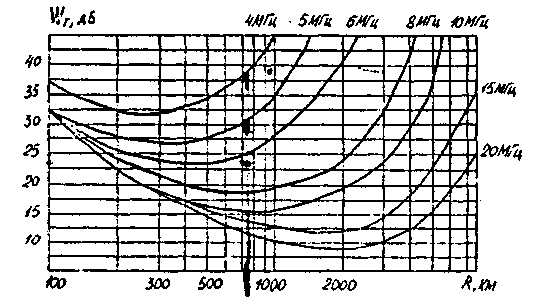

Рис. 7. Зависимость W_Т от протяженности радиотрассы

(при f_0Е = 3 МГц).

Приложение 7

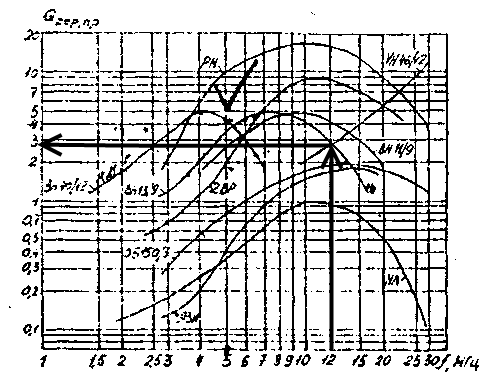

Рис. 8. Коэффициент усиления антенн для связи

ионосферными волнами.

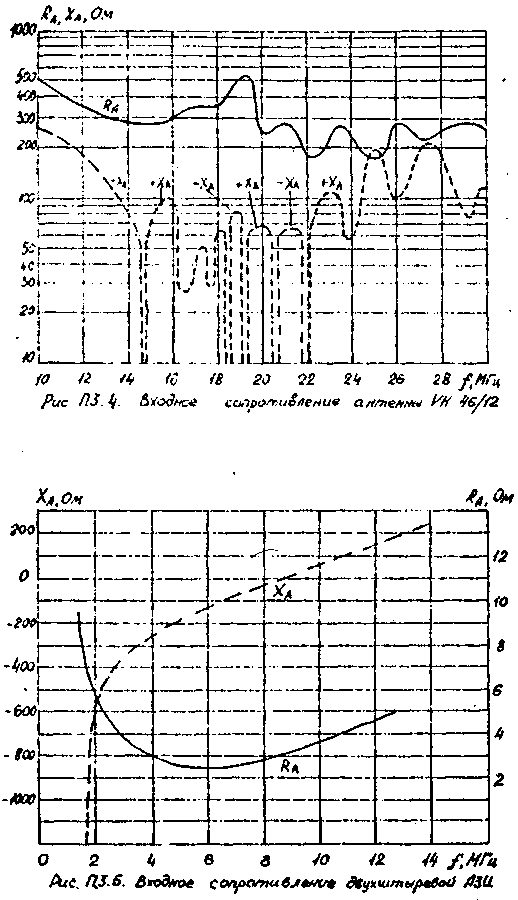

Рис. 9. Входное сопротивление антенны VH 46/12.

Приложение 8

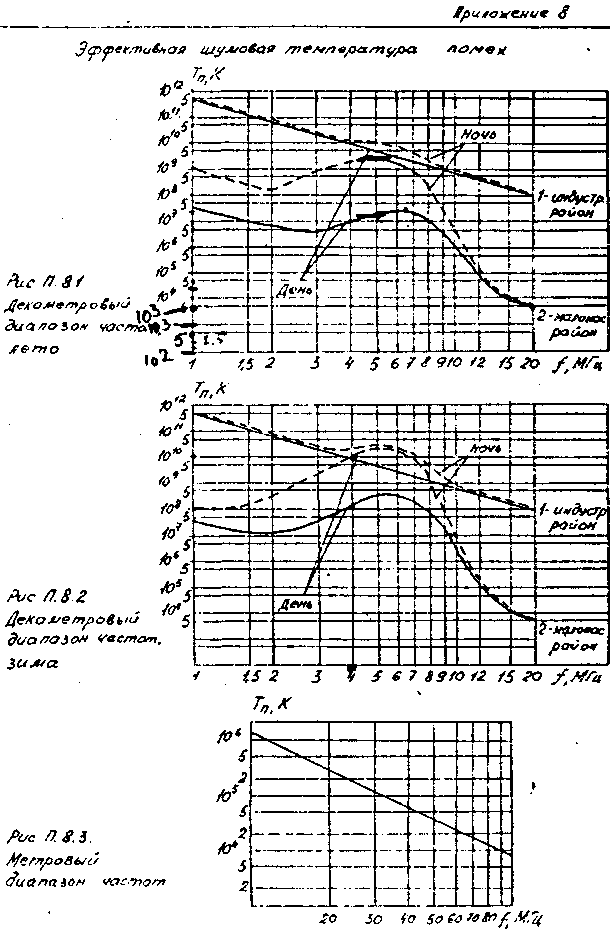

Рис. 10. Эффективная шумовая температура помех

(декаметровый диапазон частот, зима)

Приложение 9

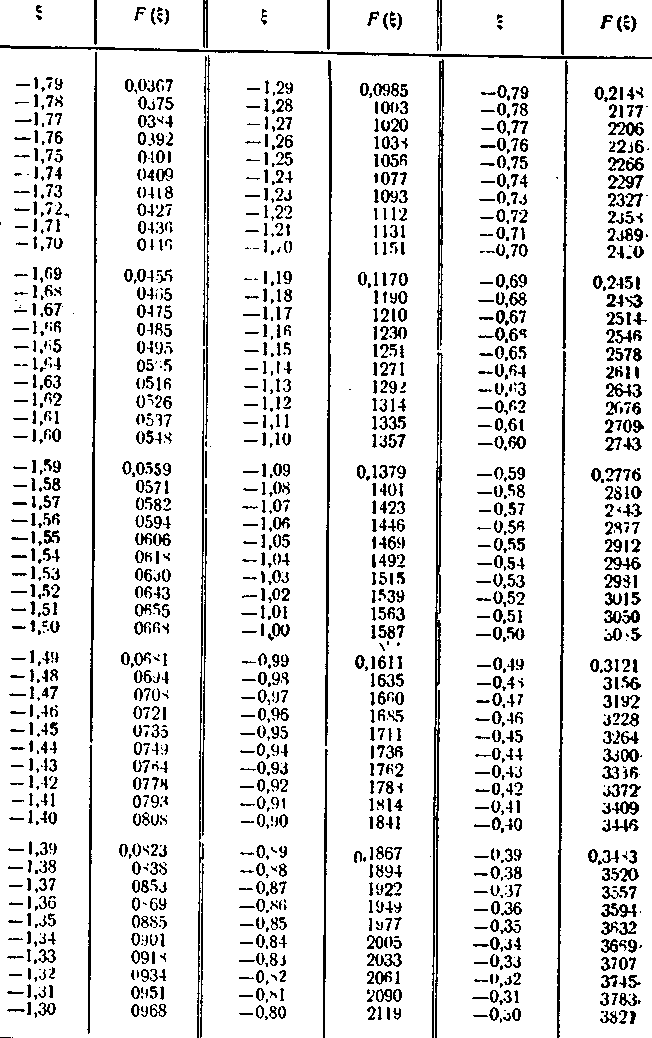

Рис. 11. Таблица нормированного Гауссовского

распределения вероятностей.

Приложение 10

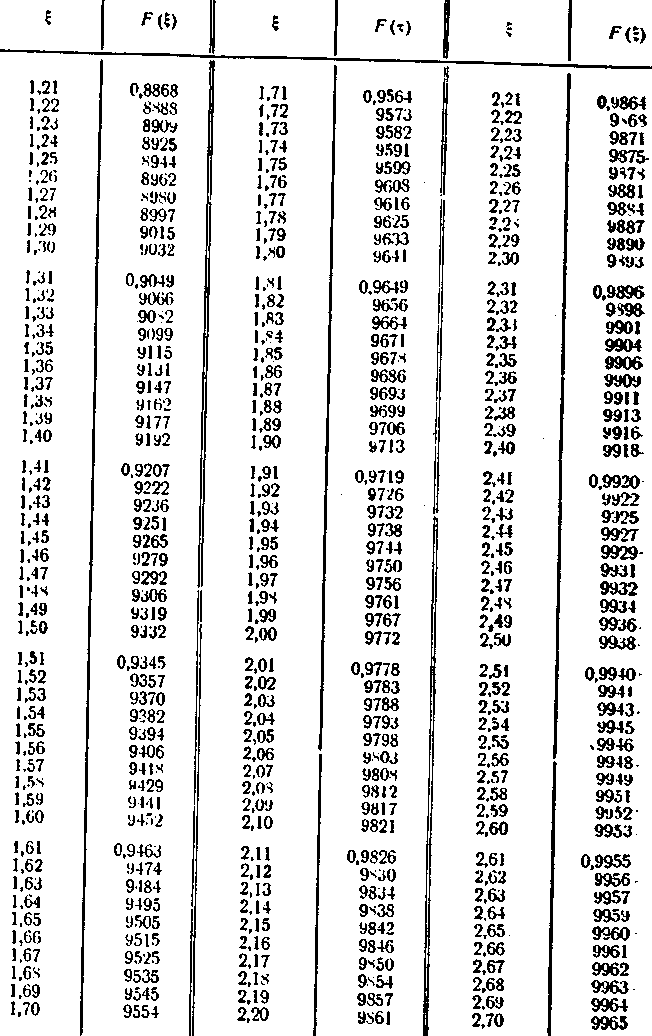

Рис. 12. Таблица нормированного Гауссовского

распределения вероятностей.

Приложение 11

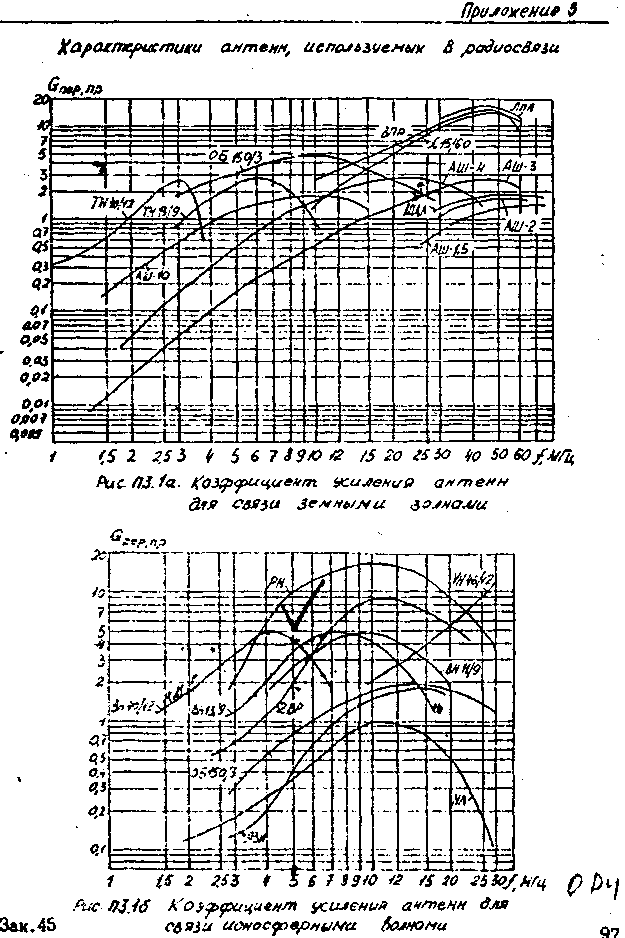

Рис. 13. Коэффициент усиления антенн для

связи земными волнами

Рис. 14. Эффективная шумовая температура помех

(декаметровый диапазон частот, лето)

Приложение 12

Рис. 15. Нормированная функция распределения

вероятностей.
