7. Гса линейного конвейерного устройства в закодированном виде

3. Проектирование конвейера с обратными связями

   1. Граф информационных связей

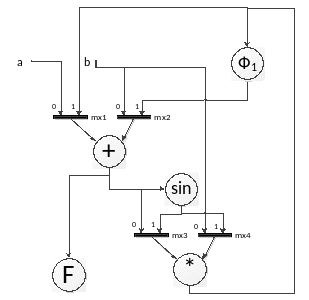

8. Граф информационных связей конвейерного устройства

Список операционных блоков:

1. + - сумматор

2. sin - блок извлечения синуса

3. Ф1 – фиксатор, необходим для задержки на один такт

4. - умножитель

5. mx1, mx2, mx3, mx4 - мультиплексоры

6. F – магазин для сохранения результата

2. Операционная схема конвейерного процессора

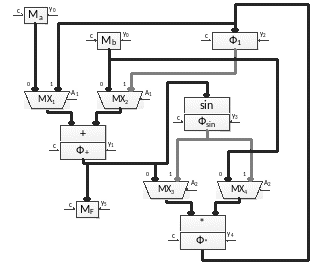

9. Операционная схема конвейерного устройства с обратными связями

Список операционных блоков:

1. -магазины хранения исходных данных

2. + - сумматор

3. - умножитель

4. sin - вычисление синуса

5. Ф₊ - фиксатор, сохраняет результат после суммирования

6. Ф_sin - фиксатор, сохраняет результат после вычисления синуса

7. Ф_* - фиксатор, сохраняет результат после умножения

8. Ф₁ – фиксатор, необходим для задержки на один такт

9. MX₁, MX₂, MX₃, MX₄ - мультиплексоры

10. М_F – магазин для сохранения результата

3. Сокращенная таблица занятости

Построение таблицы начинается с заполнения ячеек для нулевого набора данных. Далее следует поочередно размещать все остальные наборы. При этом нужно исправлять коллизии - в одной ячейке не должно оказаться двух или более различных наборов. Если накладывание происходит, то следует поставить дополнительный элемент задержки и снова пересчитать таблицу. Необходимо учитывать, что данные сохраняются в магазинах до прибытия следующих данных.

В итоге должна получиться таблица, где хотя бы одна ступень полностью занята по времени. У нас это блоки "+" и "*" (см. табл. 3). Середина таблицы должна сформировать повторяющуюся последовательность действий (цикл). В нашем случае он занимает два такта.

3. Занятость конвейера для десяти входных наборов данных (сокращенная форма)

Такты

0

1

2

3

4

5

20

21

22

23

M

F0

F0

F1

F1

F2

F2

…

F9

F9

F9

F9

+

F0

F1

F0

F2

…

F8

F9

Ф1

F0

F1

…

F9

sin

F0

F1

…

F9

*

F0

F0

F1

F1

…

F9

F9

F

F0

…

F8

(F9

Начало

Цикл

Конец
