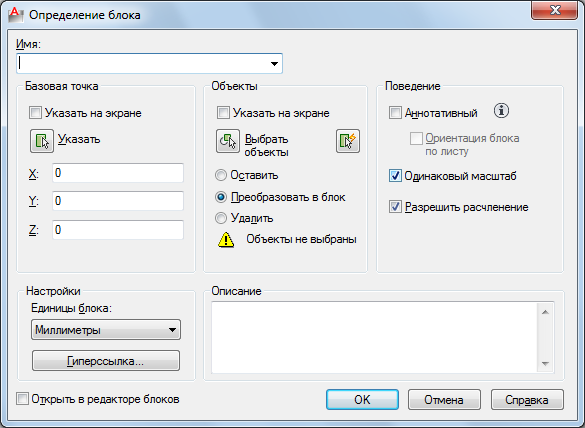

Діалогове вікно "Визначення блоку"
Служить для створення визначення блоку і присвоєння йому імені.
Список параметрів
Відображаються наступні параметри.
Ім'я
Ім'я, що привласнюється блоку. Ім'я може містити до 255 символів і складатися з букв, цифр, пробілів і будь-яких спеціальних символів, що не використовуються операційною системою або цією програмою в інших цілях.
Визначення блоку зберігається в поточному кресленні.
Перегляд
Якщо існуючий блок обраний в розділі "Ім'я", виконується попередній перегляд блоку.
Базова точка
Завдання базової точки вставки блоку. Значення за замовчуванням 0,0,0.
Вказати на екрані
Відображення запиту на вказівку базової точки при закритті діалогового вікна.
Вказати базову точку вставки
Тимчасове закриття діалогового вікна для вказівки базової точки вставки на поточному кресленні.
X
Значення координати по осі X .
Y
Значення координати по осі Y .
Z
Значення координати по осі Z .
Об'єкти
Задає об'єкти, що включаються в блок, а також поведінка програми по відношенню до них після створення блоку.
Вказати на екрані
Відображається запит на вказівку об'єкта при закритті діалогового вікна.
Вибрати об'єкти
Тимчасове закриття діалогового вікна, для того щоб користувач міг вибрати потрібні об'єкти для блоку на кресленні. По завершенні вибору об'єктів натисніть клавішу Enter, щоб повернутися в діалогове вікно.
Швидкий вибір
Відображає діалогове вікно "Швидкий вибір" , в якому можна вибирати об'єкти за їх властивостями.
Залишити
Вибрані об'єкти залишаються в кресленні без змін.
Перетворити в блок
Вибрані об'єкти перетворюються у входження щойно створеного блоку.
Видалити
Вибрані об'єкти видаляються з креслення.
Вибрані об'єктів
Виведення інформації про кількість обраних об'єктів.
Поведінка
Задає режим роботи блоку.
Аннотатівний
Вказується на те, що блок є аннотатівний .
Орієнтація блоку по листу
Дозволяє узгодити орієнтацію входжень блоку на видових екранах простору листа з орієнтацією листа. Дана опція недоступна, якщо скасовано опція "Аннотатівний".
Однаковий масштаб
Вказує, чи захищений входження блоку від застосування різного масштабу.
Дозволити розчленування
Вказує, чи можливо розчленовування входження блоку
Параметри
Параметри для блоку.
Одиниці блоку
Вказує одиниці вставки для входження блоку.
Гіперпосилання
Виклик діалогового вікна "Вставка гіперпосилання" , в якому можна зв'язати гіперпосилання з описом створюваного блоку.
Опис
Вказує опис тексту блоку.
Відкрити в редакторі блоків
Відкриває поточне визначення блоку в Редактор блоків при натисканні "ОК".
-БЛОК
Якщо в командному рядку ввести -блок , в командному рядку виводяться наступні запити.
Список запитів
Наявні наступні запити.
Ім'я блоку або [ ? ]: Ввести ім'я або ?
Ім'я блоку
Ім'я, що привласнюється блоку. Ім'я може містити до 255 символів. У нього можуть входити літери, цифри, пробіли та спеціальні символи, які не використовуються операційною системою і програмою в інших цілях (якщо для системної змінної EXTNAMES встановлено значення 1).
При введенні імені існуючого блоку видається наступний запит.
Перевизначити входження блоку
Після перевизначення блоку всі його входження автоматично оновлюються. Атрибути, пов'язані з наявними входженнями блоку, залишаються без змін. Однак при наступних вставках блоку запити про значеннях атрибутів чи не з'являються (якщо атрибути не включені в нове визначення блоку).
Використовуйте команду ATTREDEF для оновлення атрибутів існуючої вставки блоку.
Задайте базову точку вставки
Точка, зазначена в якості базової, використовується для наступних вставок блоку. Звичайно як базової точки приймають центр блоку або його лівий нижній кут. Щодо базової точки проводиться поворот блоку при вставці. Блок з нульовим кутом повороту орієнтується щодо ПСК, що діяла в момент його створення. Якщо вказана тривимірна точка вставки, блок розташовується на відповідному їй рівні. Якщо координата Z опущена, використовується поточний рівень.
Аннотатівний:
Введіть а для створення блоку аннотатівний .
Якщо ввести да , блок стане аннотатівним.
Орієнтація по листу в видових екранах простору листа
Якщо ввести да , орієнтація блоку на видових екранах простору листа буде узгоджена з орієнтацією листа.
Вибір об'єктів
При завданні базової точки вставки відображається запит на вибір об'єктів.
Програма створює блок, використовуючи вибрані об'єкти, зазначену базову точку вставки і задане ім'я. Вибрані об'єкти на кресленні стираються. Віддалені об'єкти можна відновити, ввівши команду ОЙ відразу після команди БЛОК.
Базова точка вставки стає початковою точкою в системі координат блоку, паралельної ПСК, дійсної під час визначення блоку. При вставці блоку в креслення його система координат орієнтується паралельно поточної ПСК. Таким чином, визначивши ПСК відповідним чином, можна вставити блок з будь орієнтацією в просторі.
?-Список раніше визначених блоків
Список імен блоків виводиться в текстовому вікні.
Додати блоки в список
У списку зовнішні посилання відзначаються приміткою Вн-посилання: оброблена .
Крім того, блоки з зовнішньої залежністю (блоки у зовнішніх посиланнях) відзначаються приміткою "Вн-зав: Посилання" , де "посилання" - ім'я креслення зовнішнього посилання. У списку використовуються наступні позначення:
Власні блоки: блоки, створені користувачем.
Зовнішні посилання: зовнішні посилання на інші креслення.
Зовсім блоки: блоки, вставлені в креслення зовнішніх посилань.
Блоки без імені : неіменовані блоки.
