Вибір поточного видового екрану і робота з ним

При використанні декількох видових екранів один з них є поточним ; саме він сприймає команди управління виглядом і дії із застосуванням курсора.

На поточному видовому екрані курсор змінює свою форму зі стрілки на перехресті, а кордон видового екрану виділена. Переключитися з одного видового екрану на інший можна в будь-який момент, крім тих випадків, коли виконується яка-небудь команда роботи з видами.

Для установки видового екрану поточним натисніть всередині нього кнопкою миші або натисніть комбінацію клавіш Ctrl + R для циклічного перебору існуючих видових екранів.

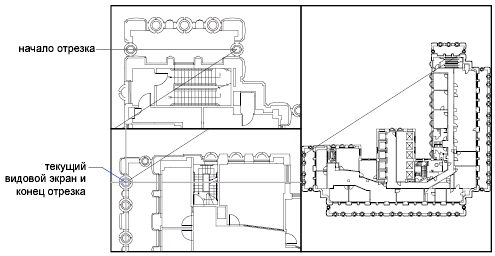

Наприклад, в разі побудови відрізка можна вказати його початок на першому видовому екрані простору моделі, потім перемкнутися натисканням кнопки миші на другий видовий екран і вказати на ньому кінцеву точку відрізка. Цей метод особливо зручний на великих кресленнях, коли потрібно побудувати відрізок, що з'єднує віддалені точки.

Процедури

Установка видового екрану поточним

• Натисніть кнопку миші в межах видового екрана.

Циклічний перебір видових екранів без натискання

• Кілька разів натисніть комбінацію клавіш CTRL + R.

Система координат користувача (пск)

ПСК

Завдання початку координат і орієнтації осей в поточній ПСК.

Способи доступу

Кнопка

Примітка За замовчуванням панель «Координати» прихована в робочому просторі креслень і анотацій. Для відображення панелі «Координати» перейдіть на вкладку «Вид», потім клацніть правою кнопкою миші і оберіть "Показати панелі», а потім натисніть «Координати». У робочих просторах 3D-панель «Координати» знаходиться на вкладці "Головна".

Стрічка:Вкладка «Вид» панель «Координати» «Іменовані ПСК»

Меню: Сервіс Нова ПСК

Панель: ПСК

Контекстне меню: Клацніть правою кнопкою миші значок ПСК і виберіть параметр.

Зведена інформація

ПСК є активною системою координат, яка задає площину XY (робоча площина) і напрям осі Z для створення креслень і моделювання. Завдання початку і орієнтації ПСК, щоб зробити креслення зручнішим при вказівці точок, введенні координат і роботі з допоміжними засобами малювання, наприклад режимом «Орто» і сіткою.

ПСК зберігається з видовим екраном, якщо значення системної змінної UCSVP для цього видового екрана дорівнює 1.

Список запитів

Наявні наступні запити.

Задати початок ПСК або [ Грань / Іменована / Об'єкт / Попередня / Вид / Світ / X / Y / Z / Zось ] <МСК>:

Задати початок ПСК

Завдання нової ПСК по одній, двох або трьох точках.

• Якщо задана одна точка, початок поточної ПСК зрушується з збереженням орієнтації осей X, Y і Z.

• Якщо вказана друга точка, поворот ПСК проходитиме позитивний напрямок осі X через дану точку.

• Якщо вказана третя точка, поворот ПСК виконуватиметься навколо нової осі X, щоб визначити позитивний напрямок осі Y.

Три точки визначають початок координат, точка на позитивній осі X і крапка на позитивній площині XY .

Примітка Якщо не вказати значення координати Z при введенні координати, використовується поточне значення Z .

Рада Також можна вибрати і перетягнути вихідну ручку значка ПСК безпосередньо в нове положення або вибрати «Перемістити центр» з меню вихідних ручок. Додаткові відомості див Визначення нового початку координат ПСК за допомогою ручки початку координат .

Грань

Рада Також можна вибрати і перетягнути значок ПСК (або вибрати «Перенести» і «Вирівнювання» з меню вихідної сітки), щоб динамічно вирівняти ПСК по гранях.

Динамічне вирівнювання ПСК по грані 3D-об'єкта.

Наведіть курсор на межу, щоб переглянути, як будуть вирівняні ПСК.

Наступна

Поєднання ПСК із суміжною або з задньої гранню обраної кромки.

обратітьX

Поворот ПСК на 180 градусів навколо осі X .

обратітьY

Поворот ПСК на 180 градусів навколо осі Y .

Прийняти

Ухвалення змін та розміщення ПСК.

Іменовані

Збереження та відновлення іменованих визначень ПСК.

Рада Можна також клацнути правою кнопкою миші значок ПСК і вибрати «Іменовані ПСК», щоб зберегти або відновити іменовані визначення ПСК.

Відновити

Відновлення збереженого визначення ПСК і використання його в якості поточного.

Ім'я

Вказує ім'я визначення ПСК для відновлення.

? - Список визначень ПСК

Створює список подробиць про зазначені визначеннях ПСК.

Зберегти

Збереження поточної ПСК під заданим ім'ям.

Ім'я

Визначає ім'я для визначення ПСК.

Видалити

Видалення визначення ПСК зі списку збережених визначень.

При видаленні визначення ПСК, яке в даний момент активно, ПСК залишається на місці, але відображається в списку під ім'ям БЕЗ ІМЕНІ.

? - Список визначень ПСК

Список збережених визначень ПСК, що показують початок координат і осі X , Y і Z для кожного збереженого визначення ПСК щодо поточної ПСК. Введіть зірочку для виведення списку всіх визначень ПСК. Якщо поточна ПСК збігається з МСК (світовою системою координат), вона відображається у списку під ім'ям «МСК». Якщо вона є користувальницької, але без імені, вона відображається у списку під ім'ям БЕЗ ІМЕНІ.

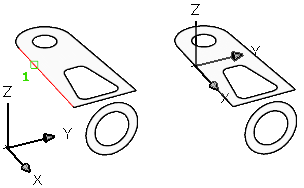

Об'єкт

Поєднання ПСК з обраним 2D-або 3D-об'єктом. ПСК можна вирівнювати по будь-якому типу об'єкта, за винятком прямих і 3D-поліліній.

Наведіть курсор на об'єкт, щоб переглянути, як виглядатиме вирівнювання ПСК, і клацніть мишею, щоб розмістити ПСК. У більшості випадків початок ПСК розташовується в кінцевій точці, найближчої до зазначеної точці, вісь X буде вирівняна по ребру або по дотичній до кривої і вісь Z буде вирівняна перпендикулярно до об'єкта.

Попередня

Відновлення попередньої ПСК.

Можна повернутися назад на останні 10 параметрів ПСК в поточному сеансі. Параметри ПСК зберігаються окремо для простору моделі і простору аркуша.

Вид

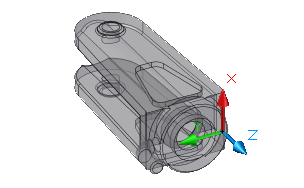

Вирівнювання площині XY ПСК по площині, перпендикулярній напряму погляду. Початок координат не змінюється, осі X і Y стають горизонтальної та вертикальної.

Світ

Поєднання ПСК зі світовою системою координат (МСК).

Рада Можна також натиснути значок ПСК і вибрати «Світова СК» у вихідному меню ручок.

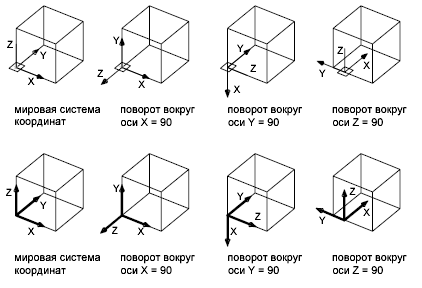

X, Y, Z

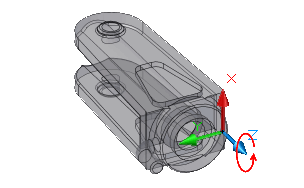

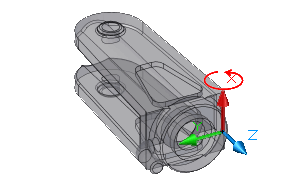

Поворот поточної ПСК навколо вказаної осі.

Якщо орієнтувати великий палець правої руки згідно позитивному напрямку осі X і зігнути інші пальці, то позитивний напрямок обертання буде співпадати з напрямом, вказуються зігнутими пальцями.

Якщо орієнтувати великий палець правої руки згідно позитивному напрямку осі Y і зігнути інші пальці, то позитивний напрямок обертання буде співпадати з напрямом, вказуються зігнутими пальцями.

Якщо орієнтувати великий палець правої руки згідно позитивному напрямку осі Z і зігнути інші пальці, то позитивний напрямок обертання буде співпадати з напрямом, вказуються зігнутими пальцями.

Допомогою вказівки точки початку координат і одного або декількох кутів повороту навколо осей X , Y і Z можна задати будь-яку ПСК.

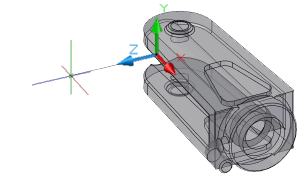

Вісь Z

Вирівнювання ПСК по заданій позитивної гілки осі Z .

Початок координат ПСК переміщається в першу вказану точку, позитивний напрямок осі Z проходить через другу вказану точку.

Об'єкт

Вирівнювання по осі Z з дотичною до кінцевої точки, найближчої до зазначеної точці. Позитивна піввісь Z спрямована від об'єкта.

Застосувати

Застосування параметрів поточної ПСК до зазначеного видовому екрану або до всіх активних видовим екранів, для яких встановлена ​​ця ПСК. (Системна змінна UCSVP ).

Видовий екран

Застосування поточної ПСК до зазначеного видовому екрану і завершення команди ПСК.

Всі

Застосування поточної ПСК до всіх активних видовим екранів.
