-Вэкран - Видові екрани простору моделі
Створення декількох видових екранів у просторі моделі.
Зведена інформація
Разом узяті кількість і компоновка активних видових екранів, а також пов'язані з ними установки називаються конфігурацією видових екранів.
Список запитів
Наявні наступні запити.
Задайте параметр [ Зберегти / Відновити / Видалити / з'єднає / Один / ? / 2 / 3 / 4 ] <3>: Задайте параметр
Зберегти
Збереження поточної конфігурації видових екранів під заданим ім'ям.
Відновити
Відновлення іменованої конфігурації видових екранів.
Видалити
Видалення іменованої конфігурації видових екранів.

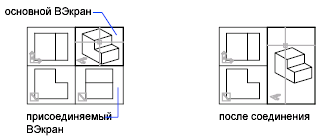

з'єднають
Об'єднання двох суміжних видових екранів моделі в один.
Два видових екраном моделі повинні мати спільну кромку однакової довжини. Новоутворений видовий екран успадковує вид основного видового екрана.
Один
Відновлення одноекранні конфігурації, на якій встановлюється вид поточного видового екрана.
?-Список конфігурацій видових екранів
Виведення інформації про номерах-ідентифікаторах і положенні поточних видових екранів.
Положення видового екрану визначають його лівий нижній і правий верхній кути. Для цих кутів у програмі використовуються значення від 0.0,0.0 (лівий нижній кут області малювання) до 1.0,1.0 (правий верхній кут області малювання). Поточний видовий екран виводиться у списку першим.
2
Ділення поточного видового екрану навпіл.
3
Ділення поточного видового екрану на три частини.
Опції "Горизонтально" і "Вертикально" ділять графічну область на три рівні частини. Назва інших опцій ("Вище", "Нижче", "Лівіше", "Право") вказує, де розташовується більший видовий екран.
4
Ділення поточного видового екрану на чотири рівні частини.
-Вэкран - Видові екрани листа
Пов'язані теми
Створення декількох видових екранів в іменованих аркушах (простір листа).
Зведена інформація
Разом узяті кількість і компоновка активних видових екранів, а також пов'язані з ними установки називаються конфігурацією видових екранів.
Список запитів
Наявні наступні запити.
Вказівка кутовий точки видового екрану точку або введіть параметр
Увімкнути
Включення видового екрану і його активізація. Розташовані на видовому екрані об'єкти стають видимими.
Вимкнути
Відключення видового екрана. Коли видовий екран відключений, його не можна зробити поточним. Об'єкти на відключеному видовому екрані невидимі.
Поширине
Створення одного видового екрану, що займає всю вільну область листа. Розмір видового екрану залежить від параметрів аркуша.
Візуалізація
Параметри друку видових екранів.
Звичайний: Друкує об'єкти відповідно до режимом відображення на екрані
Каркас: Друкує каркасну модель, незалежно від режиму відображення
Приховування ліній: Пригнічує приховані лінії при друку, незалежно від режиму відображення
Візуальні стилі: Роздруківка з використанням зазначеного візуального стилю; все візуальні стилі, що входять в креслення, перераховуються у вигляді опцій незалежно від їх фактичного використання
Набори параметрів візуалізації: Роздруківка з використанням заданого набору параметрів візуалізації; всі набори параметрів візуалізації вказуються в списку як опції
Блокувати
Блокування видових екранів. Дія даної опції аналогічно блокування шарів.
Об'єкт
Створення видового екрану листа довільної форми із замкнутої полілінії, еліпса, сплайна, області або кола. Обирана полілінія повинна бути замкнутою і містити принаймні три вершини. Вона може мати самопересеченія; допускається наявність в ній і лінійних, і дугових сегментів.
Багатокутний
Створення видового екрану листа довільної форми, яка визначається послідовністю ліній і сегментів дуги.
Опис параметрів "Наступна точка", "Дуга", "Замкнути", "Довжина" і "Скасувати", виведених в командному рядку, співпадає з описом відповідних параметрів команди ПЛИНИЯ .
Відновити
Відновлення іменованої конфігурації видових екранів.
Шар
Скидання перевизначень властивостей шарів обраного видового екрану і повернення до глобальних властивостям шарів.
2
Ділення поточного видового екрану навпіл.
3
Ділення поточного видового екрану на три частини.
Опції "Горизонтально" і "Вертикально" ділять область на три рівні частини. За допомогою інших опцій можна створити один видовий екран більшого розміру і два - меншого.Назва опцій ("Вище", "Нижче", "Лівіше", "Право") вказує, де розташовується більший видовий екран.
4
Ділення поточного видового екрану на чотири рівні частини.
