Діалогове вікно "Видові екрани"

Створення нових видових екранів. Конфігурацій видових екранів можна привласнювати імена.

Зведена інформація

Пропоновані параметри залежать від того, чи виконується настройка видових екранів простору моделі (на аркуші «Модель») або видових екранів аркушів (на іменованому аркуші (просторі листа)).

Вкладки для видових екранів у просторі моделі: Нові видові екрани-Простір моделі , Іменовані видові екрани-Простір моделі

Вкладки для видових екранів у просторі листа: Нові видові екрани-Листи , Іменовані видові екрани-Листи

Список параметрів

Відображаються наступні параметри.

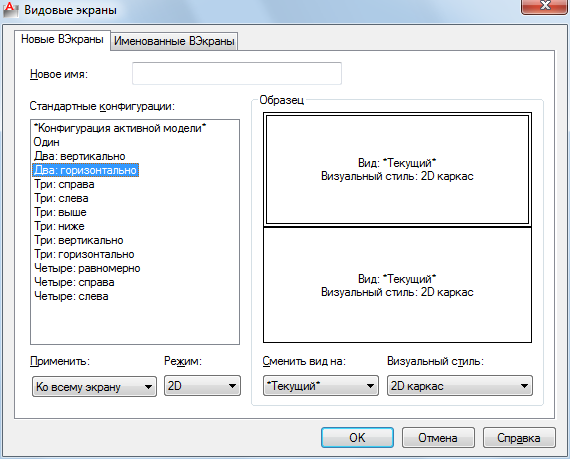

Вкладка "Нові видові екрани"-Простір моделі (Діалогове вікно "Видові екрани")

Нове ім'я

Ім'я нової конфігурації видових екранів у просторі моделі. Якщо ім'я не вводиться, конфігурація видових екранів застосовується, але не зберігається. Якщо конфігурація видових екранів не зберегли, її не можна використовувати в просторі листа.

Стандартні конфігурації

Список стандартних конфігурацій видових екранів, включаючи конфігурацію "ТЕКУЩАЯ".

Зразок

Попередній перегляд обраної конфігурації видових екранів, включаючи інформацію про вид, призначеному кожному з них.

Застосувати

Застосування конфігурації видових екранів до всієї області малювання або тільки до поточного видовому екрану.

• Екран: Застосовує конфігурацію видових екранів до всієї області малювання вкладки "Модель".

• Поточний ВЕкран: Застосовує конфігурацію видових екранів тільки до поточного видовому екрану.

Режим

Вибір 2D-або 3D-режиму. Якщо вибрано 2D-режим, на всіх видових екранах створюваної конфігурації за замовчуванням встановлюється такий же вигляд, як і у поточного активного видового екрана. Якщо вибрано 3D-режим, на створюваних видових екранах відразу ж будуть встановлені стандартні види моделі.

Змінити вигляд на

Список можливих видів для створюваних видових екранів. У списку виводяться наявні в кресленні іменовані види, а якщо встановлено 3D-режим, то ще й стандартні види моделі. Для зміни виду на якому-небудь видовому екрані потрібно виділити його в групі "Зразок" і вибрати потрібний вид зі списку.

Візуальний стиль

Візуальний стиль, який застосовується до видовому екрану. Відображаються всі доступні візуальні стилі.

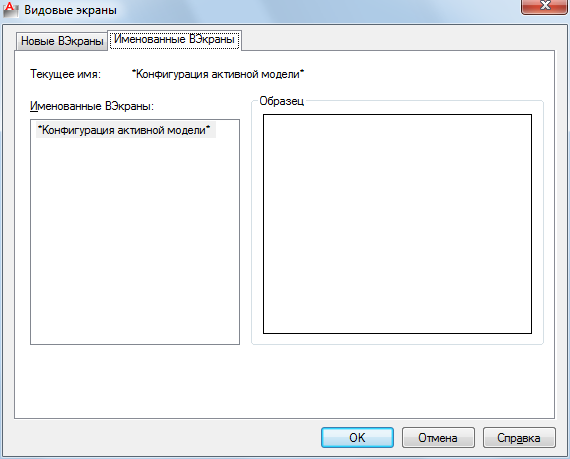

Вкладка "Іменовані ВЕкрани"-Простір моделі (Діалогове вікно "Видові екрани")

Список всіх збережених конфігурацій видових екранів у моделі в кресленні.

Поточне ім'я

Відображається ім'я поточної виділеної конфігурації видових екранів.

Вкладка "Нові ВЕкрани"-Листи (Діалогове вікно "Видові екрани")

Стандартні конфігурації

Створення видових екранів на основі стандартних конфігурацій видових екранів.

Зразок

Попередній перегляд обраної конфігурації видових екранів, включаючи інформацію про вид, призначеному кожному з них.

Відстань

Відстань між створюваними плаваючими видовими екранами.

Режим

Вибір 2D-або 3D-режиму. Якщо вибрано 2D-режим, на всіх видових екранах створюваної конфігурації за замовчуванням встановлюється такий же вигляд, як і у поточного активного видового екрана. Якщо вибрано 3D-режим, на створюваних видових екранах відразу ж будуть встановлені стандартні види моделі.

Змінити вигляд на

Список можливих видів для створюваних видових екранів. У списку виводяться наявні в кресленні іменовані види, а якщо встановлено 3D-режим, то ще й стандартні види моделі.

Вкладка "Іменовані ВЕкрани"-Листи (Діалогове вікно "Видові екрани")

Список конфігурацій видових екранів, збережених в кресленні. Будь-яку з іменованих конфігурацій можна використовувати на поточному аркуші. Створювати і зберігати іменовані конфігурації плаваючих видових екранів не можна.
