Видові екрани простору моделі
Область побудови креслення на аркуші "Модель" можна розбити на кілька неперекривающіхся прямокутних областей, званих видовими екранами простору моделі.
На видових екранах відображаються різні види моделі. Область побудови креслення на аркуші "Модель" можна розбити на кілька неперекривающіхся прямокутних областей, званих видовими екранами простору моделі. У великих або складних кресленнях використання різних видів дозволяє уникнути частого виконання операцій масштабування й панорамування. Крім того, помилки, непомітні на одному виді, можуть бути виявлені на іншому.
Видові екрани на аркуші "Модель" повністю займають область побудови креслення, не перекриваючи один одного. Під час редагування креслення на одному видовому екрані тут же відбувається оновлення зображень на інших видових екранах. Наступного ілюстрації показані три видових екрану на вкладці "Модель".
Можна також створити видові екрани на іменованому аркуші (просторі листа). Ці видові екрани, звані видовими екранами розмітки аркуша, використовуються для компонування креслення, що виводиться на друк. Видові екрани аркуша можна переміщати, можна також змінювати їх розміри. Можливості управління видовими екранами на аркуші досить різноманітні.
Робота з видовим екраном простору моделі
На видовому екрані простору моделі можна:
Виконувати панорамування, масштабування, задавати режими сітки, крокової прив'язки і зображення знака ПСК, а також відновлювати іменовані види.
Зберігати розташування системи координат для кожного видового екрана.
Переключатися з одного видового екрану на інший в ході виконання команд побудови креслення.
Зберігати ім'я розташування видових екранів для його повторного використання на аркуші "Модель" або додавання на іменований лист.
Завдання різних систем координат для окремих видових екранів зазвичай потрібно при роботі з тривимірними моделями.
Поділ та об'єднання видових екранів простору моделі

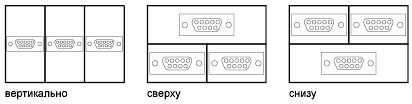

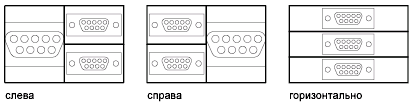

Наступного ілюстрації показано кілька стандартних конфігурацій видових екранів простору моделі.
Видові екрани простору моделі можна змінювати, розбиваючи їх на частини і об'єднуючи один з одним. Об'єднувані видові екрани повинні мати спільний кордон однієї довжини.
Процедури
Поділ видового екрану на аркуші "Модель"
Якщо є наскільки видових екранів, натисніть кнопку миші всередині видового екрану, який потрібно розділити.
Для вказівки кількості створюваних видових екранів простору моделі виконайте одну з таких дій:
Виберіть меню "Вид" "Видові екрани" "2 ВЕкрана" .
Виберіть у меню "Вид" "Видові екрани" "3 ВЕкрана" .
Виберіть пункт меню "Вид" "Видові екрани" "4 ВЕкрана" .
На запит в командному рядку вкажіть порядок розташування нових видових екранів.
Об'єднання двох видових екранів на аркуші "Модель"
Виберіть вкладку "Вид" панель "Видові екрани" "Об'єднати видові екрани" .
Натисніть кнопку миші на видовому екрані простору моделі, що містить зберігається вид.
Натисніть кнопку миші всередині суміжного видового екрану, який потрібно приєднати до першого.
Відновлення одного видового екрану на аркуші "Модель"
Виберіть вкладку "Вид" панель "Видові екрани" "Видові екрани" "Список конфігурацій видових екранів" "Один"
Перехід від іменованого листа до листа "Модель"
Натисніть вкладку "Модель" внизу області малювання.
