Використання видового куба
Видовий куб дає візуальне уявлення поточної про орієнтації моделі. Видовий куб можна використовувати для коригування точки огляду моделі.
Меню видового куба
Меню видового куба використовується для визначення та відновлення початкового вигляду моделі, для перемикання між режимами проектування видів і для зміни інтерактивного поведінки і зовнішнього вигляду видового куба.
У меню видового куба є наступні команди:
Початкове. Відновлення початкового виду, збереженого в моделі. Цей вид синхронізований з пунктом "Вихідний вид" меню "Штурвали".
Паралельна. Перемикання поточного виду на паралельну проекцію.
Перспективна. Перемикання поточного виду на перспективну проекцію.
Перспективна з ортогональними гранями. Задає вид в перспективі як режим відображення для поточного виду, поки поточний вигляд не буде вирівняний по виду, що визначається межею інструменту "Видовий куб".
Поточний вид як вихідний. Визначення вихідного виду моделі на основі поточного виду.
Параметри видового куба. Виклик діалогового вікна регулювання відображення та поведінки видового куба.
Довідка. Виклик інтерактивної довідкової системи і відображення в її вікні теми про інструмент "Видовий куб".
Процедури
Відображення меню видового куба
Для відображення меню видового куба виконайте одну з наступних операцій:
Клацніть правою кнопкою миші на компасі, значку вихідного виду або основної області інструменту "Видовий куб".
Натисніть кнопку контекстного меню, розташовану під інструментом "Видовий куб".
Зміна орієнтації моделі за допомогою видового куба
Видовий куб пропонує багато інтуїтивно зрозумілих способів зміни орієнтації вигляду моделі.
Можна змінити положення поточного виду моделі, клацнувши попередньо певні області на видовому кубі або перетягнувши видовий куб.
Видовий куб містить двадцять шість певних елементів, клацанням на яких можна змінити поточний вигляд моделі. Ці двадцять шість елементів розділені на три групи: кут, ребро і грань. З двадцяти шести певних елементів шість відповідають стандартним ортогональним видам моделі: зверху, знизу, спереду, ззаду, зліва і справа. Ортогональні види задаються клацанням на одній з граней інструменту "Видовий куб".
Решта двадцять елементів використовуються для доступу до видів, на яких модель проглядається під кутом. Клацання на одному з кутів видового куба призводить до зміни орієнтації поточного виду моделі на вигляд в три чверті, заснований на точці огляду, обумовленою трьома сторонами моделі. Клацання на одному з ребер призводить до зміни вигляду моделі на вигляд, повернений наполовину, ґрунтуючись на двох сторонах моделі.
Контур інструменту "Видовий куб" дозволяє визначити режим його орієнтації: стандартний або фіксований. При стандартній орієнтації видового куба, не визначеною одним з двадцяти шести стандартних елементів, його контур показаний штриховою лінією. Контур видового куба показаний суцільною лінією, якщо видовий куб визначає один із стандартних видів.
Ребро |
Кут |
Грань |
Перетягування інструменту "Видовий куб" або клацання на ньому
Також можна клацнути на інструменті "Видовий куб" і перетягнути його для зміни орієнтації вигляду моделі на користувальницький вигляд, що відрізняється від одного з пов'язаних з двадцятьма шістьма стандартними елементами. При перетягуванні інструменту "Видовий куб" в положення, близьке до однієї із стандартних орієнтацій, і наявності настройки прив'язки до найближчого увазі видовий куб повертається в найближчу стандартну орієнтацію.
Інструмент "Видовий куб" змінює орієнтацію виду об'єкта відносно точки обертання.
Якщо об'єкт не обраний, перетягуйте інструмент "Видовий куб" для зміни орієнтації виду об'єкта відносно точки обертання, що відображається в центрі виду.
При вибраному об'єкті перетягуйте інструмент "Видовий куб" для зміни орієнтації виду об'єкта відносно точки обертання, що відображається в центрі обраного об'єкта.
Якщо об'єкт не обраний, а точка обертання визначена і перед роботою з інструментом "Видовий куб" використовувалася іншим інструментом навігації, перетягуйте інструмент "Видовий куб" для зміни орієнтації виду об'єкта щодо певної точки обертання.

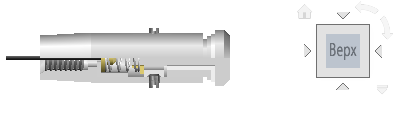

Поворот виду грані
При перегляді моделі в одному з видів грані поруч з інструментом "Видовий куб" відображаються дві кнопки - поворотні стрілки. Поворотні стрілки дозволяють повернути поточний вид на 90 градусів за або проти годинникової стрілки навколо центра виду.
|
|
Перехід до сусідньої межі
Якщо інструмент "Видовий куб" активний, при перегляді моделі в одному із заданих гранню видів, близько інструменту "Видовий куб" відображаються чотири прямокутних трикутника. Ці трикутники дозволяють перейти до одного з суміжних видів граней.
|
|
Відео_уроки\9-10\Куб измерений.avi
