Команда наввкуб

Показує поточний напрямок огляду. При перетягуванні інструменту "видовий куб" або клацанні на ньому сцена повертається.

Способи доступу

Кнопка

Стрічка: Вкладка "Вид" панель "Вікна" список, що розкривається "Інтерфейс" "Видовий куб"

Панель: Панель навігації Видовий куб

Зведена інформація

Клацніть інструмент "Видовий куб" для повороту і розміщення у вікні всієї моделі або об'єкта, обраного на вигляді. Кнопка "Вихідний вид" поруч з інструментом "Видовий куб" служить для повороту моделі в вид "три чверті" або в користувальницький вигляд при виконанні команди "Вписати в вигляд". Меню видового куба використовується для визначення вихідного виду моделі.

Список запитів

Наявні наступні запити.

Задайте параметр [ Увімкнути / Вимкнути Режими ] <Увімкнути>:

Увімкнути

Відображення інструменту «Видовий куб».

Вимкнути

Вимкнення відображення інструменту «Видовий куб».

Режими

Виклик діалогового вікна "Параметри видового куба", в якому можна керувати зовнішнім виглядом і розташуванням видового куба.

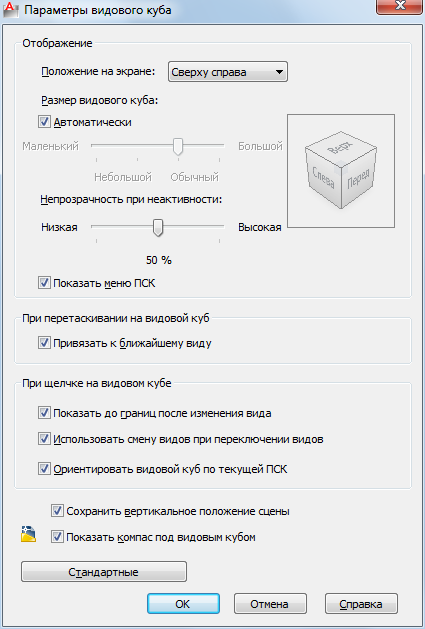

Діалогове вікно "Параметри видового куба"

Управляє властивостями відображення інструменту "Видовий куб".

Список параметрів

Відображаються наступні параметри.

Відображення

Положення на екрані

Визначає кут видового екрану, в якому відображається інструмент "Видовий куб".

(Системна змінна NAVVCUBELOCATION )

Розмір видового куба

Завдання розміру інструменту "Видовий куб".

(Системна змінна NAVVCUBESIZE )

Щоб розмір видового куба відповідав поточному розміру активного видового екрану, масштабного коефіцієнту активного аркуша або вікна креслення, слід вибрати параметр "Автоматично".

Непрозорість при неактивності

Управління прозорістю неактивного інструменту "Видовий куб".

(Системна змінна NAVVCUBEOPACITY )

Мініатюра

Перегляд видового куба в реальному часі на основі поточних налаштувань.

Показати меню ПСК

Управляє відображенням меню, що розкривається ПСК під видовим кубом.

При перетягуванні на видовий куб

Прив'язати до найближчого увазі

Визначає, чи буде настройка поточного виду при зміні цього виду шляхом перетягування видового куба виконуватися по найближчому стандартному виду.

При клацанні на видовому кубі

Показати до кордонів після зміни виду

Визначає можливість примусової підгонки моделі за розмірами поточного видового екрану при зміні виду.

Використовувати зміну видів при перемиканні видів

Управляє плавністю переходів при перемиканні між видами.

Орієнтувати видовий куб за поточною ПСК

Визначає, як орієнтований видовий куб: відповідно до поточної ПСК або відповідно до МСК.

(Системна змінна NAVVCUBEORIENT )

Зберегти вертикальне положення сцени

Визначає, чи можливо таке зміна точки огляду моделі, щоб модель виявилася перевернутою.

Показати компас під видовим кубом

Управляє відображенням компаса під видовим кубом. Зазначене на компасі напрямок на північ є значенням, яке визначається системної змінної NORTHDIRECTION.

Стандартні

Застосування до видового кубу параметрів, прийнятих за замовчуванням.

Параметри даної вкладки служать для користувача настройки програми.
