Нанесення двосторонніх допусків

Допуски показують межі, в яких може коливатися розмір. Можна керувати відображенням двосторонніх допусків, стилі яких можна вибирати.

Допуски показують межі, в яких може коливатися розмір. Застосування допусків у виробництві дозволяє задавати ступінь точності, яка повинна дотримуватися при виготовленні для елементів деталі, таких як точка, відрізок, вісь або поверхню.

Допуски можуть бути елементами розмірів. Для цього їх слід включити в розмірний текст. Такі розмірні допуски показують максимальні і мінімальні допустимі значення розмірних величин. Крім того, є можливість використання допусків форми і розташування, що виражають відхилення форми, контуру, орієнтації і взаємного розташування.

Для опису двосторонніх допусків можуть задаватися теоретично точні розміри. Такі розміри називаються номінальними. Текст номінального розміру полягає в рамку.

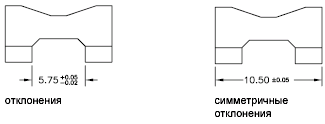

До розмірним значенням можна додати вказівку верхнього і нижнього відхилень. Якщо значення допусків відхилень однакові, вони відображаються ос знаком ± і називаються симетричними. В іншому випадку, значення верхньої відхилення (зі знаком плюс) виводиться над значенням нижнього відхилення (зі знаком мінус).

Якщо допуски застосовуються в якості обмежень, програма використовує значення "плюс" і "мінус", зазначені користувачем, для обчислення максимального і мінімального значення. Ці значення відображаються в якості розмірного тексту. Найбільше граничне значення виводиться над найменшим.

Форматування двосторонніх допусків

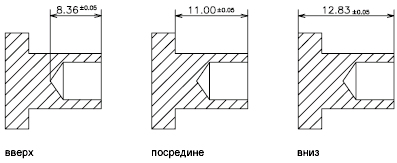

Є можливість задавати положення значень допусків по вертикалі щодо основного розмірного тексту. При цьому допуски можуть вирівнюватися по верхній або нижній межі розмірного тексту, а також по середині.

Крім розташування значень допусків по вертикалі, можна управляти вирівнюванням по горизонталі верхнього і нижнього значень допуску. Верхнє і нижнє значення допуску можна вирівняти, використовуючи або операційні символи, або десяткові роздільники.

Крім того, можна включати придушення нулів у значеннях допусків точно так само, як для розмірних значень в основних і альтернативних одиницях. Наприклад, при придушенні провідних нулів 0,5 записується як, 5, а при придушенні замикаючих нулів 0,5000 - як 0,5.

Управління відображенням дробів

Форматом дробів, що відображаються в розмірах, можна управляти.

Задавати формат дробів у розмірах можна за допомогою системної змінної DIMFRAC , якщо системної змінної DIMLUNIT присвоєно значення 4 (архітектура) або 5 (дробове).

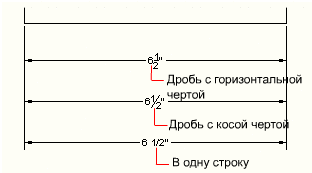

На ілюстрації нижче показано різні можливі формати дробів.

Ці параметри доступні на вкладці "Основні одиниці" діалогового вікна "Змінити / новий розмірний стиль" .

Запитання для самоперевірки

Тестування за темами\OSAPR_7-8_Б.docx

Тема (9-10) Методи навігації у кресленні. Отримання інформації з креслення. Друк креслення. Загальні відомості про видовий куб

Видовий куб - це інструмент навігації, який відображається при роботі в двовимірному (2D) просторі моделі або при діючому тривимірному (3D) візуальному стилі. За допомогою інструменту "Видовий куб" можна перемикатися між стандартними і ізометричними видами.

Інструмент "Видовий куб" являє собою постійно присутній на екрані інтерфейс, що реагує на клацання кнопкою миші і перетягування, який використовується для переходу з стандартного вигляду моделі в ізометричний і навпаки. При виклику видовий куб відображається в неактивному стані в одному з кутів вікна над моделлю. Інструмент "Видовий куб" дає візуальне уявлення про поточну точці огляду моделі відповідно до зміни виду. При наведенні курсору на інструмент "Видовий куб" він стає активним. Можна перетягувати видовий куб або клацнути на ньому, перейти на один з наявних стандартних видів, нахилити поточний вигляд або перейти до вихідного виду моделі.

Ребро

Кут

Грань
