Управління значеннями розмірів

Для відображення значень розмірних чисел можна задавати різні параметри форматування. Також є можливість управління поданням відстані між числами.

Числові значення вимірюваних величин можуть наноситися на розмірах як в одній системі вимірювань, так і в двох. У кожному разі, існує можливість задавати формат відображуваних значень.

Параметри налаштування основних одиниць дозволяють управляти виведенням розмірних значень. Можна форматувати розмірні одиниці, а також задавати такі властивості, як точність представлення числових значень і вид десяткового роздільника. Наприклад, можна задати як префікс позначення діаметра, як показано на кресленні. Будь-який заданий префікс замінює префікси, які зазвичай використовуються для розмірів діаметра і радіуса (символи Юнікоду 2205 і R відповідно).

Ці параметри доступні на вкладці "Основні одиниці" діалогового вікна "Змінити / новий розмірний стиль" .

Форматування альтернативних одиниць

Користувач може наносити розміри з зазначенням величин відразу в двох системах одиниць. Зазвичай така можливість використовується для проставлення значень розмірів в метричних одиницях, якщо креслення виконаний в британських одиницях, і навпаки. Величина розміру в альтернативних одиницях наноситься в квадратних дужках [] в розмірному тексті. Альтернативні одиниці не можуть використовуватися при нанесенні кутових розмірів.

Якщо включений режим альтернативних одиниць, то виводяться значення в альтернативних одиницях виходять шляхом множення значень в основних одиницях на заданий коефіцієнт перерахунку. Цей коефіцієнт представляє число альтернативних одиниць в одній поточної розмірної одиниці. За замовчуванням для основних британських одиниць приймається коефіцієнт 25,4, використовуваний для перерахунку дюймів у міліметри. За замовчуванням для основних метричних одиниць коефіцієнт становить приблизно 0,0394, що дорівнює кількості дюймів в міліметрі. Кількість десяткових знаків встановлюється параметром точності альтернативних одиниць.

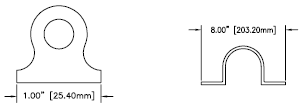

Наприклад, якщо основними є британські одиниці, для коефіцієнта перерахунку задано значення 25,4, а для точності - 0,00, то розміри можуть мати такий вигляд:

Округлення розмірних величин

Всі значення розмірних чисел, включаючи двосторонні допуски, можна округляти.

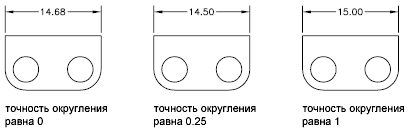

Всі значення розмірних чисел, крім кутових розмірів, можна округлити. Наприклад, якщо задати точність 0,25, всі виміряні відстані будуть округлені до найближчого кратного 0,25. Число десяткових знаків у дробовій частині залежить від точності, заданої для основних і альтернативних одиниць, а також для двосторонніх допусків.

Придушення нулів в розмірних значеннях

Відображення ведучих і замикаючих нулів в числових значеннях розмірного тексту можна придушувати. Крім того, можна задавати допоміжні одиниці для розмірного відстані.

Якщо включити придушення провідних нулів, то значення 0,500 виводиться як, 500. При придушенні замикаючих нулів 0,500 записується як 0,5. При придушенні і тих і іншихнулів 0,5000 записується як, 5, а 0,0000 як 0.

Можна для розмірних відстаней, складових менше однієї одиниці, встановити відображення за допомогою допоміжних одиниць. Якщо відстань відображається в метрах , можна задати відображення відстаней менше одного метра в сантиметрах або в міліметрах .

У наступній таблиці представлені результати придушення нулів в архітектурних одиницях. Прапорець придушення нулів не поширюється на значення в дюймах, виражені за допомогою дробів. Наприклад, значення 4'-3/4 "записується як 4'-0 3/4".

Придушення нулів для футів і дюймів
Прапорець	Вплив	Приклади
Прапорці не встановлені	Нульові значення відображаються як для футів, так і для дюймів	0'-0 1/2 "	0'-6 "	1'-0 "	1'-0 3/4 "
Встановлено прапорець "0 дюймів"	Нульові значення придушуються для дюймів (записуються тільки для футів)	0'-0 1/2 "	0'-6 "	1 '	1'-0 3/4 "
Встановлено прапорець "0 футів"	Нульові значення придушуються для футів (записуються тільки для дюймів)	1/2 "	6 "	1'-0 "	1'-0 3/4 "
Встановлено прапорці "0 футів" і "0 дюймів"	Нульові значення не відображаються ні для футів, ні для дюймів	1/2 "	6 "	1 '	1'-0 3/4 "
