Розміщення розмірного тексту між виносними лініями

Як правило, розмірний текст і стрілки розташовуються між виносними лініями. Однак, у разі браку місця, можна змінювати розташування цих розмірних елементів.

На результат розміщення тексту і стрілок між виносними лініями впливають різні чинники, в тому числі відстань між виносними лініями і величина стрілок. Зазвичай вибирається оптимальне розташування об'єктів, що забезпечує наявність вільного місця. Якщо є можливість, текст і стрілки розміщуються між виносними лініями, незалежно від встановлених опцій розміщення.

При створенні нових розмірів можна вручну задавати положення розмірного тексту шляхом введення координат з клавіатури або вказівкою точки за допомогою пристрою вказівки. В іншому випадку програма обчислить найкраще розташування тексту. Режими автоматичного розміщення тексту і стрілок задаються на вкладці "Розміщення"діалогового вікна "Змінити / новий розмірний стиль" .

Наприклад, можна встановити такий режим, щоб текст і стрілки розміщувалися однаковим способом. У цьому випадку, якщо між виносними лініями недостатньо місця хоча б для одного з елементів, то і розмірний текст, і стрілки наносяться поза виносних ліній. І навпаки, можна задати опції таким чином, щоб між виносними лініями розміщувалися або стрілки, або текст при наявності достатнього місця для розміщення хоча б одного з цих елементів.

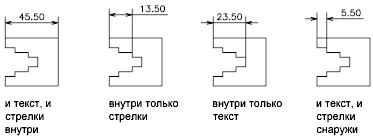

На наступних ілюстраціях показано визначення програмою оптимального розташування для стрілок і тексту.

Якщо між виносними лініями недостатньо місця для розміщення тексту, то є можливість автоматичного створення виноски. Такий спосіб найбільш кращий в тих випадках, коли при розміщенні поза виносних ліній текст наїжджає на інші елементи, наприклад, при побудові розмірного ланцюга. Сторона, де повинен розташовуватися текст щодо винесення, визначається режимом горизонтального вирівнювання, заданого на вкладці "Текст" діалогового вікна "Змінити / новий розмірний стиль" . Положення розмірного тексту і стрілок можна зберегти між виносними лініями, змінюючи їх величину.

Навіть якщо стрілки наносяться поза виносних ліній, можна провести розмірну лінію між виносними. Приклад такого примусового розміщення розмірної лінії показаний на наступному кресленні.

Розміщення тексту на діаметрі

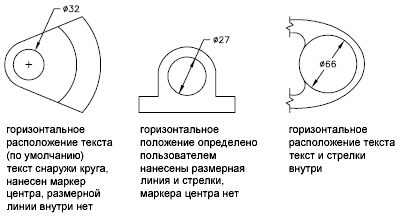

Можна наносити кілька різних розмірів діаметрів в залежності від розміщення тексту, режиму горизонтального вирівнювання, що задається на вкладці "Текст" діалогового вікна "Змінити / новий розмірний стиль" , і від того, чи вибраний параметр "Розмірна лінія між виносними" на вкладці "Розміщення" діалогового вікна "Змінити / новий розмірний стиль".

Розміщення розмірного тексту вручну

Є можливість вручну вказувати положення розмірного тексту, а також задавати його вирівнювання та орієнтацію.

У програмі доступно декілька параметрів для вирівнювання, що відповідають міжнародним стандартам. Також можна обирати місце розташування тексту.

Багато параметри розміщення взаємозалежні. Приклади зображень в Диспетчер розмірних стилів оновлюються динамічно для ілюстрації того, як виглядає текст при зміні параметрів.

Паралельний розмірний текст

Незалежно від того, розміщується чи розмірний текст між виносними лініями або зовні, є можливість завдання орієнтації тексту як уздовж розмірної лінії, так і в горизонтальному напрямку. На наступних кресленнях показані обидва цих режиму.

За умовчанням встановлена ​​горизонтальна орієнтація розмірного тексту навіть для вертикальних розмірів.

Положення розмірного тексту по горизонталі

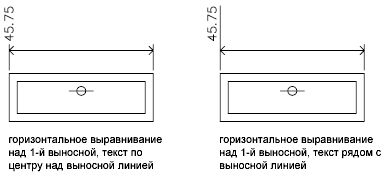

Положення тексту вздовж розмірної лінії по відношенню до виносних лініях називають розміщенням тексту. Для довільного розміщення тексту при нанесенні розміру слід включити опцію "Розміщення тексту вручну на вкладці "Розміщення" діалогового вікна "Змінити / новий розмірний стиль" . Для автоматичного розміщення тексту в центрі розмірної лінії або у однієї з виносних ліній використовуються опції розміщення, що встановлюють потрібний режим .

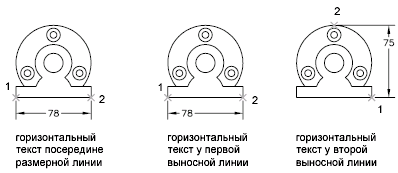

Перша і друга виносні лінії визначаються послідовністю вказівки початкових точок виносних ліній під час побудови розміру. Для кутових розмірів другого виносна лінія повернута в напрямку проти годинникової стрілки від першої. На наступному кресленні цифрою 1 позначена перша початкова точка виносних ліній, цифрою 2 - друга.

При розміщенні тексту створюваного розміру вручну є можливість вказівки положення тексту в будь-якому місці вздовж розмірної лінії, між виносними лініями або зовні. Цей режим дозволяє найбільш оптимально розміщувати текст за наявності дуже обмеженої місця. Однак при використанні горизонтальної орієнтації розмірного тексту досягається велика акуратність нанесення послідовності розмірів.

Положення розмірного тексту по вертикалі

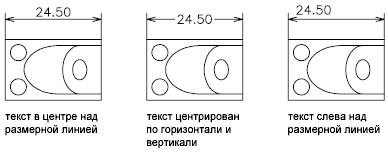

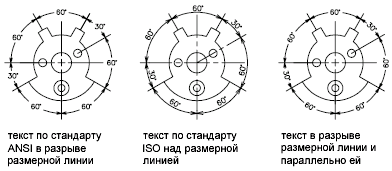

Положення тексту по відношенню до розмірної лінії називають вертикальними розміщенням тексту. Текст може розміщуватися над або під розмірною лінією, а також у центрі розмірної лінії. У відповідності зі стандартами ANSI, розмірний текст зазвичай розміщується в центрі, розриваючи розмірну лінію. Стандарти ISO передбачають розташування розмірного тексту над розмірною лінією або за межами об'єкта на який наносяться розміри. На наступних кресленнях показані приклади допустимого за стандартами ISO нанесення розмірного тексту.

На розмірний текст впливають і інші параметри, наприклад "Орієнтація тексту". Так, якщо встановлена ​​горизонтальна орієнтація, то текст, що розміщується між виносними лініями в центрі розмірної лінії, орієнтується горизонтально, як показано на лівому кресленні вище. Тут орієнтація тексту зберігається горизонтальній навіть у тому випадку, коли розмірна лінія не розташована горизонтально.
