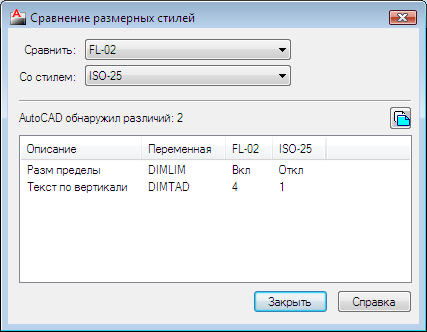

Діалогове вікно "Порівняння розмірних стилів"
Вікно використовується для порівняння двох розмірних стилів або перегляду переліку всіх властивостей стилю.
Зведена інформація
Результати порівняння можна скопіювати в буфер обміну, а потім вставити в будь-яке інше додаток.
Відображаються наступні параметри.
Порівняти
Вибір першого розмірного стилю для порівняння.
Зі стилем
Вибір другого розмірного стилю для порівняння. Якщо в якості другого стилю вибрати <немає> або той же стиль, що і перший, відобразяться всі властивості цього розмірного стилю.
Після порівняння виводяться такі дані про незбіжних властивостях:
Опис властивості
Розмірна змінна, що задає це властивість
Значення системних змінних для властивостей, що розрізняються для порівнюваних розмірних стилів
Результат
Відображає результат порівняння розмірних стилів. При порівнянні двох стилів відображаються розрізняються властивості. Якщо в якості другого стилю вибрати <немає> або той же стиль, що і перший, відобразяться всі властивості цього розмірного стилю.
Кнопка "Копіювати в буфер обміну"
Копіювання результатів порівняння в буфер обміну. Потім можна вставити результати в інші програми, такі як текстові редактори і електронні таблиці.
Команда -рзмстиль
Створення і модифікація розмірних стилів.
Зведена інформація
Для обраного розмірного стилю можна зберегти або відновити системні розмірні змінні.
Наявні наступні запити.
Поточний розмірний стиль: < поточний > Аннотатівний: < поточний>
Опція для розмірного стилю
[Аннотативный / Сохранить / Восстановить / СТатус / Переменные / Применить / ? ] <Відновити>: введіть параметр або натисніть клавішу Enter
Аннотатівний
Створює аннотатівний розмірний стиль.
Зберегти
Зберігає в розмірному стилі поточні значення розмірних змінних.
Ім'я
Зберігає поточні значення розмірних змінних в розмірному стилі із заданим ім'ям. Новий розмірний стиль стає поточним.
Якщо ввести ім'я існуючого розмірного стилю, будуть видані наступні запити:
Це ім'я вже використовується; перевизначити його? <Н>: введіть д або натисніть клавішу Enter
Якщо ввести y , асоціативні розміри, нанесені із застосуванням даного стилю, регенеруються.
Якщо ввести ~ імя_стіля, будуть показані результати порівняння поточних розмірних установок і стилю із заданим ім'ям. Відображаються тільки розрізняються параметри.Значення поточного параметра виводиться в першому стовпці, значення порівнюваного параметра - у другому.
?-Виведення списку розмірних стилів
Виводить список іменованих розмірних стилів поточного креслення.
Відновити
Встановлює значення розмірних змінних згідно вказаного розмірного стилю.
Ім'я
Встановлює зазначений стиль поточним.
Якщо у відповідь на підказку ввести тильду (~) і вказати після неї ім'я стилю, що необхідно зберегти, будуть показані результати порівняння поточних розмірних установок і стилю із заданим ім'ям. Відображаються тільки розрізняються параметри. Значення поточного параметра виводиться в першому стовпці, значення порівнюваного параметра - у другому. Після виведення списку відмінностей видається попередній запит.
?-Виведення списку розмірних стилів
Виводить список іменованих розмірних стилів поточного креслення.
Вибрати розмір
Обраним розмірами призначається поточний розмірний стиль.
Стан
Виводить список поточних значень всіх розмірних змінних.
Змінні
Виводить список значень розмірних змінних зазначеного стилю, але не змінює поточні установки.
Ім'я
Виведення списку значень розмірних змінних для зазначеного стилю.
Якщо у відповідь на підказку ввести тильду (~) і вказати після неї ім'я стилю, будуть показані результати порівняння поточних розмірних установок і стилю із заданим ім'ям.Відображаються тільки розрізняються параметри. Значення поточного параметра виводиться в першому стовпці, значення порівнюваного параметра - у другому.
?-Виведення списку розмірних стилів
Виводить список іменованих розмірних стилів поточного креслення.
Вибрати розмір
Виводить ім'я розмірного стилю і список всіх перевизначень розмірних установок для обраного розмірного об'єкта.
Застосувати
Оновлює вибрані розмірні об'єкти відповідно з поточним розмірним стилем і діючими перевизначення.
Інтервал між розмірними лініями існуючих базових розмірів не оновлюється (див. опис системної змінної DIMDLI ); параметри розмірного тексту не оновлюються.
?-Виведення списку розмірних стилів
Виводить список іменованих розмірних стилів поточного креслення.
