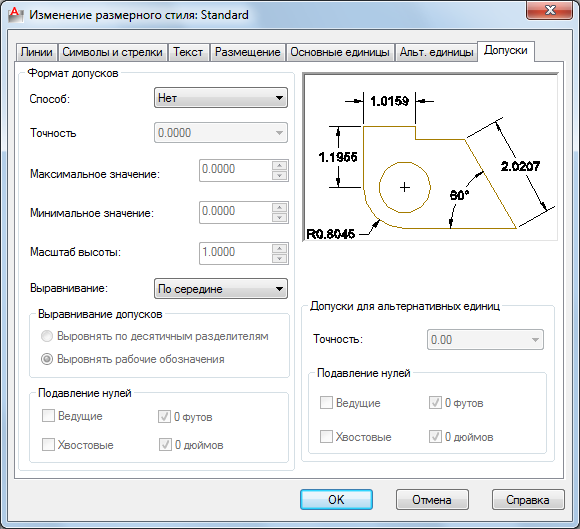

Вкладка "Допуски"
Завдання параметрів відображення та формату допусків розмірного тексту.
Відображаються наступні параметри.
Формат допусків
Управління форматом допусків.
Метод
Спосіб визначення допусків. (Системна змінна DIMTOL )
Ні: Відключення показу допусків. Системної змінної DIMTOL присвоюється значення 0.
Симетрично: Наносяться два граничних відхилення, за допомогою яких виводиться розмірний текст з однаковими верхнім і нижнім граничними відхиленнями. Допуск відділяється від розміру символом "±". Значення вводиться в поле "Максимальне значення". Системної змінної DIMTOL присвоюється значення 1. Системної змінноїDIMLIM присвоюється значення 0.
Відхилення: Нанесення двох граничних відхилень. Розмірний текст виводиться з різними верхнім і нижнім граничними відхиленнями. Знак "плюс" (+) ставиться перед значенням допустимої відхилення, що вводиться в поле "Максимальне значення", а знак "мінус" (-) - перед значенням допустимої відхилення, яке вводиться в поле "Мінімальне значення". Системної змінної DIMTOL присвоюється значення 1. Системної змінної DIMLIM присвоюється значення 0.
Граничні розміри: Висновок розмірного тексту у вигляді граничних розмірів. Максимальний граничний розмір розташовується над мінімальним. Найбільший граничний розмір виходить додатком до номінального розміру верхнього граничного відхилення; найменший - вирахуванням з номінального розміру нижнього граничного відхилення. Системної змінної DIMTOL присвоюється значення 0. Системної змінної DIMLIM присвоюється значення 1.
Номінальний: висновок розмірного тексту у вигляді номінального розміру, укладеного в рамку. Величина зазору між розмірним текстом і рамкою зберігається у зміннійDIMGAP у вигляді негативного числа.
Точність
Установлює число десяткових знаків. (Системна змінна DIMTDEC )
Максимальне значення
Встановлює значення верхньої граничного відхилення. При включенні опції "Симетрично" обом відхилень присвоюється це значення. (Системна змінна DIMTP )
Мінімальне значення
Встановлює значення нижнього граничного відхилення. (Системна змінна DIMTM )
Масштаб висоти
Встановлює поточну висоту тексту для відхилень. Обчислене відношення висоти тексту відхилення до висоти номінального розміру зберігається у змінній DIMTFAC .
Вирівнювання
Управляє вирівнюванням текстів відхилень.
Вгору: вирівнювання відхилення і номінального розміру по верху. При виборі цієї опції системної змінної DIMTOLJ присвоюється значення 2.
Посередині: вирівнювання відхилення і номінального розміру по середині розмірного тексту. При виборі цієї опції системної змінної DIMTOLJ присвоюється значення 1.
Вниз: вирівнювання відхилення і номінального розміру по низу. При виборі цієї опції системної змінної DIMTOLJ присвоюється значення 0.
Вирівнювання допусків
Управляє вирівнюванням значень верхнього і нижнього допуску при приміщенні їх один над одним
Вирівняти по десятковим розділювачам
Значення розділяються по їх десятковим розділювачам.
Вирівняти робочі позначення
Значення розділяються по їх робочим позначенням
Придушення нулів
Управління придушенням ведучих і замикаючих нулів, а також нульових значень футів і дюймів. (Системна змінна DIMTZIN )
Режим придушення нулів впливає і на результати перетворення дійсних чисел в рядки, виконуваного функціями AutoLISP ® RTOS і angtos .
Провідні
Придушення провідних нулів у всіх десяткових розмірах. Наприклад, 0,5000 записується як, 5000.
Хвостові
Пригнічує замикають нулі у всіх десяткових розмірах. Наприклад, 12,5000 представляється як 12,5, а 30,0000 - як 30.
0 футів
Пригнічує висновок значення футів в розмірі формату фути-дюйми, якщо відстань менше 1 фута. Наприклад, 0'-6 1/2 "представляється як 6 1/2".
0 дюймів
Пригнічує висновок значення дюймів у розмірі формату фути-дюйми, якщо відстань дорівнює цілому числу футів. Наприклад, 1'-0 "представляється як 1 '.
Допуски для альтернативних одиниць
Форматування допусків альтернативних одиниць.
Точність
Відображає і визначає число десяткових знаків після коми. (Системна змінна DIMALTTD )
Придушення нулів
Управління придушенням ведучих і замикаючих нулів, а також нульових значень футів і дюймів. (Системна змінна DIMALTTZ )
Провідні
Придушення провідних нулів у всіх десяткових розмірах. Наприклад, 0,5000 записується як, 5000.
Хвостові
Пригнічує замикають нулі у всіх десяткових розмірах. Наприклад, 12,5000 представляється як 12,5, а 30,0000 - як 30.
0 футів
Пригнічує висновок значення футів в розмірі формату фути-дюйми, якщо відстань менше 1 фута. Наприклад, 0'-6 1/2 "представляється як 6 1/2".
0 дюймів
Пригнічує висновок значення дюймів у розмірі формату фути-дюйми, якщо відстань дорівнює цілому числу футів. Наприклад, 1'-0 "представляється як 1 '.
Зразок
Виведення на екран зразків розмірних зображень, що відображають результат зміни параметрів розмірного стилю.
