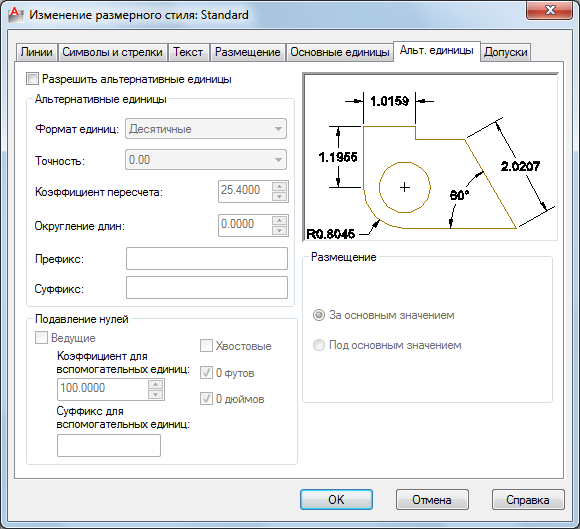

Вкладка "Альтернативні одиниці"

Завдання формату і точності для альтернативних розмірних одиниць.

Відображаються наступні параметри.

Дозволити альтернативні одиниці

Дозволяє використання альтернативних розмірних одиниць. Присвоєння системній змінній DIMALT значення 1.

Альтернативні одиниці

Відображає і визначає формат одиниць для всіх типів розмірів, крім кутових.

Формат одиниць

Визначення формату альтернативних одиниць. (Системна змінна DIMALTU )

Відносні розміри чисел в дрібних написах грунтуються на значенні змінної DIMTFAC (так само, як і для розмірних допусків).

Точність

Установка числа знаків після коми для альтернативних одиниць. (Системна змінна DIMALTD )

Коефіцієнт перерахунку

Визначення коефіцієнта перерахунку з основних одиниць в альтернативні. Наприклад, для перетворення дюймів у міліметри ввести 25,4 . Значення не робить впливу на кутові розміри і не застосовується для точності округлення або позитивних і негативних допусків. (Системна змінна DIMALTF )

Округлення

Встановлює правила округлення значень для всіх типів розмірів, крім кутових. Якщо задати точність 0,25 , всі виміряні відстані округлюються до найближчого значення, кратного 0,25. При введенні значення 1,0 все виміряні відстані округлюються до найближчого цілого значення. Число цифр у дрібних частинах відстаней залежить від точності, заданої в полі "Точність". (Системна змінна DIMALTRND )

Префікс

Визначення префікса альтернативного розмірного тексту. Для відображення спеціальних символів можна ввести текст вручну або використовувати коди управління.Наприклад, код управління %% c використовується для відображення позначення діаметру. (Системна змінна DIMAPOST )

Для отримання додаткових відомостей див. розділ Керуючі коди та спеціальні символи .

Суфікс

Визначення суфікса альтернативного розмірного тексту. Для відображення спеціальних символів можна ввести текст вручну або використовувати коди управління.Наприклад, введення тексту "см" призводить до відображення розмірного тексту, представленого на малюнку. Введений тут суфікс має пріоритет перед суфіксами за замовчуванням. (Системна змінна DIMAPOST )

Для отримання додаткових відомостей див. розділ Керуючі коди та спеціальні символи .

Придушення нулів

Управління придушенням ведучих і замикаючих нулів, а також нульових значень футів і дюймів. (Системна змінна DIMALTZ )

Провідні

Придушення провідних нулів у всіх десяткових розмірах. Наприклад, 0,5000 записується як, 5000.

Коефіцієнт для допоміжних одиниць

Завдання кількості допоміжних одиниць в основній одиниці. Використовується для обчислення величини відстані в допоміжних одиницях, якщо відстанню менше однієї основної одиниці. Наприклад, введіть 100, якщо використовується суфікс м і допоміжний суфікс для відображення значень в см .

Суфікс для допоміжних одиниць

Включає суфікс для допоміжної одиниці значення розміру. Для відображення спеціальних символів можна ввести текст вручну або використовувати коди управління.Наприклад, введіть см для відображення "0,96 м" як "96 см".

Прикінцеві

Пригнічує замикають нулі у всіх десяткових розмірах. Наприклад, 12,5000 представляється як 12,5, а 30,0000 - як 30.

0 футів

Пригнічує висновок значення футів в розмірі формату фути-дюйми, якщо відстань менше 1 фута. Наприклад, 0'-6 1/2 "представляється як 6 1/2".

0 дюймів

Пригнічує висновок значення дюймів у розмірі формату фути-дюйми, якщо відстань дорівнює цілому числу футів. Наприклад, 1'-0 "представляється як 1 '.

Розміщення

Управління становищем альтернативних одиниць в розмірному тексті.

За основним значенням

Значення в альтернативних одиницях записується в розмірному тексті відразу ж за значенням в основних.

Під основним значенням

Значення в альтернативних одиницях записується в розмірному тексті під значенням в основних.

Зразок

Виведення на екран зразків розмірних зображень, що відображають результат зміни параметрів розмірного стилю.
