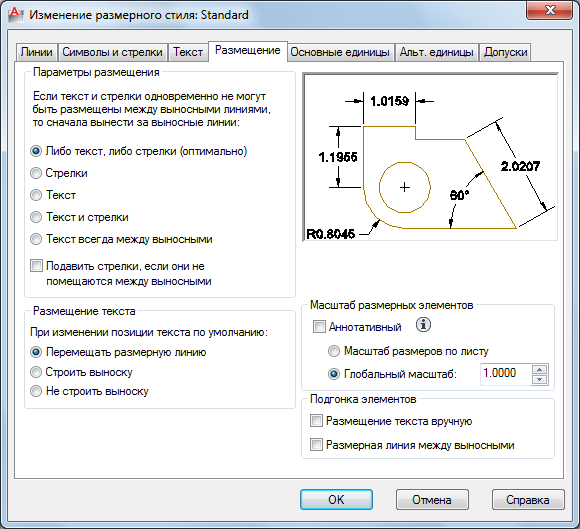

Вкладка "Розміщення"

Управління становищем розмірного тексту, стрілок, виносок і розмірної лінії.

Відображаються наступні параметри.

Опції розміщення

Управляє розміщенням тексту і розмірних стрілок між виносними лініями або поза їх, залежно від відстані між виносними лініями.

Якщо місця достатньо, текст і стрілки розташовуються між виносними лініями. В іншому випадку підбирається оптимальний варіант розміщення. (Системні змінні DIMATFIT ,DIMTIX і DIMSOXD )

Або текст, або стрілки (оптимально)

Переміщує або текст, або стрілки за межі виносних ліній залежно від того, яке розташування є найбільш оптимальним (системна змінна DIMATFIT ).

Якщо є достатньо місця, то текст і стрілки розміщуються між виносними лініями. В іншому разі або текст, або стрілки переміщуються в залежності від того, яке розташування найбільш оптимально.

Якщо місця достатньо тільки для тексту, то розмірна напис наноситься між виносними лініями, а стрілки розташовуються зовні.

Якщо місця достатньо тільки для стрілок, то між виносними лініями розташовуються тільки стрілки, а текст виноситься назовні.

Якщо ні для стрілок, ні для тексту місця недостатньо, то і текст, і стрілки розміщуються поза виносних ліній.

Стрілки

Спочатку переміщує стрілки за межі виносних ліній, потім текст (системна змінна DIMATFIT ).

Якщо є достатньо місця, то текст і стрілки розміщуються між виносними лініями.

Якщо місця достатньо тільки для стрілок, то між виносними лініями розташовуються тільки стрілки, а текст виноситься назовні.

Якщо для стрілок місця недостатньо, то і текст, і стрілки розміщуються поза виносних ліній.

Текст

Спочатку переміщує текст за межі виносних ліній, потім стрілки (системна змінна DIMATFIT ).

Якщо є достатньо місця, текст і стрілки розміщуються між виносними лініями.

Якщо місця достатньо тільки для тексту, то розмірна напис наноситься між виносними лініями, а стрілки розпорядженні зовні.

Якщо для тексту місця недостатньо, то і текст, і стрілки розміщуються поза виносних ліній.

Текст і стрілки

Якщо для тексту і стрілок місця недостатньо, то і текст, і стрілки розташовуються поза виносних ліній (системна змінна DIMATFIT ).

Текст завжди між виносними

Текст завжди розміщується між виносними лініями. (Системна змінна DIMTIX )

Придушити стрілки, якщо вони не вміщуються між виносними лініями

Якщо для стрілок недостатньо місця між виносними лініями, вони придушуються. (Системна змінна DIMSOXD )

Розміщення тексту

Описує поведінку програми при переміщенні розмірного тексту з позиції за замовчуванням (заданої розмірним стилем). (Системна змінна DIMTMOVE )

Переміщати розмірну лінію

Якщо вибрана ця опція, розмірна лінія переміщається при переміщенні розмірного тексту. (Системна змінна DIMTMOVE )

Будувати виноску

Якщо вибрана ця опція, розмірні лінії не переміщаються при переміщенні розмірного тексту. Якщо текст віддалений від розмірної лінії, будується виноска, що з'єднує їх.Виноска не будується, якщо текст знаходиться дуже близько до розмірної лінії. (Системна змінна DIMTMOVE )

Не будувати виноску

Якщо вибрана ця опція, розмірні лінії не переміщаються при переміщенні розмірного тексту. Ніяких сполук тексту і розмірної лінії не проводиться. (Системна зміннаDIMTMOVE )

Масштаб розмірних елементів

Задає глобальний масштабний коефіцієнт або масштабування щодо простору листа.

Аннотатівний

Вказує, що розмір буде дорівнює аннотатівний . Клацніть на інформаційному значку, щоб дізнатися більше про аннотатівних об'єктах.

Масштаб розмірів по листу

Задає масштабний коефіцієнт, заснований на відношенні одиниць вимірювання на поточному видовому екрані простору моделі і в просторі листа. (Системна змінна DIMSCALE)

При роботі в просторі листа, але поза видового екрану простору моделі або при значенні змінної TILEMODE рівному 1 використовується значення масштабного коефіцієнта, за замовчуванням рівне 1,0, або значення системної змінної DIMSCALE.

Глобальний масштаб

Коефіцієнт масштабу для всіх параметрів розмірного стилю, які задають розміри, відстані і відступи, включаючи висоту тексту і величину стрілок. На виміряні значення розмірів цей параметр не впливає. (Системна змінна DIMSCALE )

Підгонка елементів

Додаткові опції для розміщення розмірного тексту.

"Розміщення тексту вручну"

Якщо дана опція включена, ігноруються всі режими розміщення по горизонталі і розмір поміщається в точку, зазначену у відповідь на запит "Положення розмірної лінії".(Системна змінна DIMUPT )

Розмірна лінія між виносними

Розмірна лінія малюється між образмереннимі точками, навіть якщо розмірні стрілки розміщуються поза цих точок. (Системна змінна DIMTOFL )

Зразок

Виведення на екран зразків розмірних зображень, що відображають результат зміни параметрів розмірного стилю.
