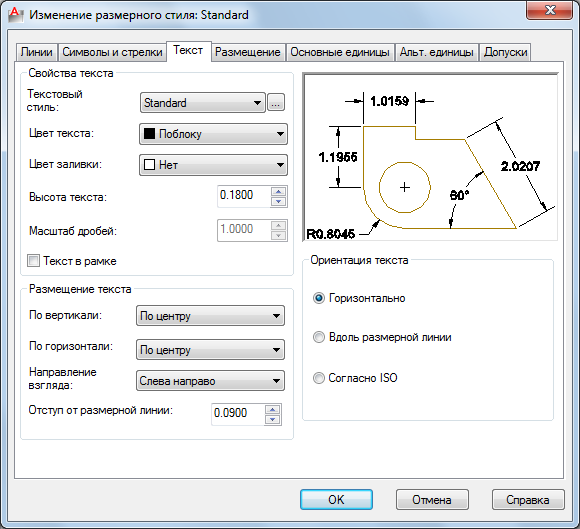

Вкладка "Текст"

Тут задають формат, розміщення і вирівнювання розмірних текстів.

Відображаються наступні параметри.

Властивості тексту

Управління форматом і висотою розмірних текстів.

Текстовий стиль

Список доступних текстових стилів.

Текстовий стиль (кнопка)

Виклик Діалогове вікно "Стилі тексту" , в якому можна створювати або змінювати текстові стилі. (Системна змінна DIMTXSTY)

Колір тексту

Встановлює колір розмірного тексту. При виборі значення "Вибір кольору" (воно знаходиться в кінці списку "Колір") відкривається діалогове вікно "Вибір кольору" . Також можна ввести назву кольору або його номер. (Системна змінна DIMCLRT )

Колір можна вибрати за його номером з існуючих 255 індексів кольору AutoCAD (ІЦА), з усієї палітри кольорів або з допомогою альбомів кольорів.

Колір заливки

Завдання кольору фону тексту в розмірах. При виборі значення "Вибір кольору" (воно знаходиться в кінці списку "Колір") відкривається діалогове вікно "Вибір кольору" .Також можна ввести назву кольору або його номер. (Системні змінні DIMTFILL і DIMTFILLCLR )

Колір можна вибрати за його номером з існуючих 255 індексів кольору AutoCAD (ІЦА), з усієї палітри кольорів або з допомогою альбомів кольорів.

Висота тексту

Встановлює поточну висоту розмірного тексту. Ввести значення в текстовому полі. Якщо в текстовому стилі задана фіксована висота (тобто значення висоти в стилі не дорівнює 0), то введена тут висота ігнорується. Тому, щоб користувач мав можливість змінювати висоту за допомогою вкладки "Текст", висота в описі використовуваного текстового стилю має дорівнювати 0. (Системна змінна DIMTXT )

Масштаб дробів

Задає масштаб дрібних значень щодо решти тексту. Ця опція доступна, тільки якщо для параметра "Формат одиниць" вкладки "Основні одиниці" задане значення "Дробові". Висота дрібних текстів визначається шляхом множення висоти звичайного тексту на даний коефіцієнт. (Системна змінна DIMTFAC )

Текст в рамці

Коли цей параметр вибрано, розмірний текст полягає в рамку. При включенні даної опції знак змінної DIMGAP змінюється на негативний.

Розміщення тексту

Завдання розміщення і вирівнювання розмірних текстів.

Вертикальний

Керує положенням розмірного тексту по вертикалі щодо розмірної лінії. (Системна змінна DIMTAD )

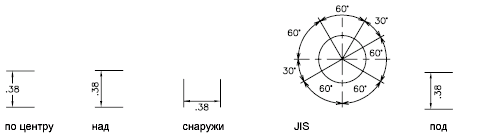

Варіанти вирівнювання по вертикалі:

По центру : Розташування розмірного тексту по центру між виносними лініями.

Над лінією: Розташування розмірного тексту над розмірною лінією. Відстань від розмірної лінії до базової лінії нижньої межі тексту одно поточному значенню зазору тексту. Див параметр "Відступ від розмірної лінії".

Зовні: Розташування розмірного тексту поруч з розмірною лінією з боку, найбільш віддаленої від першого визначальною точки.

JIS: Розміщення розмірного тексту згідно з вимогами промислових стандартів Японії JIS (Japanese Industrial Standards).

Під лінією: Розташування розмірного тексту під розмірною лінією. Відстань від розмірної лінії до базової лінії нижньої межі тексту одно поточному значенню зазору тексту. Див параметр "Відступ від розмірної лінії".

Горизонтальний

Управління становищем розмірного тексту по горизонталі уздовж розмірної лінії щодо внесених ліній. (Системна змінна DIMJUST )

Варіанти вирівнювання по горизонталі:

По центру : Розташування розмірного тексту по центру між виносними лініями уздовж розмірної лінії.

У першої виносної: Розташування тексту зліва у першому виносної лінії. Відстань від виносної лінії до тексту дорівнює сумі подвоєною величини розмірної стрілки і текстового зазору. Див розділи "Стрілки" і "Відступ від розмірної лінії".

У другої виносної: Розташування тексту праворуч у другої виносної лінії. Відстань від виносної лінії до тексту дорівнює сумі подвоєною величини розмірної стрілки і текстового зазору. Див розділи "Стрілки" і "Відступ від розмірної лінії".

Над першим внесений : Розташування тексту над або уздовж першої виносної лінії.

Над другої виносної: Розташування тексту над або уздовж другої виносної лінії.

Напрям погляду

Управління напрямком погляду для розмірного тексту. (Системна змінна DIMTXTDIRECTION )

Напрям погляду включає наступні параметри:

Зліва направо: Розміщення тексту, що читається зліва направо.

Справа наліво: Розміщення тексту, що читається справа наліво.

Відступ від розмірної лінії

Встановлює поточний зазор тексту ширину порожнього простору навколо тексту, розташованого в розриві розмірної лінії.

Також це значення використовується як мінімальна довжина фрагментів розірваної розмірної лінії.

Текст розташовується між виносними лініями тільки за умови, що довжини цих фрагментів НЕ будуть менше величини зазору тексту. Якщо текст розташований над розмірною лінією або під нею, він поміщається між виносними лініями, тільки якщо там достатньо місця для розмірних стрілок і розмірного тексту, віддалених один від одного на величину зазору тексту. (Системна змінна DIMGAP )

Орієнтація тексту

Управляє орієнтацією розмірного тексту між розмірними лініями і поза ними. (Системні змінні DIMTIH і DIMTOH )

Горизонтальний

Розміщує текст горизонтально.

Уздовж розмірної лінії

Текст розміщується вздовж розмірної лінії.

Згідно ISO

Розмірний текст розташовується уздовж розмірної лінії, якщо знаходиться всередині виносних ліній, або горизонтально, якщо знаходиться зовні.

Зразок

Виведення на екран зразків розмірних зображень, що відображають результат зміни параметрів розмірного стилю.
