Розмірні стилі Коротко про розмірні стилі

Розмірний стиль - це іменований набір розмірних параметрів, керуючих зовнішнім виглядом розмірів, наприклад стилем стрілок, розташуванням тексту і двосторонніми допусками.

Використання розмірних стилів дозволяє швидко форматувати розміри, забезпечуючи їх відповідність державним стандартам і стандартам підприємства.

При нанесенні розміру використовуються параметри поточного розмірного стилю.

При зміні параметрів розмірного стилю всі розміри на кресленні, що використовують цей стиль, оновлюються автоматично.

Можна створити розмірні підстилі для зазначених типів розмірів, які відрізняються від поточного розмірного стилю.

При необхідності розмірний стиль можна на час перевизначити.

Створення і модифікація розмірних стилів.

Способи доступу

Кнопка

Стрічка: Вкладка "Анотації" панель "Розміри" "Розмірний стиль"

Команда РЗМСТИЛЬ

Зведена інформація

Відкривається діалогове вікно "Диспетчер розмірних стилів".

Розмірний стиль являє собою іменовану колекцію параметрів розміру, керуючу відображенням розмірів. Використання розмірних стилів дозволяє швидко форматувати розміри, забезпечуючи їх відповідність стандартам.

Якщо ввести в командному рядку -рзмстиль, відображаються параметри.

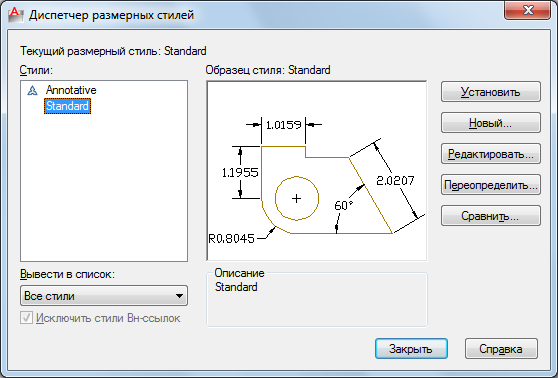

Диспетчер розмірних стилів

Тут створюються нові стилі, встановлюється поточний стиль, модифікуються наявні стилі, задаються перевизначення поточних розмірних стилів і виконується порівняння стилів.

Відображаються наступні параметри.

Поточний розмірний стиль

Відображає ім'я поточного розмірного стилю. За замовчуванням застосовується розмірний стиль СТАНДАРТ. Поточний стиль застосовується до наноситься розмірами.

Стилі

Виведення списку розмірних стилів креслення. Поточний стиль виділений. Натисканням правою кнопкою миші у списку викликається контекстне меню, за допомогою якого можна встановлювати поточний стиль, перейменовувати і видаляти стилі. Стиль, який є поточним або використовується в поточному кресленні, неможливо видалити. Значок до імені стилю вказує, що стиль буде відповідати аннотатівний

Якщо не включена опція "Виключити стилі зовнішніх посилань", розмірні стилі відображаються в кресленнях, на які є зовнішні посилання, у форматі, використовуваному для всіх іменованих об'єктів, на які є зовнішні посилання. Хоча такі стилі не можна змінювати, перейменовувати і робити поточними, на їх основі можна створювати нові стилі.

Наявні в кресленні розмірні стилі визначають зовнішній вигляд розмірів.

Вивести в список

Управління відображенням стилів у списку "Стилі". Якщо необхідно, щоб на кресленні відображалися всі розмірні стилі, слід вибрати "Всі стилі". Якщо необхідно, щоб на кресленні відображалися розмірні стилі тільки нанесених розмірів, слід вибрати "Задіяні стилі".

Виключити стилі зовнішніх посилань

Якщо ця опція включена, у кресленнях, на які є зовнішні посилання, не використовуються стилі зі списку "Стилі".

Зразок

Графічне представлення стилю, обраного в списку "Стилі".

Опис

Опис стилю, обраного в списку "Стилі", по відношенню до поточного стилю. Якщо опис не поміщається у вікні, необхідно натиснути на панелі і за допомогою клавіш зі стрілкою прокрутити текст вниз.

Встановити

Установка поточним розмірного стилю, виділеного у списку "Стилі". Поточний стиль застосовується до наноситься розмірами.

Новий

Відображає діалогове вікно "Створення нового розмірного стилю" , в якому можна задати параметри нового розмірного стилю.

Редагування

Відображає діалогове вікно "Редагування розмірного стилю" , в якому проводиться модифікація параметрів стилю. Опції цього вікна аналогічні опціях діалогового вікна "Новий розмірний стиль".

Перевизначити

Відображає діалогове вікно "Перевизначення поточного стилю", в якому можна тимчасово перевизначити параметри стилю. Опції цього вікна аналогічні опціях діалогового вікна "Новий розмірний стиль". Перевизначення відображаються в списку "Стилі" як стилі з незбереження змінами.

Порівняти

Відображає діалогове вікно "Порівняння розмірних стилів" , в якому можна порівняти два розмірні стилю або вивести список всіх властивостей одного розмірного стилю.
