Стилі аннотатівного тексту
Текст, що має властивість аннотатівний, служить для створення приміток і міток на кресленні. Аннотатівний текст створюється на основі аннотатівного стилю тексту, який визначає висоту тексту на аркуші паперу.
Більш детальну інформацію про створення аннотатівного тексту і про роботу з ним див Створення аннотатівного тексту .
Створення аннотатівного тексту
Текст, що має властивість аннотатівний, служить для створення приміток і міток на кресленні. Аннотатівний текст створюється на основі аннотатівного стилю тексту, який визначає висоту тексту на аркуші паперу.
Поточний масштаб анотацій автоматично визначає розмір тексту, відображуваного в просторі моделі і на видових екранах простору листа.
Наприклад, якщо відображається на аркуші текст повинен мати висоту 3/16 дюйма, можна задати значення 3/16 дюйма для висоти на аркуші в текстовому стилі. Якщо для видового екрану заданий масштаб "1/2 дюйма = 1 футу 10 дюймам", при додаванні тексту на цьому видовому екрані поточний масштаб анотацій, для якого задано те ж значення, що і для масштабу видового екрану, забезпечує автоматичне масштабування тексту до висоти приблизно 4,5 дюйма.
Можна також перетворити звичайний текст в аннотатівний, змінивши значення властивості "Аннотатівний" на "Так" ("Вкл.") Стосовно до даного тексту. Це відноситься до будь-якого тексту, створеному на основі стилів тексту або за допомогою команд ТЕКСТ і МТЕКСТ .

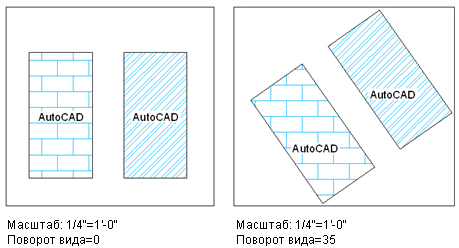

Можна задати орієнтацію аннотатівних текстових об'єктів, відповідну орієнтації аркуша паперу. Боле детальну інформацію про завдання орієнтації аннотатівних об'єктів дивЗавдання орієнтації анотацій .
Завдання орієнтації анотацій
Аннотатівние блоки і текст можна налаштувати таким чином, що їх орієнтація буде відповідати орієнтації аркуша. Орієнтація аннотатівной штрихування завжди збігається з орієнтацією листа.
Навіть у тому випадку, якщо вид у видовому екрані листа викривлений або видовий екран не є плоским, орієнтація цих об'єктів у видових екранах аркуша відповідає орієнтації аркуша.
Аннотатівние атрибути в блоках відповідають орієнтації аркуша паперу для блоку.

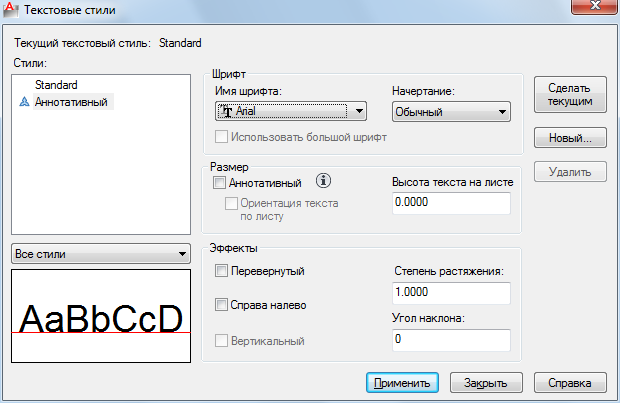

Діалогове вікно "Стилі тексту"
Створення, зміна або визначення стилів тексту.
Створення
та редагування текстових стилів
здійснюється у діалогову вікні, яке
відкривається із допомогою введення
команди СТИЛЬ або ж Стрічка: Аннотации-Текст-
Зведена інформація
Створення і зміна стилів тексту, а також завдання поточного іменованого стилю тексту.
Список параметрів
Поточний текстовий стиль. Відображає поточний стиль тексту.
Стилі
Відображає
список стилів тексту даного креслення.
Значок
перед
ім'ям стилю означає, що стиль
аннотатівний
.
Ім'я стилю може містити до 255 символів. В іменах можна використовувати букви і цифри, а також деякі спеціальні знаки: знак долара ($), підкреслення (_) і дефіс (-).
Фільтр списку стилів
Із списку можна вибрати, чи всі стилі, або тільки використовувані, відображаються в списку.
Перегляд
Відображення пробного тексту, який динамічно змінюється при зміні шрифтів та налаштування ефектів.
Шрифт
Зміна шрифту стилю.
Примітка Якщо користувач змінив орієнтацію або шрифт для існуючого стилю тексту, все що використовують його текстові об'єкти змінюються при наступній регенерації креслення.
Ім'я шрифту
Виведення списку всіх зареєстрованих шрифтів TrueType і SHX-шрифтів, що знаходяться в папці Fonts.
При виборі імені зі списку програма читає файл відповідного шрифту. Завантаження описів символів файлу виконується автоматично (якщо тільки цей файл не використовується іншим текстовим стилем). Один і той же шрифт може використовуватися різними текстовими стилями. Додаткові відомості див Призначення шрифтів .
Накреслення
Накреслення символів шрифту (курсив, напівжирний або звичайний). Якщо встановлено прапорець "Використовувати великий шрифт", дана опція замінюється опцією "Великої шрифт", яка використовується для вибору імені файлу великого шрифту.
Використовувати великий шрифт
Використання файлу великого шрифту (для азіатських мов). Великі шрифти можуть бути створені тільки на базі файлів SHX-шрифтів.
Розмір
Зміна розміру тексту.
Аннотатівний
Вказується, що цей текст є аннотатівний.
Орієнтація тексту збігається з розміткою листа
Визначає, що орієнтація тексту в видових екранах простору листа збігається з орієнтацією в розмітці листа. Цей параметр не активний, якщо знято прапорець аннотатівний.
Висота або Висота тексту листа
Висота символів тексту. Введення значення висоти, більшого 0.0, призводить до автоматичної установки даного значення для стилю тексту. При введенні значення 0.0 висота символів тексту за замовчуванням встановлюється рівною останньому використаному значенням чи значенням, збереженому у файлі шаблону креслення.
При одному і тому ж значенні висоти відображається висота шрифтів TrueType може виявитися менше, ніж висота шрифтів SHX.
При виборі параметра "Аннотатівний" введене значення встановлює висоту символів тексту в просторі листа.
Ефекти
Завдання параметрів зображення шрифту: перевернутий, справа наліво, вертикальний, ступінь розтягування, кут нахилу.
Перевернутий
Відображення символів перевернутими.
Справа наліво
Відображення символів справа наліво.
Вертикальний
Написання тексту зверху вниз. Вертикальне напрямок може бути вибрано, тільки якщо воно підтримується використовуваним шрифтом. Для шрифтів TrueType воно неприпустимо.
Ступінь розтягування
Ступінь стиснення / розтягування символів. Завдання значення, меншого 1.0 , викликає стиснення. Завдання значення, більшого 1.0 , викликає розтяг.
Кут нахилу
Кут нахилу символів тексту. Значення кута нахилу тексту може лежати в діапазоні від -85 до +85 градусів.
Примітка Шрифти TrueType, до яких застосовуються описані в цьому розділі ефекти, можуть виглядати на екрані як напівжирні. Це, однак, виявляється тільки на екрані. При виведенні на плоттер всі стилі в точності відображають заданий для них форматування.
Встановити
Задає обраний стиль в якості поточного.
Новий
Відкриває діалогове вікно "Новий текстовий стиль" і автоматично призначає йому ім'я "стиль n "(де n - порядковий номер нового стилю). Можна або прийняти це ім'я, або ввести замість нього інше; потім необхідно натиснути "OK".
Видалити
Видалення зайвих текстових стилів.
Застосувати
Застосовує зміни стилю, зроблених у вікні діалогу, до поточного стилю і до тексту поточного стилю в кресленні.
