Робота з кольором

Окремим об’єктам і шарам малюнка можна присвоювати кольори. Задати колір можна по імені або за допомогою індексу кольорів AutoCAD – цілого числа від 1 до 255. Один і той же колір може бути призначений будь-якій кількості об’єктів і шарів. Кожному кольору, що використовуються в AutoCAD, можна поставити у відповідність перо плоттера; крім того, номери кольорів можуть допомогти при пошуку потрібних об’єктів малюнка на екрані.

Щоб задати колір, треба ввести або його ім’я, або номер. Стандартні імена присвоєні лише кольорам з номерами від 1 до 7: 1 – червоний; 2 – жовтий; 3 – зелений; 4 –блакитний; 5 – синій; 6 – фіолетовий; 7 – чорний/білий.

Кольори з номерами від 8 до 255 задаються або по номеру, або вибором в діалоговому вікні. За замовчуванням використовується колір з номером 7, білий або чорний, залежно від того, на якому фоні проводиться малювання.

Робота з типами ліній

Тип лінії описується повторюваною послідовністю штрихів, точок і пропусків. Лінії складних типів, крім того, можуть включати в себе різні символи. Конкретні послідовності штрихів і точок, відносні довжини штрихів і пропусків, а також характеристики текстових елементів, що включаються і форм визначаються ім’ям типу лінії і його описом.

Користувач має можливість створювати власні типи ліній. Для роботи з яким-небудь типом лінії, його заздалегідь потрібно завантажити в малюнок. Для завантаження необхідно, щоб визначення типу лінії було в бібліотечному LIN-файлі типів ліній.

Властивості об'єктів

У правління властивостями об'єктів.

Способи доступу

Кнопка

Стрічка: Вкладка "Вид" панель "Палітри" "Властивості"

Контекстне меню: Виберіть об'єкти для перегляду / редагування властивостей, натисніть праву кнопку миші в області малювання і виберіть "Властивості".

Команда ОКНОСВ

Зведена інформація

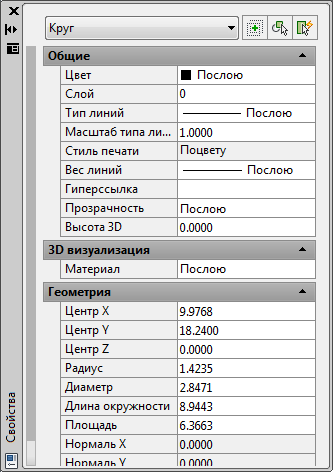

На палітрі властивостей відображається список властивостей вибраних об'єктів.

Якщо вибрано кілька об'єктів, відображаються тільки властивості, загальні для всіх обраних об'єктів.

Якщо не обраний жоден об'єкт, то відображаються тільки поточні параметри загальних властивостей.

Можна також переглядати або змінювати властивості об'єктів сторонніх додатків, написаних відповідно до вимог стандартного інтерфейсу прикладного програмування (Application Programming Interface, API) AutoCAD.

Існує декілька загальних властивостей, притаманних усім об'єктам. Решта властивості об'єктів визначаються за їх типами.

Список параметрів

Колір

Зміна кольору обраних об'єктів.

Наприклад, щоб змінити колір на червоний, потрібно ввести червоний або 1 . Щоб встановити колір об'єкта рівним кольором його шару, слід ввести Послою. Щоб об'єкт успадкував колір блоку, до якого він входить, слід ввести поблоку.

Шар

Зміна шару обраних об'єктів.

Тип ліній

Зміна типу лінії обраних об'єктів.

Якщо новий тип лінії не завантажено, здійснюється програмна спроба завантажити його з стандартного бібліотечного файлу типів ліній acad.lin. Якщо виконання процедури завершилося невдало, слід завантажити цей тип лінії вручну за допомогою команди ТИПЛИН.

Масштабу типу лінії

Зміна масштабу типу лінії обраних об'єктів.

Вага ліній

Зміна ваги лінії обраних об'єктів. Вага ліній повинен мати значення із стандартного ряду. При введенні значення, відсутнього в цьому ряду, воно приводиться до найближчого стандартного.

Висота

Зміна висоти двовимірного об'єкта по осі Z .

Спроба змінити висоту тривимірної полілінії, розміру або видового екрану листа не дає жодних результатів.

Прозорість

Зміна рівня прозорості вибраних об'єктів.

Встановіть прозорість "Після" або "ПоБлоку" або введіть значення від 0 до 90.

Матеріал

Змінює матеріал обраних об'єктів, якщо він застосовується.
