Знищення шарів

Знищувати шари можна в будь-який момент сеансу роботи. Не можна знищити шар з ім’ям “0”, поточний шар, а також шари, що залежить від зовнішніх посилань чи такі, що містять об’єкти.

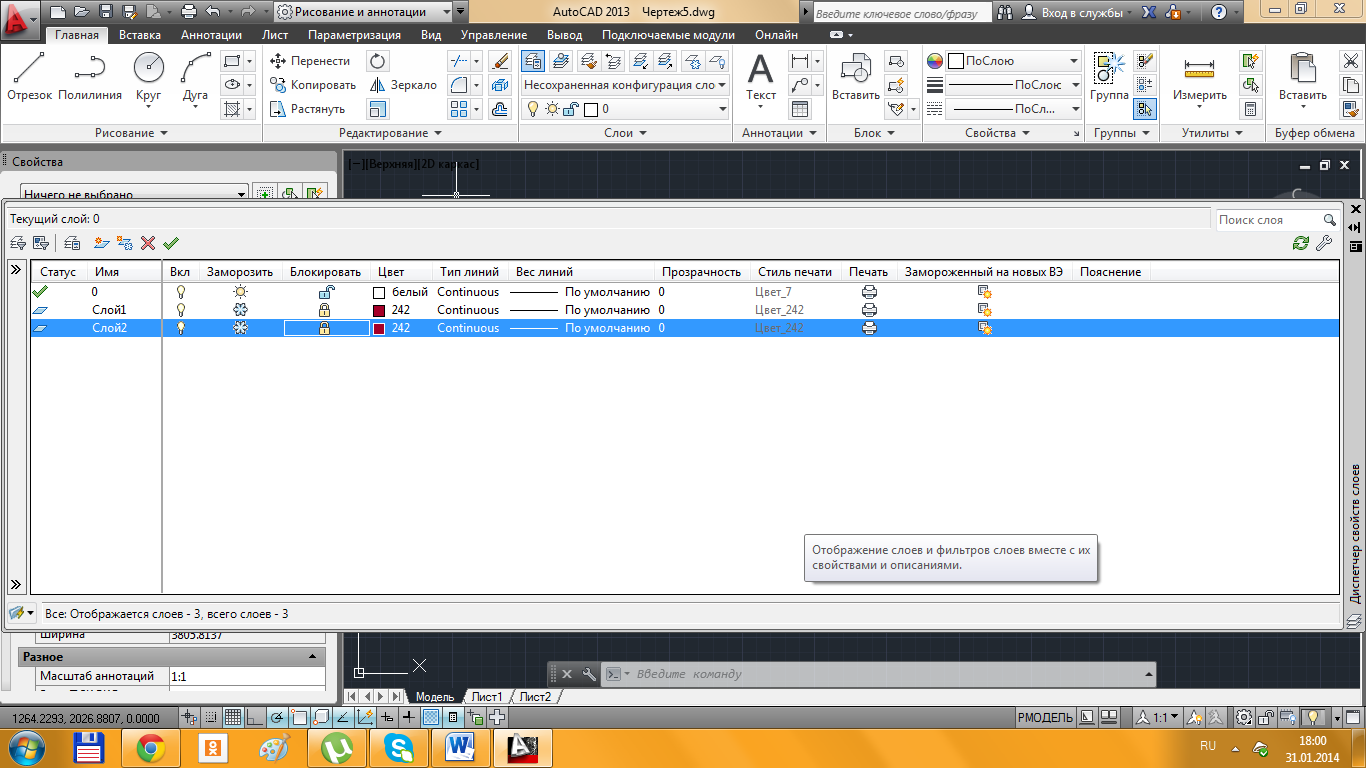

Для знищення шару: У діалоговому вікні “Диспетчер свойств слоев” вибрати необхідний шар або декілька шарів і натиснути кнопку “Удалить”. Натиснути кнопку “OK”. Якщо на один з вибраних шарів посилається який-небудь блок, нехай навіть не вставлений в малюнок, то такий шар знищити не можна.

Установка поточного шару

Усі об’єкти, що створюються в AutoCAD, розміщуються на поточному шарі. При установці нового поточного шару всі об’єкти будуть створюватися на цьому шарі з використанням призначених йому кольору і типу лінії. Заморожені і залежні від посилань шари не можна зробити поточними.

Для установки поточного шару: У діалоговому вікні “Диспетчер свойств слоев” вибрати необхідний шар і натиснути кнопку “Статус”. Натиснути кнопку “OK”.

Встановити поточний шар можна шляхом вибору його з управляючого списку “Слои” інформаційної стрічки Главная.

Для установки поточним шару, призначеного якому-небудь об’єкту малюнка, потрібно виділити цей об’єкт, а потім натиснути кнопку “Сделать слой объекта текущим”.

Управління видимістю шарів

AutoCAD не відображає об’єкти на екрані і не виводить їх на плоттер, якщо вони розташовані на невидимих шарах. Якщо при роботі з деталями малюнка на одному або декількох шарах малюнок дуже захаращений, можна відключити або заморозити шари, які не використовуються. Таким же чином можна заборонити виведення на плоттер зайвих деталей.

Вибір способу відключення видимості шарів залежить від ситуації і від розмірів малюнка. Рекомендується заморожувати лише ті шари, для яких точно відомо, що вони досить тривалий час не будуть потрібні в роботі.

Включення і відключення шарів

– шар включений, – шар відключений.

Об’єкти, розташовані на відключених або заморожених шарах, не виводяться ні на екран, ні на плоттер. Однак об’єкти на відключених шарах беруть участь в регенерації, хоч їх і не видно на екрані. Шляхом відключення шарів можна уникнути регенерації малюнка при кожній операції розмороження якого-небудь шару. При включенні відключеного раніше шару AutoCAD перемальовує об’єкти, що знаходяться на ньому.

Заморожування і розмороження шарів

– шар заморожений, – шар розморожений.

Заморожування шарів використовується для прискорення виконання команди ВЭКРАН, для спрощення вибору об’єктів і зниження тривалості регенерації складних малюнків. AutoCAD не виводить об’єкти, розташовані на заморожених шарах, ні на екран, ні на плоттер. Рекомендується заморожувати шари, які тривалий час не будуть використовуватися при роботі. Після розмороження замороженого раніше шару, AutoCAD регенерує і виводить на екран усі об’єкти, розташовані на даному шарі.

Блокування та розблокування шарів

– шар заблокований, – шар не заблокований.

Блокування шарів доцільно застосовувати у випадках, коли потрібно редагувати об’єкти, розташовані на певних шарах, з можливістю перегляду об’єктів на інших шарах. Редагувати об’єкти на заблокованих шарах не можна; однак вони залишаються видимими, якщо шар включений і розморожений. Можна встановити блокований шар поточним і створювати на ньому об’єкти.

Можна також застосовувати до об’єктів на заблокованих шарах довідкові команди і прив’язуватися до них за допомогою режимів об’єктної прив’язки. Заблоковані шари можна включати і відключати, а також змінювати пов’язані з ними кольори і типи ліній.
