Удлинить
Подовження об'єктів відповідно до крайками інших об'єктів.
Способи доступу
Кнопка
Стрічка:Вкладка "Головна" панель "Редагування" "Подовжити"
Зведена інформація
Для подовження об'єктів спочатку виберіть кордону. Потім натисніть Enter і виберіть об'єкти для подовження. Для використання всіх об'єктів як кордонів натисніть Enter у відповідь на запит вибору об'єктів.
Список запитів
Наявні наступні запити.
Поточні налаштування: Проекція = поточна , Кромка = поточна
Вибрати граничні кромки ...
Вибрати об'єкти або <вибрати все>: Вибрати один або декілька об'єктів і натиснути Enter або натиснути Enter для вибору всіх відображених об'єктів
Вибрати подовжуються (+ Shift - обрізана) об'єкт або [ Лінія / Секрамка / Проекція / Кромка / Скасувати ]: Вибрати подовжуються об'єкти або, утримуючи SHIFT , вибрати обрізали об'єкт, або задати параметр
Вибір граничних кромок
Використання обраних об'єктів для визначення граничних кромок, до яких подовжується об'єкт.
Подовжуються об'єкти
Вказує об'єкти для подовження. Натисніть Enter для завершення команди.
Клавіша Shift для обрізки
Обрізка обраних об'єктів до найближчої кромки, а не подовження. Це простий метод перемикання між обрізанням і подовженням.
Лінія
Вибір усіх, що перетинають лінію вибору. Лінія вибору - це послідовність тимчасових лінійних сегментів, задана за допомогою двох або більше точок. Лінія вибору не утворює замкнутий контур.
Секрамка
Дозволяє вибрати об'єкти, що знаходяться всередині прямокутної області, певної двома точками, і перетинають її.
Примітка Деякі рамки вибору об'єктів для розширення неоднозначні. Команда подовжуючи дозволяє вибір уздовж прямокутної січної рамки за годинниковою стрілкою від першої точки до першого виявленого об'єкта.

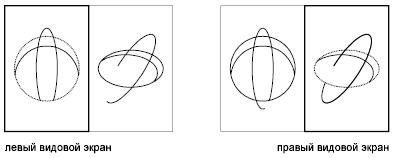

Проекція
Задає режим проектування, який використовується при подовженні об'єктів.
"Ні"
Без проектування. Подовжуються тільки об'єкти, що перетинаються в 3D просторі з граничними крайками.
ПСК

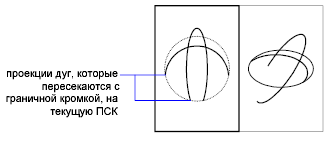

Завдання проектування на площину XY поточної ПСК. Подовжуються об'єкти, які не перетинаються в 3D просторі з граничними крайками.
Вид
Проекція уздовж поточного напряму погляду.
Крайка
Подовження об'єкта до перетину з уявної гранню іншого об'єкта або тільки до об'єкта, дійсно перетинає цей об'єкт в 3D-просторі.
З продовженням
Подовження граничної кромки до перетину з подовжуються об'єктом або його продовженням в 3D просторі.
Без продовження
Режим подовження об'єкта тільки до кромки, яку він реально перетинає в тривимірному просторі.
Скасувати
Скасування останніх змін, внесених за допомогою команди подовжити.
Сопряжение
Округлення кутів і сполучення об'єктів.
Способи доступу
Кнопка
Стрічка:Вкладка "Головна" панель "Редагування" "Сполучення" .
Зведена інформація

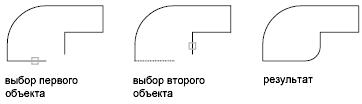

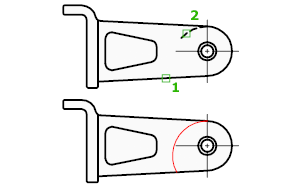

У прикладі створюється дуга, яка є дотичною до обох обраним відрізкам. Відрізки обрізаються по кінцях дуги. Для створення гострого кута задайте нульове значення радіусу.

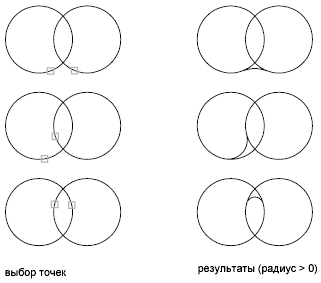

Можна з'єднувати сполученням дуги, кола, еліпси, еліптичні дуги, відрізки, полілінії, промені, сплайни і прямі.
Також можна з'єднувати сполученням 3D тіла і поверхні. Якщо для сполучення вибрати об'єкт-мережу, то можна перетворити мережу в тіло або поверхню і продовжити роботу.
Список запитів
Наявні наступні запити.
Поточні налаштування: Режим = поточний , Радіус з'єднання = поточний
Виберіть перший об'єкт або [ Скасувати / Полилиния / Радіус / С обрізанням / Кілька ]: Виберіть об'єкт будь-яким способом або задайте параметр
Перший об'єкт
Вибір першого з двох сполучених 2D об'єктів або кромки 3D тіла для округлення або сполучення кромки.
Виберіть другий об'єкт або натисніть клавішу SHIFT при виборі, щоб створити кут: Вибрати об'єкти будь-яким способом або утримувати клавішу SHIFT, щоб вибрати об'єкт і створити гострий кут

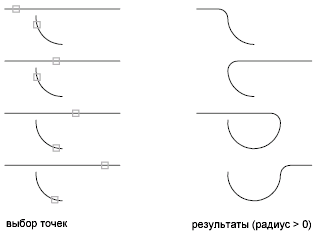

При виборі ліній, дуг або полилиний їх довжини регулюються для відповідності довжині сопрягающей дуги. Можна утримувати клавішу SHIFT при виборі об'єктів для заміни значення поточного радіуса сполучення на 0.
Спряжувані лінійні сегменти двовимірної полілінії не обов'язково є суміжними - між ними можуть перебувати інші сегменти. В останньому випадку команда Сполучення видаляє проміжні сегменти, замінюючи їх прилягаючими лініями.

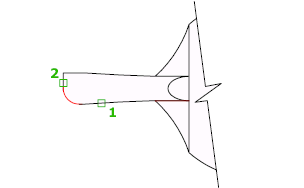

Сполучення дуг і кіл можна виконати декількома способами. Виберіть об'єкти там, де необхідно розташувати кінцеві точки сполучення.
Сполучення кіл проводиться за допомогою дуг відповідного радіуса; самі окружності при цьому не обрізаються.
У тривимірних об'єктах можливо сполучення декількох ребер; кожне з них слід вибирати окремо.
Радіус з'єднання < поточний >: Вкажіть відстань або натисніть ENTER
Виберіть кромку або [Ланцюг / Замкнутий контур / Радіус]: Виберіть кромки, введіть «ц» «з» або «ра»
Крайка
Вибір окремих крайок. Можна продовжити вибір окремих ребер аж до натискання клавіші ENTER.
При виборі трьох і більше крайок, що сходяться у вершині паралелепіпеда, в цій вершині з допомогою команди Сполучення будується кутове сполучення, яке при збігу радіусів трьох сполучень являє собою ділянку кулі.
Ланцюг
Замінює режим вибору однієї кромки на режим вибору ланцюга з декількох кромок, званий вибір ланцюга .
Ланцюг кромок
Вибір послідовності кромок, розташованих по дотичній один до одного. Наприклад, при виборі однієї кромки верхньої межі твердотільного тривимірного паралелепіпеда за допомогою команди Сполучення вибираються також всі розташовані по дотичній до нього кромки цієї грані.
Крайка
Встановлює режим вибору окремих крайок.
Контур
Завдання замкнутого контуру з ребер на межі тіла. Для будь-якого ребра можливі два замкнутих контуру. Після вибору контуру ребер пропонується Прийняти обраний набір або вибрати наступний замкнутий контур.
Радіус
Визначає радіус округленої кромки.
Скасувати
Скасовує попередню операцію в команді.
Полилиния
AutoCAD будує дуги сполучення у всіх точках перетину лінійних сегментів двовимірної полілінії.
Виберіть 2D полілінію:
Якщо два лінійних сегмента розділені дугою, при наближенні до якої вони сходяться, команда Сполучення замінює цю дугу сопрягающей дугою.
Радіус
Завдання радіусу сопрягающей дуги.
Введене значення визначає поточний радіус для наступних команд Сполучення. Зміна радіуса не впливає на сполучення, виконані раніше.
З обрізанням
Визначає, обрізає Чи Сполучення вибрані кромки по кінцевим точкам дуги сполучення.
Кілька
Округлення кутів у декількох наборів об'єктів.
ФАСКА
Побудова фасок в місцях перетину об'єктів.
Способи доступу
Кнопка
Стрічка:Вкладка "Головна" панель "Редагування" список, що розкривається "Фаски і сполучення" "Фаска"
Зведена інформація
Задані значення відстані і кутів застосовуються у порядку вибору об'єктів.
З'єднувати фаскою можна лінії, полілінії, промені і прямі.
Також можна з'єднувати фаскою 3D тіла і поверхні. Якщо для з'єднання фаскою обрано мережу, перед виконанням операції її можна перетворити в тіло або поверхню.
Список запитів
Наявні наступні запити.
(Режим ОБРІЗКА) Параметри фаски: Дліна1 = поточна , ДЛІНА2 = поточна
Виберіть перший відрізок або одним з методів вибору відрізків або введіть параметр
Перший відрізок
Визначає першу з двох кромок для визначення 2D фаски або зняття фаски кромки тривимірного твердотільного об'єкта.
При виборі ліній або полилиний їх довжини регулюються для відповідності довжині лінії фаски. Можна утримувати клавішу SHIFT при виборі об'єктів для заміни значення поточних відстаней фаски на 0.
Якщо вибрані об'єкти є лінійними сегментами двовимірної полілінії, вони повинні бути або суміжними, або розділеними одним сегментом. Якщо вони розділені іншим сегментом полілінії, команда фасках видалить сегмент, що розділяє їх, і замінить його фаскою.

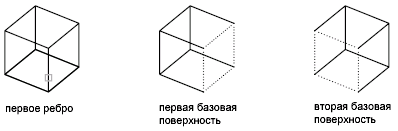

Якщо для зняття фаски вибрано ребро тривимірного тіла, необхідно вказати, яка з двох суміжних з ним граней є базовою поверхнею.
Задайте параметр вибору поверхні
Якщо ввести o або натиснути ENTER, обрана поверхню встановлюється в якості базової. Якщо ввести з , обраної стає другим поверхню, суміжна з зазначеним ребром.
Після вибору базової поверхні потрібно вказати, які з її ребер беруть участь в знятті фасок. Ребра можна вибирати окремо або всі разом.
Ребро

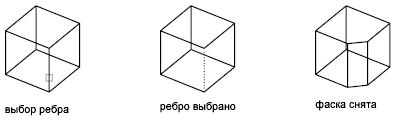

Дозволяє вказувати ребра окремо.
Замкнутий контур

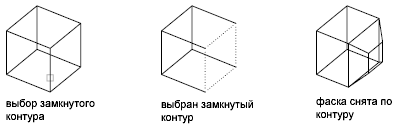

Перемикання в режим вибору замкнутих контурів.
Замкнутий контур межі
Вибір всіх ребер базової поверхні.
Скасувати
Скасовує попередню операцію в команді.
Полилиния
Побудова фасок уздовж всієї полілінії.
Пересічні сегменти полілінії з'єднуються фаскою в кожній вершині полілінії. Лінії фасок стають новими сегментами полілінії.
Якщо полілінія включає сегменти, які набагато коротше довжини фаски, у цих сегментів фаска не знімається.
Довжина

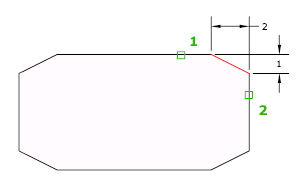

Завдання довжин фасок (відстаней від обраного перетину до кінців лінії фаски).
Якщо обидва значення довжини задані рівними нулю, команда фасках подовжує або обрізає дві лінії так, щоб вони закінчувалися в одній точці.
Кут
Завдання в якості параметрів фаски однієї з її довжин і величини кута.
Обрізка
Визначає, обрізає чи команда фасках вибрані грані по кінцевим точкам фаски.
Примітка Включення обрізки встановлює для системної змінної TRIMMODE значення 1; відключення обрізки присвоює системної змінної TRIMMODE значення 0.
Якщо системної змінної TRIMMODE встановлено значення 1, команда фасках обрізає пересічні лінії по кінцевим точкам лінії фаски. Якщо обрані лінії не перетинаються, команда фасках подовжить або обріже їх так, щоб вони перетнулися. Якщо змінній TRIMMODE встановлено значення 0, фаска знімається без обрізки обраних ліній.
Метод
Визначає, чи використовує команда фасках для побудови фаски значення двох довжин або значення довжини і величину кута.
Кілька
Створює фаски для кромок декількох наборів об'єктів.
Вираз
Управління довжиною фаски за допомогою математичного виразу. Список допустимих операторів і функцій див Управління геометрією за допомогою Диспетчера параметрів .
