Масштаб
Збільшення або зменшення вибраних об'єктів із збереженням пропорцій.
Способи доступу
Кнопка
Стрічка:Вкладка "Головна" панель "Редагування" "Масштаб"
Контекстне меню: Виберіть об'єкти для масштабування. Натисніть праву кнопку миші в області креслення і оберіть "Масштаб».
Зведена інформація

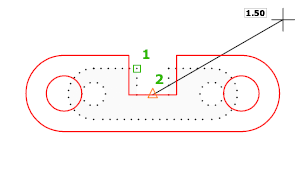

Для масштабування об'єкта вкажіть базову точку і масштабний коефіцієнт. Базова точка є центром операції масштабування і залишається нерухомою. Якщо масштабний коефіцієнт більше одиниці, об'єкт збільшується, Значення в межах від 0 до 1 зменшують об'єкт.
Список запитів
Наявні наступні запити.
Виберіть об'єкти: Виберіть об'єкти будь-яким способом; по закінченні вибору натисніть Enter
Базова точка: Вказати точку
Масштабування обраних об'єктів проводиться щодо базової точки; це означає, що її положення не змінюється.
Примітка При застосуванні команди МАСШТАБ до об'єктів, що мають властивість аннотатівний , положення об'єкта масштабується щодо базової точки операції масштабування, але при цьому розмір об'єкта не змінюється.
Масштаб або [ Копіювати / Опорний відрізок ]: Вкажіть масштаб, введіть до або введіть про
Масштаб
Збільшення розмірів обраних об'єктів у вказане число раз. Для збільшення об'єктів слід задати значення, більше 1. Для зменшення об'єктів слід задати значення в діапазоні 0 - 1. Крім того, збільшувати або зменшувати об'єкти можна за допомогою переміщення курсору, утримуючи ліву кнопку миші.
Копіювати
Створення копії вибраних об'єктів для масштабування.
Опорний відрізок
Масштабування обраних об'єктів щодо існуючої і нової довжини опорного відрізка.
Відео_уроки\7-8\Масштабирование.avi
Обрезать
Обрізка об'єктів відповідно до крайками інших об'єктів.
Способи доступу
Кнопка
Стрічка:Вкладка "Головна" панель "Редагування" "Обрізати"
Зведена інформація

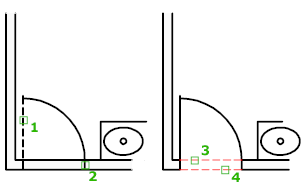

Для обрізки об'єктів виберіть контури. Потім натисніть Enter і виберіть об'єкти, що підлягають обрізці. Для використання всіх об'єктів як кордонів натисніть Enter у відповідь на запит вибору об'єктів.
Список запитів
Наявні наступні запити.
Поточні налаштування: Проекція = поточне значення, Кромка = поточне значення
Виберіть ріжучі кромки ...
Виберіть об'єкти або <вибрати все>: Виберіть один або кілька об'єктів і натисніть клавішу Enter або натисніть Enter для вибору всіх відображуваних об'єктів
Виберіть об'єкти, що задають ріжучі кромки, за якими слід обрізати об'єкт, або натисніть Enter для вибору всіх відображуваних об'єктів в якості потенційних ріжучих крайок.Команда обрізали проектує ріжучі кромки і підлягають обрізці об'єкти на площину XY поточної ПСК.
Примітка Для вибору різальних крайок, в які входять блоки, можна використовувати тільки одиночний вибір та параметри: "Секрамка", "Лінія" та "Виділити все".
Виберіть обрізали або + Shift - подовжуються або об'єкт для обрізки, утримувати клавішу SHIFT і вибрати об'єкт для подовження, або задати параметр
Вкажіть спосіб вибору підлягають обрізці об'єктів. Якщо при обрізанні можливе утворення декількох результуючих об'єктів, необхідний результуючий об'єкт визначається положенням першої точки вибору.
Обрізали об'єкт
Завдання обрізаного об'єкта.
Вибір за допомогою клавіші Shift для подовження
Подовження обраних об'єктів замість їх обрізки. Ця опція надає зручний спосіб перемикання між обрізанням і подовженням об'єктів.
Лінія
Вибір усіх, що перетинають лінію вибору. Лінія вибору - це послідовність тимчасових лінійних сегментів, задана за допомогою двох або більше точок. Лінія вибору не утворює замкнутий контур.
Секрамка
Дозволяє вибрати об'єкти, що знаходяться всередині прямокутної області, певної двома точками, і перетинають її.
Примітка У ряді випадків перетин прямокутної області обрізали об'єктом може бути неоднозначним. Команда обрізали дозволяє вибір уздовж прямокутної січної рамки за годинниковою стрілкою від першої точки до першого виявленого об'єкта.
Проекція
Завдання режиму проеціювання, використовуваного при обрізанні об'єктів.
"Ні"
Без проектування. Команда обрізає об'єкти, що перетинають ріжучу кромку в 3D просторі.
ПСК

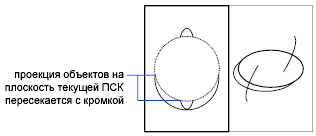

Проекція на площину XY поточної ПСК. Команда обрізає об'єкти, що не перетинають ріжучу кромку в 3D просторі.

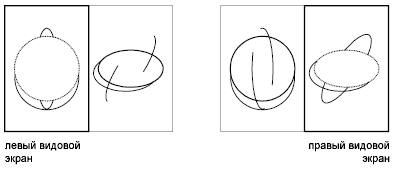

Вид
Проекція уздовж поточного напряму погляду. Команда обрізає об'єкти, що перетинають кромку під поточним кутом зору.
Крайка
Визначення способу обрізки об'єкта: по продовженої кромці іншого об'єкта або тільки до об'єкта, який перетинає підлягає обрізку об'єкт в тривимірному просторі.
З продовженням
Подовження ріжучої кромки до перетину з 3D об'єктом.
Без продовження
Об'єкт обрізається тільки до ріжучої кромки, що перетинає його в 3D просторі.
Примітка При обрізанні штрихованих об'єктів не слід присвоювати опції "Крайка" значення "З продовженням". В іншому випадку не буде відбуватися з'єднання різальних крайок, навіть якщо значення допуску замкнутості лежить в межах норми.
Видалити
Видалення вибраних об'єктів. За допомогою цього параметра зручно прати непотрібні об'єкти, не виходячи з режиму команди обрізають.
Скасувати
Скасування останньої дії команди обрізають.
