Команда выбрать
Занесення обраних об'єктів в поточний набір.
Зведена інформація
У перехрестя курсора з'являється маленький квадрат, який називається прицілом вибору об'єктів або просто прицілом.
Коли для подальшої команди відображається запит про вибір об'єктів, використовуйте параметр "Попередня" для вилучення набору об'єктів, вибраних раніше.
Крім того, утримуючи клавішу CTRL, можна вибрати вихідні окремі форми, є частиною складених тіл, або вершини, кромки і грані 3D тел. Можна вибрати один з цих подоб'ектов або створити набір об'єктів, що складається з декількох підоб'єктів. Набір об'єктів може складатися з подоб'ектов різних типів.
Для перегляду всіх параметрів введіть ? в командному рядку.
Список запитів
Наявні наступні запити.
Рамка / Последний / Секрамка / БОКС / Все / Линия / РМн-угол / СМн-угол / Группа / Добавить / Удалить / Несколько / Пред / Отменить / Авто / Единственный / Подобъект /Объект
Рамка
Дозволяє вибрати всі об'єкти, повністю лежать в прямокутної області, заданої двома точками. Якщо кути задаються зліва направо, виконується вибір рамкою. (Якщо кути задаються справа наліво, виконується вибір січною рамкою.)
Останній
Вибір останнього створеного об'єкта, видимого на екрані. Об'єкт повинен знаходитися в поточному просторі, тобто в просторі моделі або листа, а його шар не повинен бути заморожений або виключений.
Секрамка
Дозволяє вибрати об'єкти, що знаходяться всередині і які перетинають область, задану двома точками. Межі січної рамки зображуються пунктирними лініями або підсвічуються для відмінності від звичайної рамки.
Бокс
Дозволяє вибрати всі об'єкти, що лежать всередині прямокутної області, заданої двома точками, або перетинають її. Якщо точки прямокутника вказуються зліва направо, опції "Бокс" і "Секрамка" еквівалентні. В іншому випадку опція "Бокс" працює як опція "Рамка".
Всі
Вибір всіх об'єктів у просторі моделі або в поточному листі, за винятком об'єктів, що належать замороженим або заблокованим верствам.
Лінія
Дозволяє вибрати об'єкти, що перетинають лінію вибору. Метод "Лінія" схожий з методом "СМн-кут", відмінністю є те, що лінія не замкнута і може перетинати саму себе.Системна змінна PICKADD не діє на метод вибору "Лінія".
РМН-кут
Дозволяє вибрати всі об'єкти, повністю укладені всередині багатокутника. Багатокутник може мати будь-яку форму, але він не повинен мати самоперетинів. Останній викреслюється сегмент замикає багатокутник. Системна змінна PICKADD не діє на метод вибору "РМН-кут".
СМн-кут
Дозволяє вибрати всі об'єкти, хоча б частково укладені всередині багатокутника. Багатокутник може мати будь-яку форму, але він не повинен мати самоперетинів. Останній викреслюється сегмент замикає багатокутник. Системна змінна PICKADD не діє на метод вибору "СМн-кут".
Група
Дозволяє вибрати всі об'єкти, що входять у вказану групу.
Додати
Об'єкти додаються в поточний набір за допомогою будь-якого способу вибору об'єктів. Способи "Авто" і "Додати" використовуються за замовчуванням.
Видалити
Об'єкти виключаються з поточного набору за допомогою будь-якого способу вибору об'єктів. Крім того, виключення об'єктів з набору можна виконувати, вибираючи їх, утримуючи клавішу Shift в режимі додавання або в автоматичному режимі.
Кілька
Вибір об'єктів по одному без їх виділення під час вибору об'єктів. При цьому прискорюється вибір об'єктів при роботі з дуже складними об'єктами.
Попер
Вибір останнього набору об'єктів. Цей набір очищається операціями, що видаляють об'єкти з креслення.
Примітка При перемиканні простору набір, вибраний в іншому просторі, ігнорується.
Скасувати
Зняття виділення з об'єкта, доданого в набір останнім.
Авто
Об'єкт вибирається при наведенні на нього покажчика миші. Якщо навести покажчик миші на порожню область всередині або зовні об'єкта, задається перший кут рамки або січної рамки, тобто включається режим "Бокс". Способи "Авто" і "Додати" використовуються за замовчуванням.
Єдиний
Вибір об'єкта (або декількох об'єктів) автоматично закінчується після єдиного вказівки.
Подоб'екти

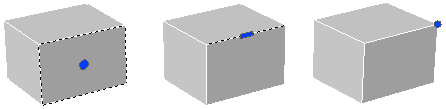

Дозволяє вибрати вихідні окремі форми, є частиною складених тіл, або вершини, кромки і грані 3D тел. Можна вибрати один з цих подоб'ектов або створити набір об'єктів, що складається з декількох подоб'ектов. Набір об'єктів може складатися з подоб'ектов різних типів.
Натискання та утримання цієї клавіші Ctrl еквівалентно завданню для команди ВЫБРАТЬ параметра "подоб'екти".
Об'єкт
Вихід з режиму вибору подоб'ектов. Дозволяє вибрати об'єкти будь-яким способом.
