Рзмпарал

Нанесення паралельних лінійних розмірів.

Способи доступу

Кнопка

Стрічка:Вкладка "Анотації" панель "Розміри" "Паралельний"

Зведена інформація

Створення лінійного розміру, вирівняного по вихідним точкам виносних ліній.

Список запитів

Наявні наступні запити.

Початок першої виносної лінії або < вибрати об'єкт >: вкажіть точку для розміщення виносних ліній вручну або натисніть клавішу Enter для автоматичного розміщення виносних ліній

Після вибору режиму нанесення виносних ліній з'являється запит:

Положення розмірної лінії або [ МТЕКСТ / Текст / Кут ]: Вкажіть точку або задайте параметр

Початок виносної лінії

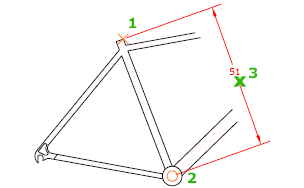

Перша точка задає положення початку першої виносної лінії (1). Пропонується вказати другу точку.

Вибір об'єкта

Автоматичне визначення початкових точок першої та другої виносної лінії після вибору об'єкта.

У полилиний (і подібних їм об'єктів, які можна розчленовувати) можна наносити лише розміри окремих сегментів. Не допускається вибір об'єктів, що входять до блоку, вставлений з різними масштабними коефіцієнтами.

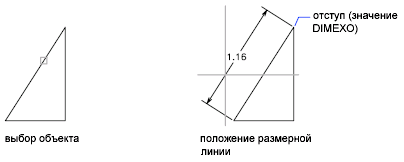

При виборі відрізка або дуги початковими точками виносних ліній є кінцеві точки об'єкта. Виносні лінії зміщені від кінцевих точок на відстань, що визначається значенням параметра "Відступ від об'єкта" на вкладці "Лінії і стрілки" діалогових вікон "Створення нового розмірного стилю", "Редагування розмірного стилю", "Перевизначення розмірного стилю" (див. РЗМСТІЛЬ ). Це значення зберігається в системній змінній DIMEXO .

При виборі кола початковими точками виносних ліній є кінці його діаметра, проведеного через точку вибору. Точка вказівки береться за початок першої виносної лінії.

Положення розмірної лінії

Вказується точка, через яку проводиться розмірна лінія і яка задає напрям виносних ліній. Після визначення положення команда РЗМПАРАЛ завершується.

МТЕКСТ

Відкриється Контекстний текстовий редактор , за допомогою якого користувач може ввести або відредагувати розмірний текст. Отримане значення розміру відображається в кутових дужках (<>). Якщо текст повинен супроводжуватися префіксом або суфіксом, їх слід ввести відповідно перед кутовими дужками або після них. Для завдання спеціальних символів можна використовувати керуючі коди і Unicode-послідовності. Краї граней, розташованих під великим кутом, що не згладжуються. Див розділ Керуючі коди та спеціальні символи .

Для того щоб змінити або видалити отримане значення розміру, потрібно видалити кутові дужки, ввести новий розмірний текст і натиснути "OK". Якщо в розмірному стилі відключені альтернативні одиниці, можна задати режим їх використання явним чином за допомогою квадратних дужок ([]). Додаткові відомості див Вибір і редагування об'єктів .

Зовнішній вигляд розмірного тексту визначається поточним розмірним стилем.

Текст

Надає можливість відредагувати розмірний текст у командному рядку. Отримане значення розміру відображається в кутових дужках.

Введіть розмірний текст або натисніть клавішу Enter, щоб прийняти отримане значення розміру. Для того щоб врахувати отримане значення розміру, необхідно записати його в кутових дужках (<>). Якщо в розмірному стилі відключені альтернативні одиниці, їх можна відобразити, уклавши в квадратні дужки ([]).

Властивості розмірного тексту задаються на вкладці "Текст" діалогових вікон створення, редагування і перевизначення розмірних стилів.

Кут

Змінює кут повороту розмірного тексту.
