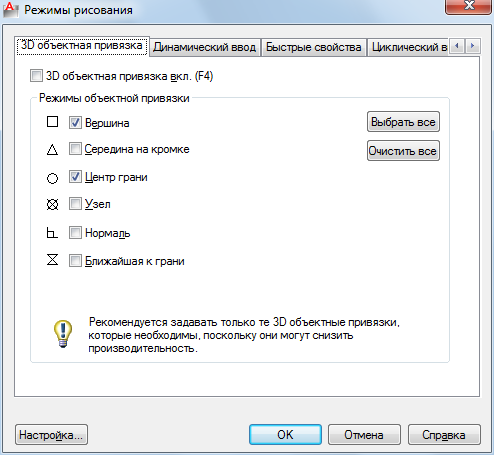

Вкладка "3d об'єктна прив'язка" (діалогове вікно "Режими малювання")

Управління поточними значеннями параметрів об'єктної прив'язки для 3D об'єктів. При використанні режимів можна точно вказувати положення точок на об'єктах. При виборі декількох режимів прив'язки програма прив'язується до точки, найближчої до центру прицілу. Натисканням клавіші TAB можна перегорнути всі опції.

3D об'єктна прив'язка вкл

Включення і відключення 3D об'єктної прив'язки. Коли 3D об'єктна прив'язка включена, режими, вибрані у списку "Режими 3D об'єктної прив'язки", активні. (Системна змінна 3DOSMODE )

Режими 3D об'єктної прив'язки

Список режимів 3D об'єктної прив'язки.

Вершина

Прив'язка до найближчої вершині 3D об'єкту.

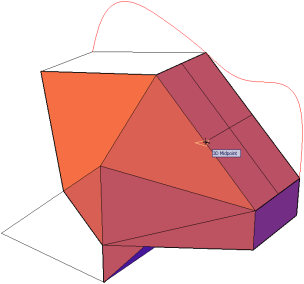

Середина на кромці

Прив'язка до середньої точки кромки грані.

Центр грані

Прив'язка до центру грані.

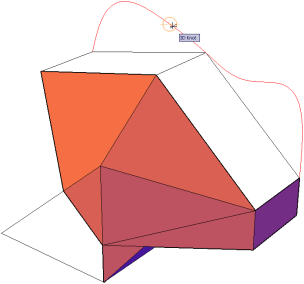

Вузол

Прив'язка до вузла на сплайне.

Нормаль

Прив'язка до точки по нормалі до грані.

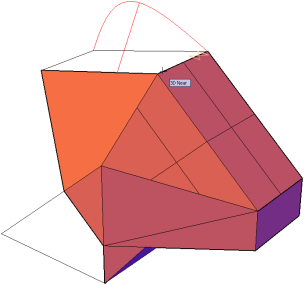

Найближча до межі

Прив'язка до точки, найближчої до межі 3D об'єкту.

Вибрати всі

Включення всіх режимів 3D об'єктної прив'язки.

Очистити всі

Відключення всіх режимів 3D об'єктної прив'язки.

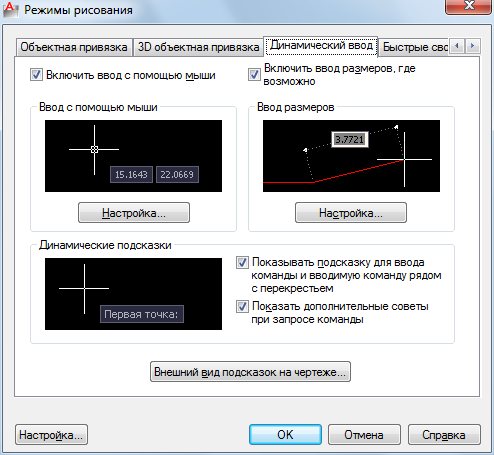

Вкладка "Динамічне введення" (діалогове вікно "Режими малювання")

Управління введенням за допомогою миші, введенням розмірів, динамічними підказками і зовнішнім виглядом спливаючих підказок.

Динамічний введення являє собою командний інтерфейс, що відображається поряд з курсором і включає в себе 3 динамічних компоненти:

• Командні запити, що містять інструкції з виконання завдань.

• Поля для введення положення курсора, що дозволяють вводити значення відносних або абсолютних координат в полярній або декартовій системі координат.

• Поля для введення розмірів, що дозволяють задавати зміну довжини і кута або нові габаритні розміри.

Поля динамічного введення

Включення і відключення динамічного введення

Для включення або відключення динамічного введення натисніть кнопку в рядку стану програми . Режим динамічного введення включений за замовчуванням.

Також можна відключити, включити кожен з 3 компонентів динамічного введення окремо або змінити їх параметри.

Включити введення за допомогою миші

Включає введення за допомогою миші. Якщо одночасно включені введення за допомогою миші і динамічний введення, динамічний введення має більш високий пріоритет. (Системна змінна DYNMODE)

Введення з допомогою миші

Положення курсорів у формі перекрестия відображається у вигляді значень координат в підказці біля курсора. У відповідь на запити введення координат їх значення можна вводити у вікні підказки, а не в командному рядку.

Область попереднього перегляду

Приклад введення за допомогою миші.

Режими

Відображає діалогове вікно "Параметри введення за допомогою миші".

Включити введення розмірів

Включається динамічний введення. Динамічний ввід не доступний для деяких команд, що запитують другу точку. (Системна змінна DYNMODE)

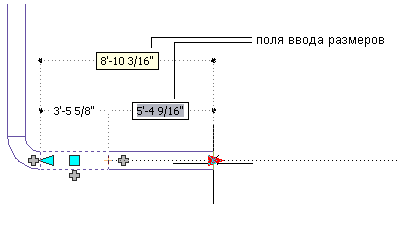

Введення розмірів

У відповідь на запит другої точки або відстані в підказці виводяться лінійні і кутові значення. Значення в розмірних підказках змінюються в міру переміщення курсору.Значення можна вводити у вікні підказки, а не в командному рядку.

Область попереднього перегляду

Приклад введення розмірів.

Режими

Відображає діалогове вікно "Параметри введення розмірів" .

Динамічні підказки

Відображає підказки, необхідні для завершення виконання команди, в контекстному вікні близько курсору. Значення можна вводити у вікні підказки, а не в командному рядку.

Область попереднього перегляду

Приклад динамічної підказки.

"Показувати підказку для введення команди і вводимую команду поруч з перехрестям"

Відображає підказки динамічного введення. (Системна змінна DYNPROMPT)

Показати додаткові поради при запиті команди

Управління відображенням підказок з використання клавіш SHIFT і CTRL для маніпулювання за допомогою ручок. (Системна змінна DYNINFOTIPS)

Зовнішній вигляд підказок на кресленні

Відображається діалогове вікно "Зовнішній вигляд підказок".
