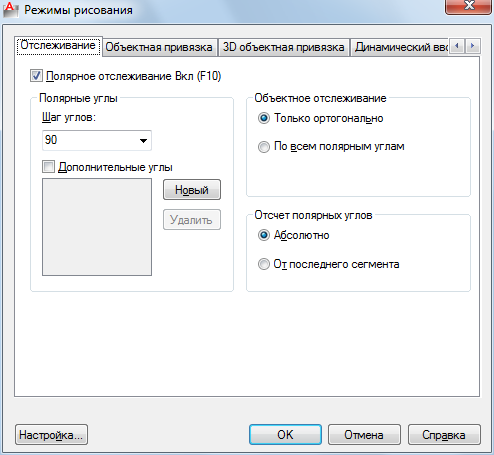

Вкладка "Стеження" (діалогове вікно "Режими малювання")

Управління параметрами відстеження.

Полярне відстеження вкл

Включення і відключення режиму полярного відстеження. Вмикати і вимикати полярне відстеження можна також натисканням клавіші F10 або за допомогою системної змінної AUTOSNAP.

Полярні кути

Завдання кутів вирівнювання ліній полярного відстеження. (Системна змінна POLARANG)

Крок кутів

Завдання кроку (збільшення) кутів, використовуваних для генерації ліній полярного відстеження. Можна ввести будь-яке значення кута або вибрати зі списку значення кута 90, 45, 30, 22.5, 18, 15, 10 або 5 градусів. (Системна змінна POLARANG)

Додаткові кути

Тут можна задати окремі значення кутів полярного відстеження, що не підкоряються правилу кроку. Стан прапорця "Додаткові кути" контролюється також за допомогою системної змінної POLARMODE, а вміст списку кутів - за допомогою системної змінної POLARADDANG.

Примітка Додаткові кути задаються абсолютним значенням, а не як прирощення.

Список значень кутів

При виборі параметра "Додаткові кути" виводиться список доступних значень додаткових кутів. Для додавання нових значень кутів вибрати "Новий". Для видалення існуючих значень кутів вибрати "Видалити". (Системна змінна POLARADDANG)

Новий

Додавання нового кута в список (всього до 10 значень).

Примітка Перш ніж додати кут, значення якого має дробову частину, необхідно відповідним чином встановити системну змінну AUPREC . Наприклад, якщо значенням змінної AUPREC є 0 (значення за замовчуванням), все дробові кути округлюються до найближчого цілого числа.

Видалити

Видалення вибраних додаткових кутів.

Об'єктне відстеження

Управління об'єктним відстеженням.

Тільки ортогонально

У процесі об'єктної прив'язки лінії відстеження малюються тільки в ортогональних напрямках (тобто горизонтально і вертикально). (Системна змінна POLARMODE)

За всіма полярним кутках

Застосування параметрів полярного відстеження до об'єктному відстеженню. При використанні полярного відстеження переміщення курсору походить від точки об'єктної прив'язки під кутами вирівнювання. (Системна змінна POLARMODE)

Примітка Включення і відключення полярного і об'єктного відстеження можна також виконувати за допомогою кнопок "ОТС-поляра" і "ОТС-ОБ'ЄКТ" у рядку стану.

Відлік полярних кутів

Завдання вихідного напрямки, від якого відраховуються кути ліній відстеження.

Абсолютно

Від нульового напрямки поточної КСК.

Від останнього сегмента

Від напрямку, що визначається останніми побудованим сегментом.

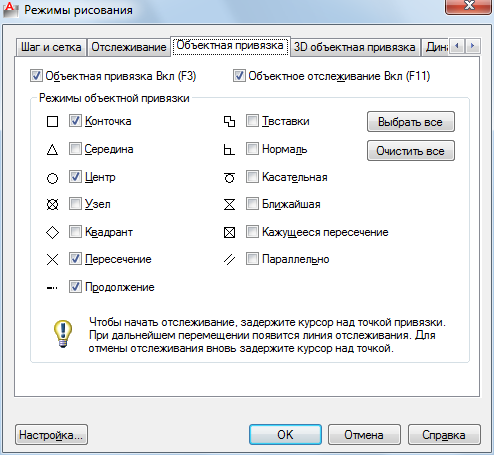

Вкладка "Об'єктна прив'язка" (діалогове вікно "Режими малювання")

Управління поточними режимами об'єктної прив'язки. При використанні режимів можна точно вказувати положення точок на об'єктах. При виборі декількох режимів прив'язки програма прив'язується до точки, найближчої до центру прицілу. Натисканням клавіші TAB можна перегорнути всі опції.

Об'єктна прив'язка вкл

Включення і відключення поточних режимів об'єктної прив'язки. Режими, задані в основній групі даної вкладки, діють, тільки якщо об'єктна прив'язка включена.(Системна змінна OSMODE)

Об'єктне відстеження вкл

Включення і відключення об'єктного відстеження. Використовуючи його, можна вказувати курсором точки, які певним чином розташовані на лініях відстеження, проведених від характерних точок інших об'єктів. Для об'єктного відстеження необхідно, щоб діяв хоча б один режим об'єктної прив'язки. (Системна змінна AUTOSNAP)

Режими об'єктної прив'язки

Виведення списку режимів об'єктних прив'язок, які можна встановити в якості поточних.

Конточка

Прив'язка до найближчої кінцевої точки дуги, еліптичної дуги, відрізка, мультилінії, сегмента полілінії, сплайна, області або променя або до найближчого кутку смуги, фігури або 3D грані.

Середина

Прив'язка до середини дуги, еліпса, еліптичної дуги, відрізка, мультилінії, сегмента полілінії, області, фігури, сплайна або прямій.

Центр

Прив'язка до центру дуги, еліптичної дуги, еліпса або круга.

Вузол

Прив'язка до об'єкта-точці, визначальною точці розміру або початковій точці розмірного тексту.

Квадрант

Прив'язка до точки квадранта дуги, еліптичної дуги, еліпса або круга.

Перетин

Прив'язка до перетину дуг, кіл, еліпсів, еліптичних дуг, відрізків, мультиліній, полилиний, променів, кордонів областей, сплайнів або прямих. "Розширене перетин" як окремий режим встановити не можна.

Примітка Одночасне включення режимів "Перетин" і "Позірна перетин" може призвести до неоднозначних результатів.

У режимах "Перетин" і "Розширене перетин» не здійснюється прив'язка до ребер або кутках 3D тел.

Продовження

Створення тимчасової допоміжної лінії, яка є продовженням об'єкта, над кінцевою точкою якого проходить курсор.

Примітка При роботі у вигляді "Перспектива" не можна провести курсор уздовж лінії продовження дуги або еліптичної дуги

Вставка

Прив'язка до точки вставки тексту, блоку, форми або атрибута.

Нормаль

Прив'язка до місця перетину нормалі з дугою, окружністю, еліпсом, еліптичної дугою, відрізком, мультилінії, полілінією, променем, межею області, фігурою, сплайном або прямій.

Якщо для створюваного об'єкта потрібно більше однієї точки прив'язки в режимі "Нормаль", автоматично включається режим прив'язки "Затримана нормаль". В якості другого об'єкта (від якого будується нормаль) можна використовувати відрізок, дугу, коло, полілінію, промінь, пряму, мультилінії або ребро 3D тіла. Режим "Затримана нормаль" може застосовуватися для побудови ліній, перпендикулярних одночасно будь-яким двом з перерахованих вище об'єктів. При наведенні прицілу на точку можливої ​​прив'язки в режимі "Затримана нормаль" виводиться маркер і підказка для автоприв'язки.

Дотична

Прив'язка до місця перетину дотичної з дугою, еліптичної дугою, еліпсом, окружністю або сплайном. Якщо для створюваного об'єкта потрібно більше однієї точки прив'язки в режимі "Дотична", автоматично включається режим прив'язки "Затримана дотична". Є можливість використовувати затриману дотичну для викреслювання лінії або прямий, яка дотична дуг, дуг з полілінії або окружностям. При наведенні прицілу на точку можливої ​​прив'язки в режимі "Затримана нормаль" виводиться маркер і підказка для автоприв'язки.

Примітка При використанні режиму "Зміщення" у поєднанні з режимом "Дотична" для побудови об'єктів, відмінних від відрізків між дугами і колами, перша точка побудови лежатиме на дотичній до дуги або кола, проведеної через точку, яка вказана в області малювання останньої.

Найближча

Прив'язка до найближчої точки дуги, кола, еліпса, еліптичної дуги, відрізка, мультилінії, об'єкта-точки, полілінії, променя, сплайна або прямій.

Позірна перетин

Прив'язка до удаваному перетинанню двох об'єктів, що не лежать в одній площині, але виглядають пересічними на поточному вигляді.

"Позірна перетин продовжень" як окремий режим встановити не можна. У режимах "Позірна перетин" і "Позірна перетин продовжень» не здійснюється прив'язка до ребер або кутках 3D тел.

Примітка Одночасне включення режимів "Перетин" і "Позірна перетин" може призвести до неоднозначних результатів.

Паралельно

Забезпечує паралельність лінійного сегмента, сегмента полілінії, променя або прямої щодо іншого лінійного об'єкта. Після вказівки першої точки лінійного об'єкта, вкажіть прив'язку до паралельного об'єкту. На відміну від інших режимів прив'язки об'єктів, потрібно переміщати курсор і затримати курсор над іншим лінійним об'єктом, поки не буде виданий запит кута. Потім перемістіть курсор назад до створюваного об'єкту. Якщо шлях об'єкта паралельний попереднього лінійному об'єкту, відображається шлях вирівнювання, який можна використовувати для створення паралельного об'єкта.

Примітка До використання прив'язки паралельного об'єкта потрібно вимкнути режим ОРТО. В процесі операції паралельної прив'язки об'єкта автоматично відключаються відстеження прив'язки об'єкта і полярна прив'язка. Потрібно вказати першу точку лінійного об'єкта перед використанням паралельної прив'язки об'єкта.

Вибрати всі

Включає всі режими об'єктної прив'язки.

Очистити всі

Відключає всі режими об'єктної прив'язки.
