Відображення значень координат
Лічильник
координат служить для орієнтування на
полі креслення - він змінює своє значення
при русі курсору миші по графічному
екрану. Лічильник може бути відключений,
якщо натиснути на ньому праву кнопку
миші і вибрати в контекстному меню
команду Off (Откл) або ж клацнути на ньому
лівою кнопкою миші. Аналогічними діями
лічильник можна знову ввімкнути.
Координати, які відображаються у рядку стану, можуть бути статичними або динамічними. У статичній системі координат значення, що виводяться в рядку стану, змінюються тільки при визначенні точки. У свою чергу, при використанні динамічних координат (стандартна настройка) програма AutoCAD постійно відображає абсолютні координати, що визначають поточний стан курсору щодо початку координат користувальницької системи координат (КСК). При виконанні певних команд програма AutoCAD може також визначати положення курсора в полярних координатах (довжина - кут).
Одиниці виміру
До початку малювання необхідно продумати фізичний зміст одиниці креслення виходячи з того, який креслення потрібно створити. Можна перетворити креслення у відповідності з різними системами вимірювання, змінивши його масштаб.
Для вказівки розмірів об'єктів креслення використовуються одиниці креслення. Перед початком малювання необхідно вказати фізичний зміст одиниці креслення, виходячи з того, яке креслення потрібно створити. Потім на основі цієї угоди створюється креслення в натуральну величину.
Наприклад, наступні об'єкти можуть бути поданням двох будівель, кожне з яких має 125 метрів в довжину, або ж фрагментом деталі механізму з розмірами в міліметрах.
Перетворення одиниць креслення
Якщо креслення створене в одній системі вимірів (британській або метричній), а потім необхідно перейти в іншу систему, використовуйте команду МАСШТАБ (Главная-Редактирование) для зміни масштабу моделі з відповідним коефіцієнтом перетворення, щоб отримати правильні значення відстаней і розмірів.
Наприклад, щоб перетворити креслення, створене в дюймах, в креслення в сантиметрах, потрібно змінити масштаб моделі з коефіцієнтом 2,54. Для перетворення сантиметрів у дюйми масштабний коефіцієнт повинен дорівнювати 1/2, 54 або 0,3937.
Завдання форматів і точності представлення лінійних і кутових одиниць
способи доступу
кнопка
Меню: Меню додатка «Утиліти» «Одиниці»
Введення команди: единицы для виклику в прозорому режимі
Формат, точність та інші угоди, які використовуються для відображення координат, відстаней і кутів задаються і зберігаються в файлах шаблонів креслень. Ці параметри можна змінювати з поточного креслення.
Управління відображуваної точністю і форматом значень координат і кутів.

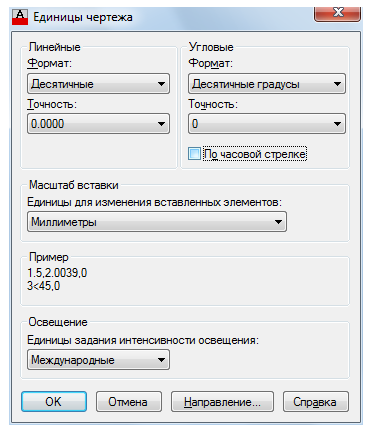

список параметрів
В
ідображаються
наступні параметри (див мал.):
лінійні
Завдання поточних лінійних одиниць і точності вимірювання величин, виражених в цих одиницях.
формат
Завдання поточного формату одиниць вимірювання. Можливе використання наступних форматів: "Архітектурні", "Десяткові", "Інженерні", "Дробові" та "Наукові". Для форматів "Інженерні" і "Архітектурні" лінійні величини виражаються в футах і дюймах; при цьому одиниця креслення відповідає одному дюйму. Решта форматів можуть представляти будь-які існуючі одиниці.
точність
Завдання числа десяткових знаків для лінійних величин.
кутові
Завдання поточного формату і точності представлення кутових величин.
формат
Завдання поточного формату кутових одиниць.
точність
Завдання точності представлення кутових одиниць.
Для кутових одиниць вимірювання прийняті наступні угоди: десяткові градуси позначаються десятковими числами, гради - з правим нижнім індексом g, радіани з правим нижнім індексом r. У форматі градуси/хвилини/ секунди d позначає градуси, ' - хвилини, " - секунди, наприклад:
123d45'56.7"
У топографічному форматі кути замінюються румбами; символи N або S позначають базовий напрямок відліку румба (північ або південь), відхилення кута на схід/захід від напрямку на північ/південь задається в градусах/хвилинах/секундах, символи E або W (схід чи захід) позначають квадрант, в якому знаходиться румб, наприклад:
N 45d0'0 "E
Кути завжди менше 90 градусів; вони виводяться у форматі градуси/хвилини/ секунди. Якщо кут збігається з одним із географічних напрямків (північ, південь, схід або захід), він представляється тільки відповідною буквою.
За годинниковою стрілкою
Якщо опція активна, за позитивний напрямок відліку кутів приймається напрямок за годинниковою стрілкою. За замовчуванням позитивним вважається напрямок проти годинникової стрілки.
При запиті кута можна ввести необхідне напрям або кут незалежно від заданої опції "За годинниковою стрілкою" .
масштаб вставки
Завдання одиниць виміру для блоків і креслень, вставляють у поточне креслення. Якщо блок або креслення створений з використанням одиниць, не збігаються з одиницями, заданими цим параметром, при вставці він масштабується. Масштаб вставки являє собою відношення одиниць вихідного блоку/креслення та цільового креслення. Для вставки блоку без масштабування слід задати параметр "Безрозмірний".
Примітка
Якщо у вихідному блоці або в кінцевому кресленні для опції "Масштаб вставки" задане значення "Безрозмірний", використовуються параметри "Одиниці вихідного креслення" і "Одиниці цільового креслення", розташовані на вкладці "Користувацькі" діалогового вікна "Параметри".
приклад
Відображення прикладу представлення лінійних і кутових величин з використанням поточних одиниць.
освітлення
Управління одиницями вимірювання інтенсивності фотометричних джерел світла в поточному кресленні.
Примітка
Для створення та подальшого використання фотометричних джерел світла в списку параметрів слід вказати одиниці виміру, відмінні від "Загальних". У разі якщо для параметра "Масштаб вставки" задане значення "Безрозмірний", буде виведено попередження про те, що кінцеве візуалізоване зображення може виявитися не таким, як очікується.
напрямок
Відображає діалогове вікно "Вибір напрямку".
Відео_уроки\5-6\Одиниці виміру.avi
