Исследование ачх

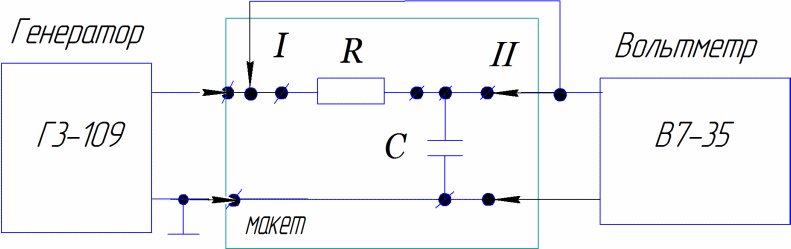

Схема опыта

Рис.1

1. Проводим эксперимент в соответствии с методическими указаниями;

3. Определяем экспериментальную граничную частоту .

4. Результаты эксперимента заносим в таблицу 2.

Таблица 2

N	Частота F,к Гц (эксперимент)
		2	5	8	10	12	15	17	20
1	Uвх; В
2	Uвых; В
3	Кэ
4	ΔК

Исследование ФЧХ:

1. Собираем схему рис.2. Для снятия ФЧХ в заданных частотных точках используются входы Y₁ и Y₂ осциллографа (для одновременной фиксации осциллограмм на входе и выходе схемы);

Г енератор Осциллограф

Рис.2

2. Проводим эксперимент в соответствии с методическими указаниями. Результаты эксперимента заносим в таблицу 3.

Таблица 3.

N	Частота F,к Гц
		2	5	8	10	12	15	17	20
1	T; дел
2	Кр; мкс/дел
3	Т; мкс
4	ΔТ; дел
5	Кр; мкс/дел
6	ΔТ; мкс
7	; град.
8	Δφ; град

Обработка результатов измерений:

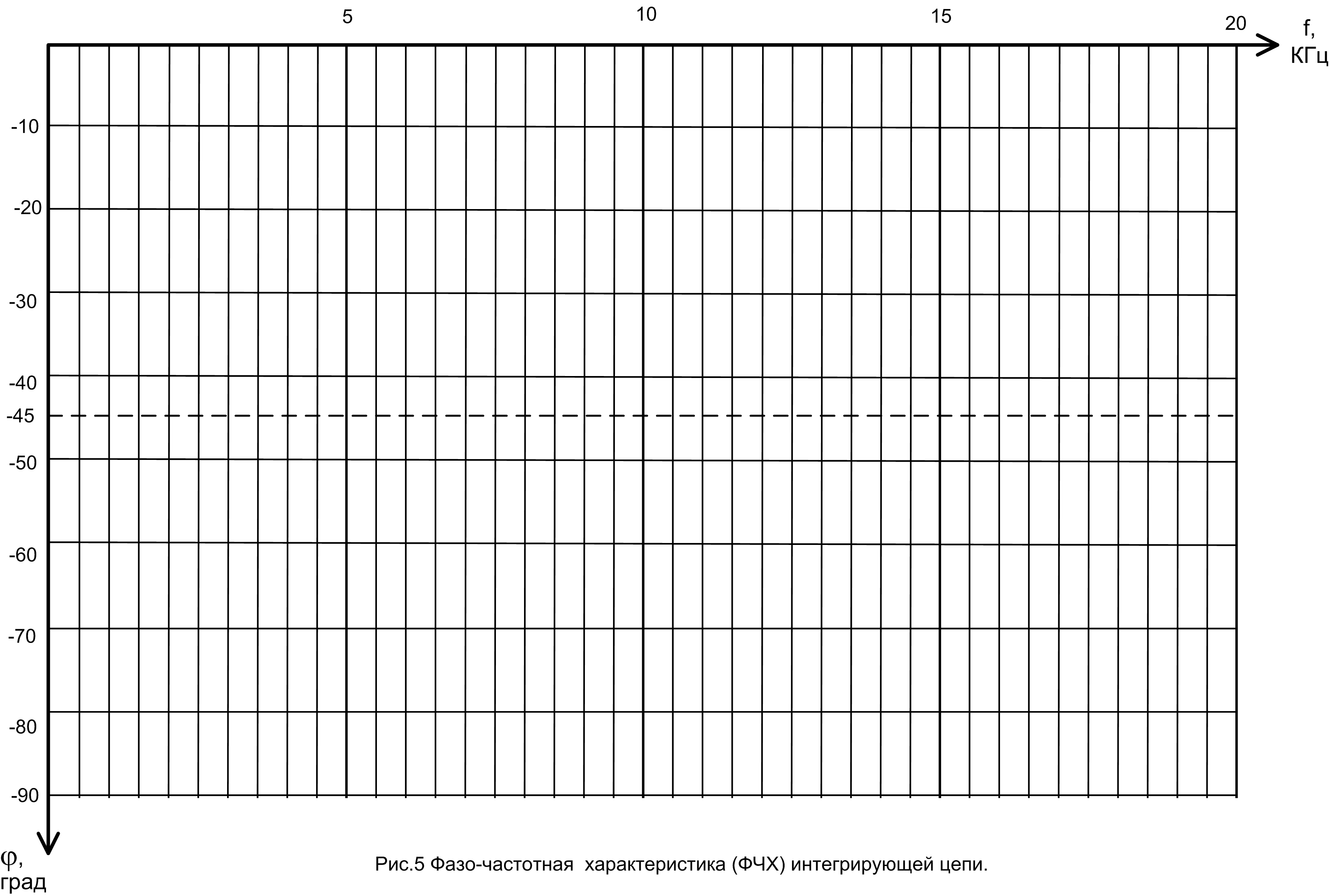

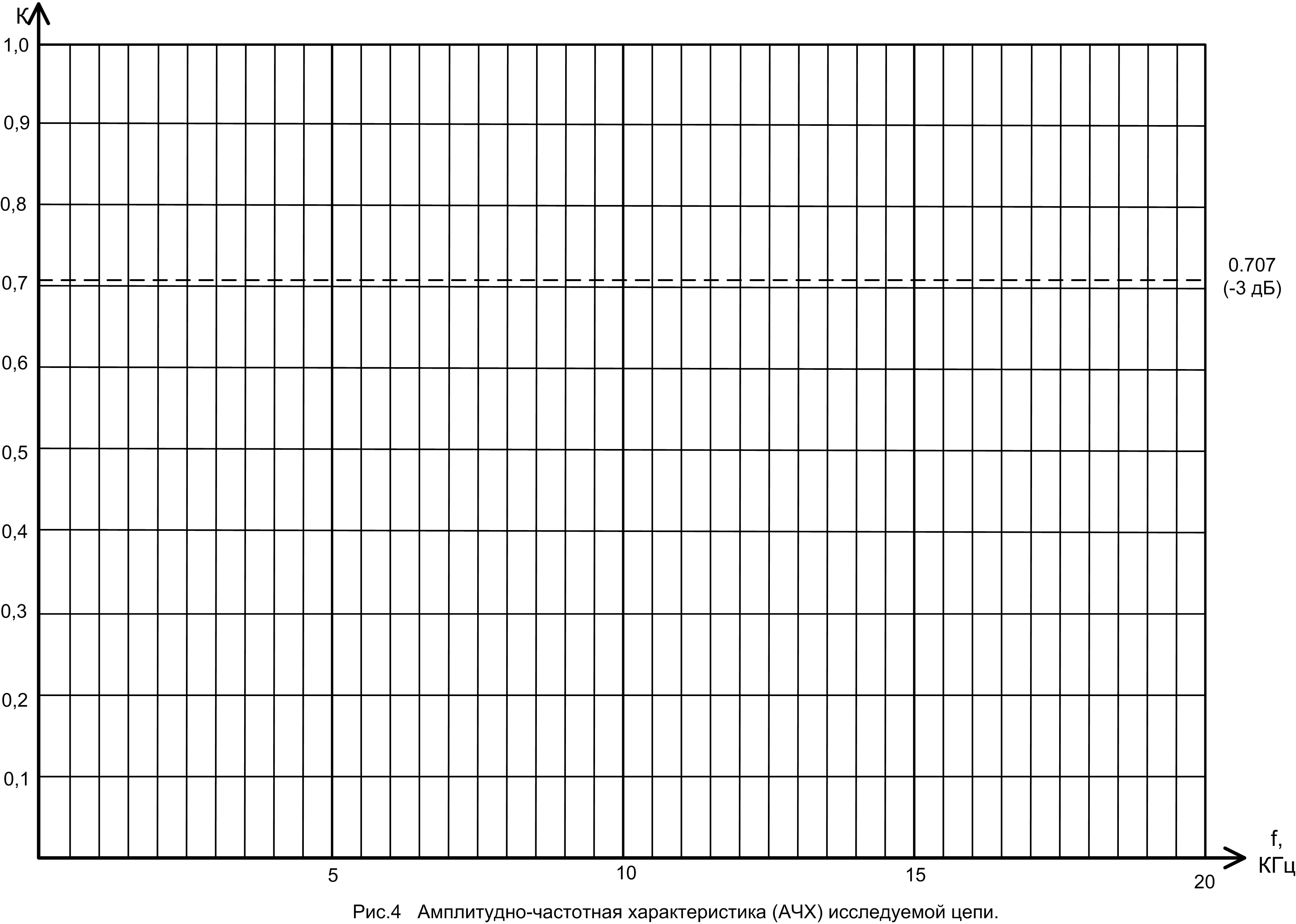

1. Наносим экспериментальные точки и на графики рис.4 и рис.5 .

2. Определяем соответствие экспериментально полученной граничной частоты с рассчитанной :

где -доверительный интервал (для расчета можно

использовать формулу (4), т.к. ).

3. Рассчитываем границы доверительных интервалов ( допусков ) К и ; заносим результаты расчетов в таблицы 2 и 3 и наносим границы допусков на экспериментальные точки и на графиках :

К= , где ,% -- (4)

относительная погрешность К ;

,град., где ,% -- (5) относительная погрешность .

В этих формулах:

, , , и --предельно допустимые погрешности приборов.

……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………… ………………………………………………………………………………………………………………………………

Выводы ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………

Лабораторная работа №7: Исследование переходной характеристики (ПХ)

интегрирующей RC-цепи.

Подготовка и проведение эксперимента.

Планирование эксперимента.

1. По формуле рассчитываем значения временных точек при h (t)=0,1; 0.3; 0.5; 0.7; 0.9. Результаты расчетов заносим в таблицу1.

………………………………………………………………………………………………………………………………………………………………………

………………………………………………………………………………

=………………………………………………………………………………………

…………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………

Таблица1

h1(t) (расчет)	0	0,1	0,3	0,5	0,7	0,9
t; мкс (расчет)

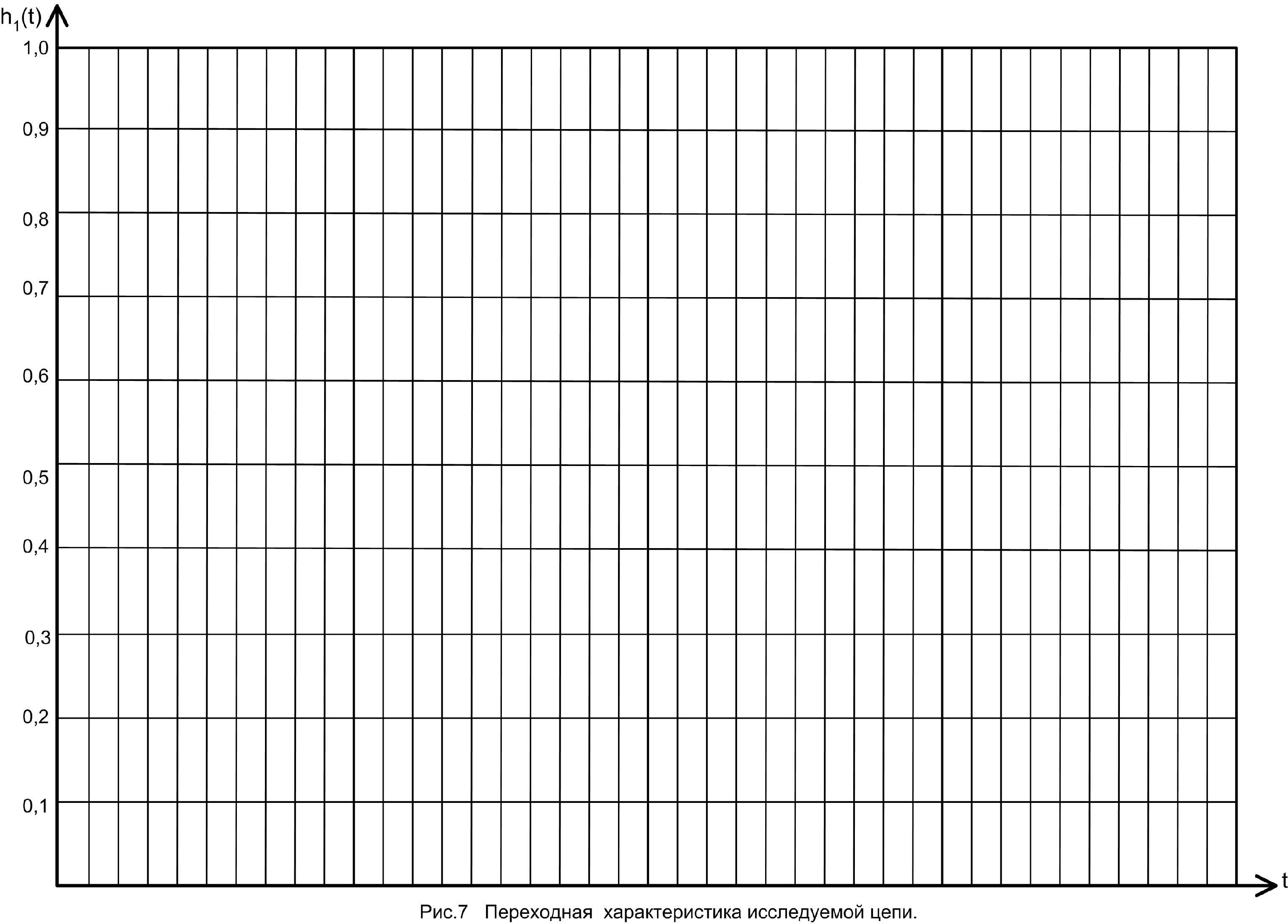

2. Строим график функции h (t) на рис.7 . Цену деления оси абсцисс (ось t) выбираем таким образом, чтобы крайняя правая точка оси равнялась (округленно) ~ .

3. Используя метод наименьших квадратов (МНК), найдите оптимальную аппроксимирующую функцию экспериментальной зависимости (домашнее задание).

Проведение эксперимента.

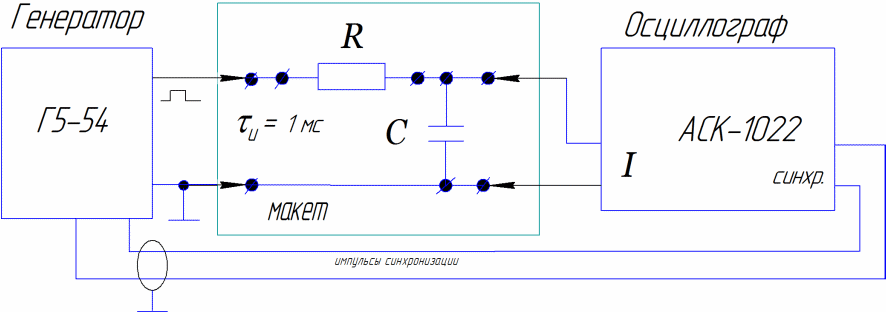

Схема опыта

Рис. 1

1. Собираем измерительную схему (рис.1).

2. Проводим эксперимент в соответствии с методическими указаниями;

3. Результаты эксперимента заносим в таблицу 2.

Таблица2

h1(t) (эксперимент)	0	0,1	0,3	0,5	0,7	0,9
ΔТ; дел	Т	Т	Т	Т	Т	Т
	0
t; мкс	t	t	t	t	t	t
	0
Δt; мкс	0

Обработка результатов измерений.

1. Наносим экспериментальные точки ПХ на график рис.2.

2. Рассчитайте границы доверительных интервалов (допусков) отсчетов t переходной характеристики:

,мс, где ,% относительная погрешность t ;

В этих формулах :

и -погрешности измерения R и C ;

-погрешность осциллографа.

……………………………………………………………………………………………………………………………………………………………………………………

Выводы:

……………………………………………………………………………………………………………………………………………………………………

Рис. 2 График ПХ

5. Домашнее задание: Рассчитайте методом наименьших квадратов (МНК) оценки параметров аппроксимирующей функции h (t)апп.

Работа выполнена и защищена.

Преподаватель:

………………………/ ………………./

« « ……….20…г.

ЛАБОРАТОРНАЯ РАБОТА № 8 ИЗМЕРЕНИЕ ПАРАМЕТРОВ СЛОЖНЫХ ИЗМЕРИТЕЛЬНЫХ СИГНАЛОВ

Дата выполнения работы.......................

Стенд №............

ОПЫТ: Измерение интегральных параметров периодической последовательности прямоугольных импульсов с различной скважностью с помощью электронного вольтметра и осциллографа.

Задача эксперимента:

1. Освоение методов расчета и измерения интегральных параметров сложных измерительных сигналов.

2. Освоение методов пересчета показаний электронного вольтметра, градуированного стандартным синусоидальным сигналом, в верные результаты при измерении сложных сигналов.

Планирование эксперимента:

Расчет интегральных параметров исследуемых сигналов

1. Рассчитываем длительность импульсов при Т=600мкс и заданных значениях скважности q:

q=2, q=3, q=4, , q=5, , q=10,

2.  Рассчитываем коэффициенты амплитуды и формы сигналов и (при разных q ):

3.  По индивидуально заданной амплитуде импульсного сигнала, равной

В, рассчитываем интегральные параметры сигналов и :

Результаты расчетов заносим в таблицу 1.

Таблица 1

Г5-54	1	И, мкс
Т=600 мкс	2		2	3	4	5	6
Инте Интегральные коэффициенты сигналов u1(t) и u2(t) (Расчет)	3	КА1
	4	КФ1
	5	КА2
	6	КФ2
Инт Интегральные параметры сигнала u1(t) на выходе генератора Г5-54 (Расчет)	7	UM; B
	8	U1cр.в; В
	9	U1; B
Интегральные параметры сигнала u2(t). (Расчет)	10	UM1; B
	11	-UM2; B
	12	U2cр.в; В
	13	U2; В
