1Теоретична частина
1.1Багатофункціональний пристрій (бфп)
У сучасному світі важко уявити роботу офісів без оргтехніки. Цей вид оргтехніки дуже компактний, його розміри не перевищують розмірів сучасного лазерного принтера, але при цьому він володіє рядом переваг і всіма функціями офісних пристроїв.
Багатофункціональний пристрій (БФП) - копіювальний апарат з додатковими функціями принтера сканера, факсимільного пристрою. Додаткові функції можуть бути присутніми в стандартній комплектації пристрою або ж додаватися до базового пристрою опціонально, див. рис. 5.1.
Рисунок 5.1 - Багатофункціональний пристрій
Призначення Багатофункціонального пристрію
Незважаючи на вражаючі досягнення в галузі інформаційних технологій в останнє десятиліття, процес переходу від паперового офісу до системи електронного документообігу всередині компанії, а також між підприємствами та організаціями.
Багатофункціональний пристрій призначений для спрощення роботи з документами, як в електронному так і в надрукованному вигляді. Найбільш разповсюджений у великих та малих офісах.
1.2Класифікація багатофункціональних пристроїв
Класифікація БФП, або як називаються англійською: MFD ( Multifunction Device ), MFP ( Multifunction Printer ), або PSC ( Printer- Scanner - Copier ). З точки зору продуктивності, можна виділити три категорії: БФП для домашнього користування, офісні БФП, і SoHo - для малого та домашнього офісу (Small office Home office). У разі домашнього варіанту набір функцій зазвичай обмежується принтером, сканером і копіром, в офісному ж варіанті присутній і факс. Слід також пам'ятати і про способи друку: нині поширені як лазерні, так і струменеві багатофункціональні пристрої.
Розрізняють БФП:
За технологією: струменеві, світлодіодні, лазерні.
За кольоровості: кольорові (повнокольорові), монохромні.
За що входять до складу компонентів.
Для дому БФП в більшості випадків купуються на базі струменевих принтерів, які дозволяють сканувати, копіювати і друкувати кольорові зображення. Такі пристрої трохи дорожче звичайного принтера, але дешевше, ніж сканер, копір і принтер окремо. Найчастіше в даному випадку швидкість пристрою не грає великої ролі. В якості БФП для домашнього офісу можуть використовуватися струменеві апарати середнього класу або чорно-білі лазерні принтери початкового рівня.
Принцип роботи бфп
Будь-яке БФП складається з чотирьох головних функціональних блоків: принтера, сканера, контролера і інтерфейсу. Іноді до них додається факсимільний блок.
Принтер - це пристрій, що формує на папері або іншому носії (прозорій плівці, конверті та ін.) отримане від комп'ютера зображення способом електрографії.
Центр друкує механізму лазерного принтера, фотобарабан - металева трубка, покрита фоточутливим шаром. Опір фоточутливого шару в темряві велике, а при освітленні воно значно зменшується. Саме за допомогою фотобарабана і тонера відбувається формування видимого зображення. Спочатку на барабан наноситься значний рівномірний негативний електричний заряд. Це відбувається за допомогою вала заряду. Потім блоком лазера, керованим контролером, підрядник (залежно від дозволу принтера на одному дюймі окружності барабана по 300, 600, 1200 і більше рядків) розряджається барабан в точках, де є зображення. Модульований промінь лазерного діода інфрачервоного діапазону потрапляє на що обертається з високою швидкістю дзеркало у вигляді багатогранної призми, кожна грань якого відхиляє промінь на всю ширину барабана.
Сканер - блок БФП, що здійснює перетворення зображення з аркуша паперу або іншого носія в цифрову форму. Його основний елемент - CCD матриця (ПЗС або Charge - Coupled Device, CCD) або контактний датчик (CIS, Contact Image Sensor), що перетворюють відбитий від оригіналу світло в електричні сигнали, амплітуда яких пропорційна яскравості відповідних ділянок оригіналу. Ці сигнали потім посилюються, перетворяться в цифрову форму за допомогою аналого -цифрового перетворювача і записуються в пам'ять контролера БФП.
ПЗЗ - датчик являє собою три лінійки світлочутливих ПЗС - осередків, причому перед кожною лінійкою варто світлофільтр одного з трьох основних кольорів - червоного, зеленого і синього (RGB). Відбитий від оригіналу світло люмінесцентної лампи з холодним катодом (Cold Cathode Fluorescent) падає на систему дзеркал, изменяющую напрямок променів на 90°, і потрапляє в об'єктив, що створює три зменшені копії зображення, сфокусовані на кожній з трьох лінійок CCD - матриці. Подібна система, завдяки наявності об'єктива, володіє значною глибиною різкості і високим оптичним дозволом - до 4800 піксел/дюйм. Така глибина різкості дозволяє сканувати оригінали великої товщини, зокрема розвороти книг, без втрати чіткості в зоні перегину і навіть невеликі тривимірні об'єкти. Оптична система з контактним датчиком простіше по конструкції, дешевше і заощаджує енергію. Замість лампи, дзеркал, об'єктива і ПЗС- матриці використовуються три світлодіода (червоний, зелений і синій), по черзі висвітлюють оригінал, і лінійка фотодіодів з самофокусірующіміся лінзами, що переміщається практично впритул до скла сканера. Але CIS поступається CCD по максимальному вирішенню, точності передачі відтінків кольорів і, найголовніше, глибині різкості, через що про сканування об'ємних оригіналів тут не може бути й мови.
Режим копіра - саме те, через що БФП все стрімкіше витісняють з офісів принтери, сканери та аналогові копіри. Він дозволяє копіювати на пристрої документи автономно, взагалі не користуючись комп'ютером. Для роботи в цьому режимі БФП навіть не потрібно підключати до ПК. Створений сканером в ПЗП образ сторінки відправляється прямо на принтер. Інтерфейсний вузол в цьому процесі не бере участь. Число копій і ряд параметрів сканування ( контрастність, масштаб, тип оригіналу і ін.) задаються з панелі керування пристрою, після чого натискається звична для користувачів копірів велика кнопка Start.
Схема принципу роботи БФП

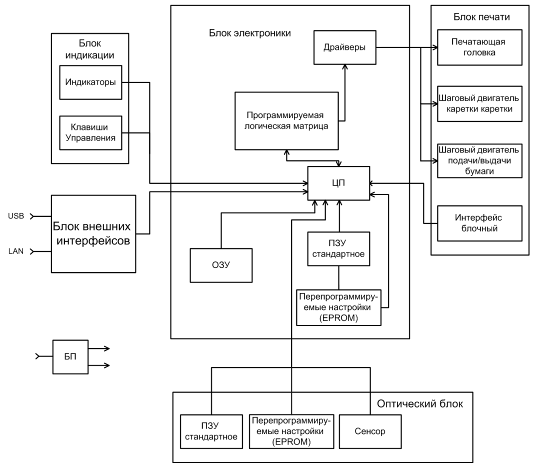

Схема принципу роботи багатофункціонального пристрію, див. рис. 5.5.
Рисунок 5.5 – Схема принципу роботи БФП
