9. Измерение сопротивления зазамления. Измерение переходного сопротивления контактов. Протоколы испытания заземления.
Для измерения сопротивления заземления используются специальные приборы с мостовой схемой измерения на переменном токе. Наиболее распространены Ф-4103 и уже считающийся устаревшим М-416, причем, конечно же, выпускается уже и много нового в этом плане. При измерениях чаще всего руководствуются инструкцией к этим самым приборам.
Как-то в инструкциях и всевозможных методиках множество схем, графиков и прочих "умностей". На практике всё проще, обычно используется двулучевая схема измерения, которая, кстати, изображена на крышках вышеуказанных приборов. В случае с измерением сопротивления заземления единичного заземлителя штыри выносятся примерно на 10-15 метров в разные стороны от измеряемого электрода и с нажимом втыкаются или забиваются на 30-50 см. Штыри присоединяются проводами к клеммам Т2 и П2 прибора, а измеряемое заземление к клеммам П1+Т1. Производится измерение, результат записывается. Если возникают сомнения в точности измерения клеммы Т2 и П2 меняются местами (кстати Т-токовый, П- потенциальный), если значение отличается незначительно (10%), то всё нормально, если значительно, то штыри выносятся в другое место.

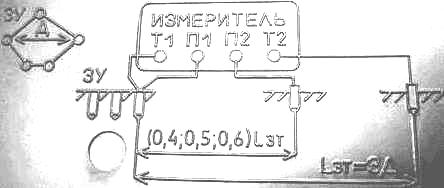

Рис 3. Схема измерения сопротивления заземления на крышке прибора Ф-4103
При измерении контуров штыри выносятся дальше на расстояние в три раза большим, чем наибольшая диагональ измеряемого контура.
Измерение переходного сопротивления контактов.
Переходное сопротивление контактов необходимо измерять при определенных токе и напряжении на контакте. Измерять сопротивление контактов напрямую с помощью цифрового омметра бессмысленно, так как такие приборы пропускают через измеряемую цепь токи около 0.5 мА при напряжении на измеряемой цепи порядка 1...2 В. Многие типы мощных контактов не способны обеспечивать паспортное переходное сопротивление при таких малых нагрузках.
Для определения сопротивления контакта реле достаточно собрать простую схему косвенного измерения, показанную на рис. 13. Дополнительное сопротивление R ограничивает ток через контакт, а падение напряжения на контакте при известном токе позволяет рассчитать переходное сопротивление.
Рис
5. Сопротивление контакта.
Сопротивление контакта реле следует измерять при определенных токе и напряжении на контакте
При выборе элементов схемы измерения следует устанавливать следующие токи
тестирования
РАБОЧИЙ ТОК |
МИНИМАЛЬНЫЙ ТОК ПРОВЕРКИ |
КОНТАКТОВ РЕЛЕ, А |
СОПРОТИВЛЕНИЯ КОНТАКТОВ, мА |
0,01 - 0.1 |
10 |
0.1 -1 |
100 |
>1 |
1000 |
При тестировании контактов переходное сопротивление сильно зависит от их температуры и степени загрязнения, поэтому при поведении измерений следует выбирать напряжение и ток через контакты, примерно соответствующие условиям применения реле в конкретной схеме.
При коммутации мощных нагрузок следует учитывать тот факт, что первоначальное относительно высокое сопротивление контакта (иногда доходящее до 1...2 Ом) после коммутации быстро уменьшается до десятков и единиц миллиом под действием электрической очистки.
Конструктор должен помнить, что мощное реле может надежно коммутировать мощные индуктивные нагрузки с переходным сопротивлением контактов менее 100 мОм, но неустойчиво работать при коммутации сигнальной цепи 5 мА / 5 VDC, создавая нестабильное во времени переходное сопротивление контакта. Для сигнальных цепей этим сопротивлением почти всегда можно пренебречь, особенно при коммутации дискретных сигналов.
ВЫВОД
За время практики освоил и изучил назначение, технические данные, принцип действия наиболее распространенных электроизмерительных приборов. Изучил приборы: Амперметр ; Вольтметр; Омметр; Частотомер электронно-счетный Ч3-38; Добавочный шунт; Трансформатор тока и трансформатор напряжения; Добавочный резистор;
Ознакомился с правилами техники безопасности при работе с электроизмерительными приборами.
