6. Последовательность построения чертежей узлов деревянной конструкции

1. Выполняем компоновку листа, определив количество изображений и место их расположения на листе в проекционной связи.

2. В левом или правом верхнем углу формата вычертим геометрическую схему фермы в указанном масштабе. Элементы конструкции сходятся в узле, поэтому проводим осевые линии этих элементов на месте всех изображений.

2. Выполняем привязку элементов конструкции к осевым линиям. Построения выполняем тонкими линиями.

3. Строим линии взаимного пересечения элементов конструкции между собой.

4. Производим обводку чертежа узла строительной конструкции.

5. Проставляем размеры.

6. На листе формата А4 выполняем построение аксонометрии узла с нанесением теней.

Вопросы для самопроверки

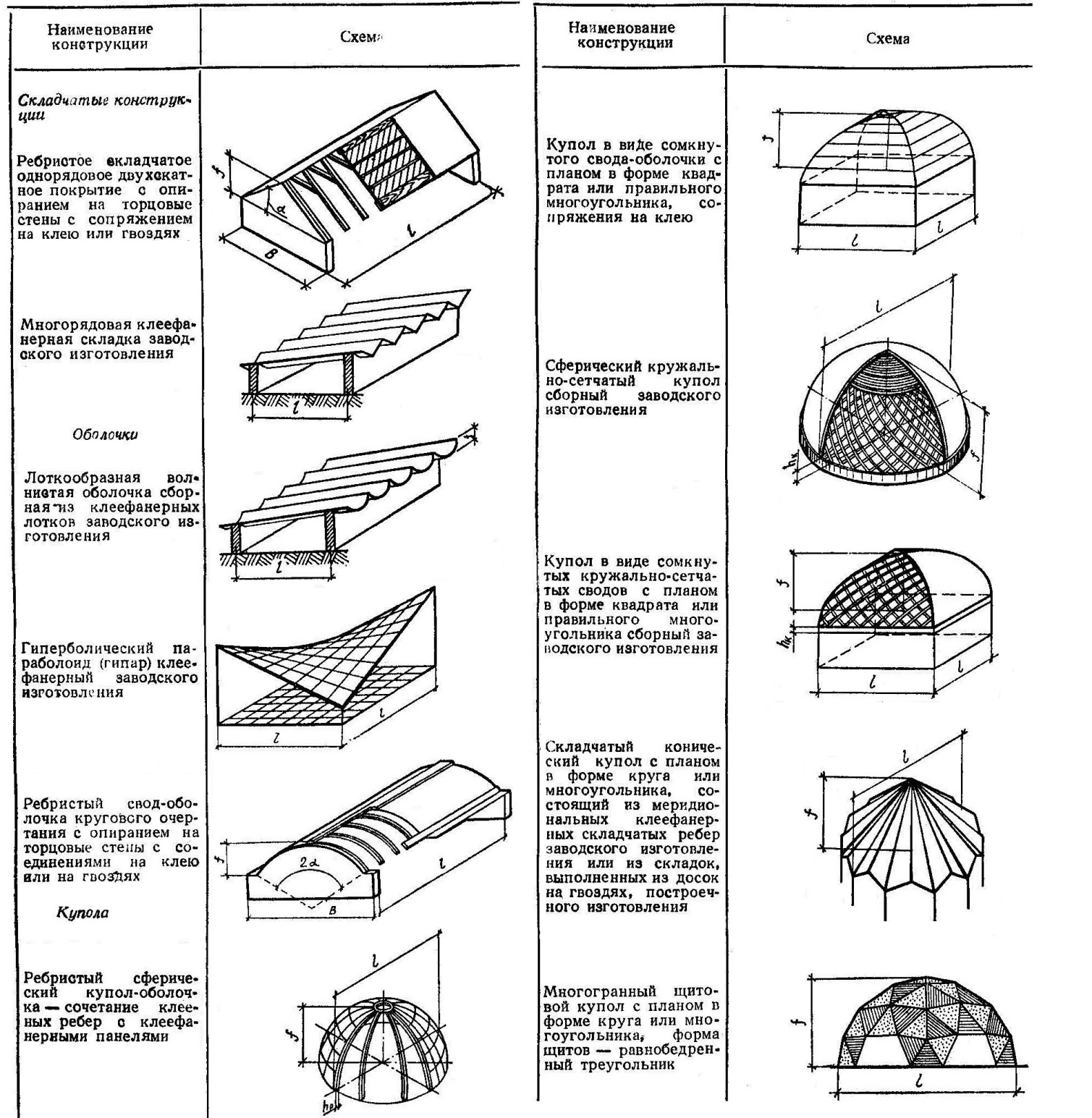

1. Какие деревянные конструкции применяют при возведении зданий и сооружений?

2. Преимущества и недостатки применения деревянных конструкций в сравнении с металлическими конструкциями?

3. Назовите лесо- и пиломатериалы применяемые, для изготовления деревянных конструкций. Как на них проставляют размеры?

4. Масштабы изображений деревянных конструкций.

5. Способы соединения элементов деревянных конструкций в узлы.

6. Для каких целей применяют наращивание (сращивание) и сплачивание лесо- и пиломатериалов?

7. Как проставляются размеры при упрощенном изображении:

7.1. Нагельных (на нагелях, штырях, болтах, глухарях, гвоздях и др.) соединений?

7.2. На шпонках, колодках, шайбах, скобах и др.?

8. Назначение клеевых соединений.

9. Последовательность выполнения чертежей деревянных конструкций.

10. Состав комплекта чертежей марки КД?

11. Какие размеры проставляются на чертежах узлов марки КД?

6. Библиографический список

1. Каминский В. П. Строительное черчение : учебник для вузов / В. П. Каминский, О. В. Георгиевский, Б. В. Будасов. – М. : ООО Издательство «Архитектура – С», 2004 – 456 с.

2. Георгиевский О. В. Правила выполнения архитектурно–строительных чертежей: справочное пособие / О. В. Георгиевский – М., АСТ, Астрель, 2005. – 104 с.

3. ГОСТ ЕСКД. Общие правила выполнения чертежей .– М., 2001

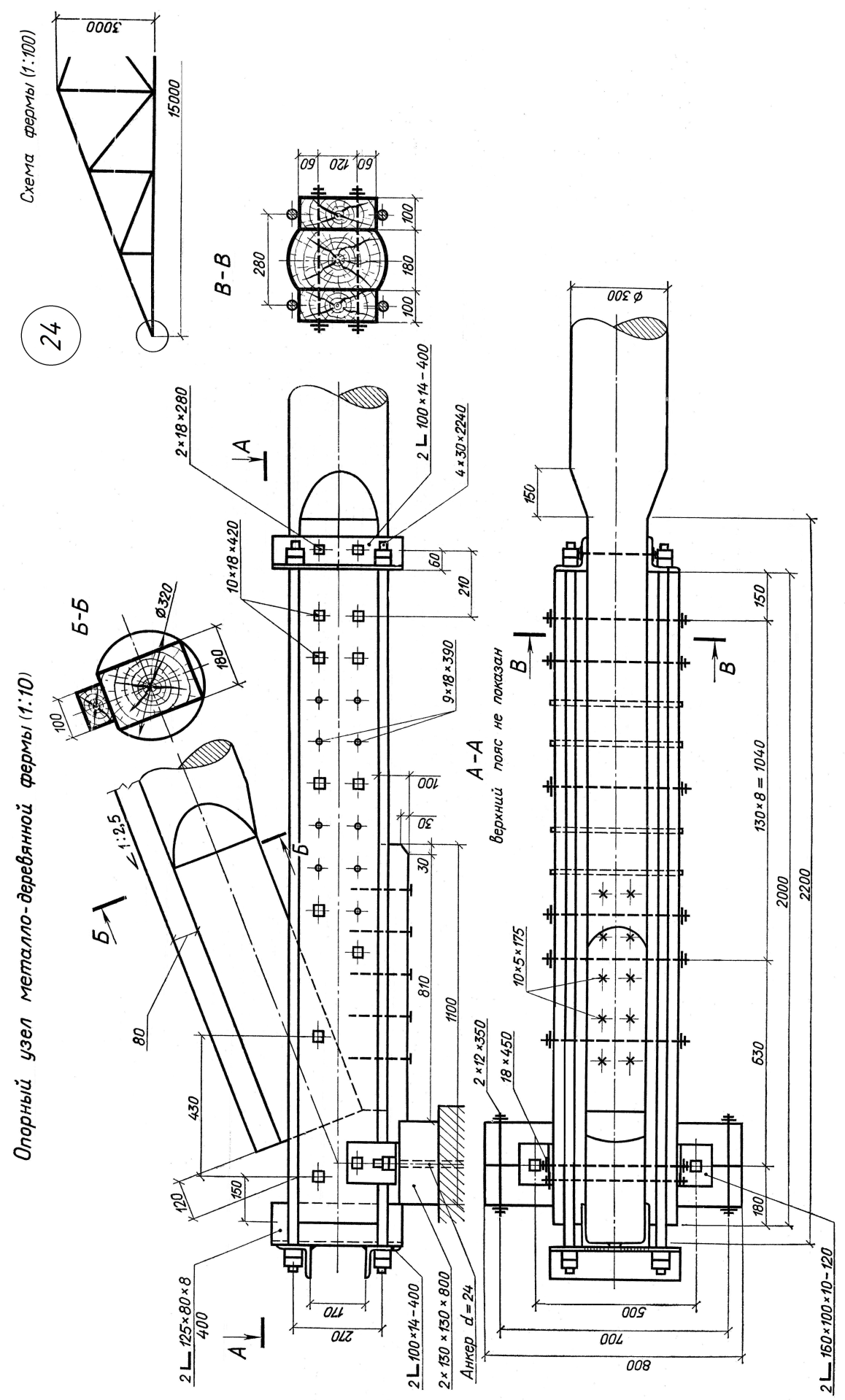

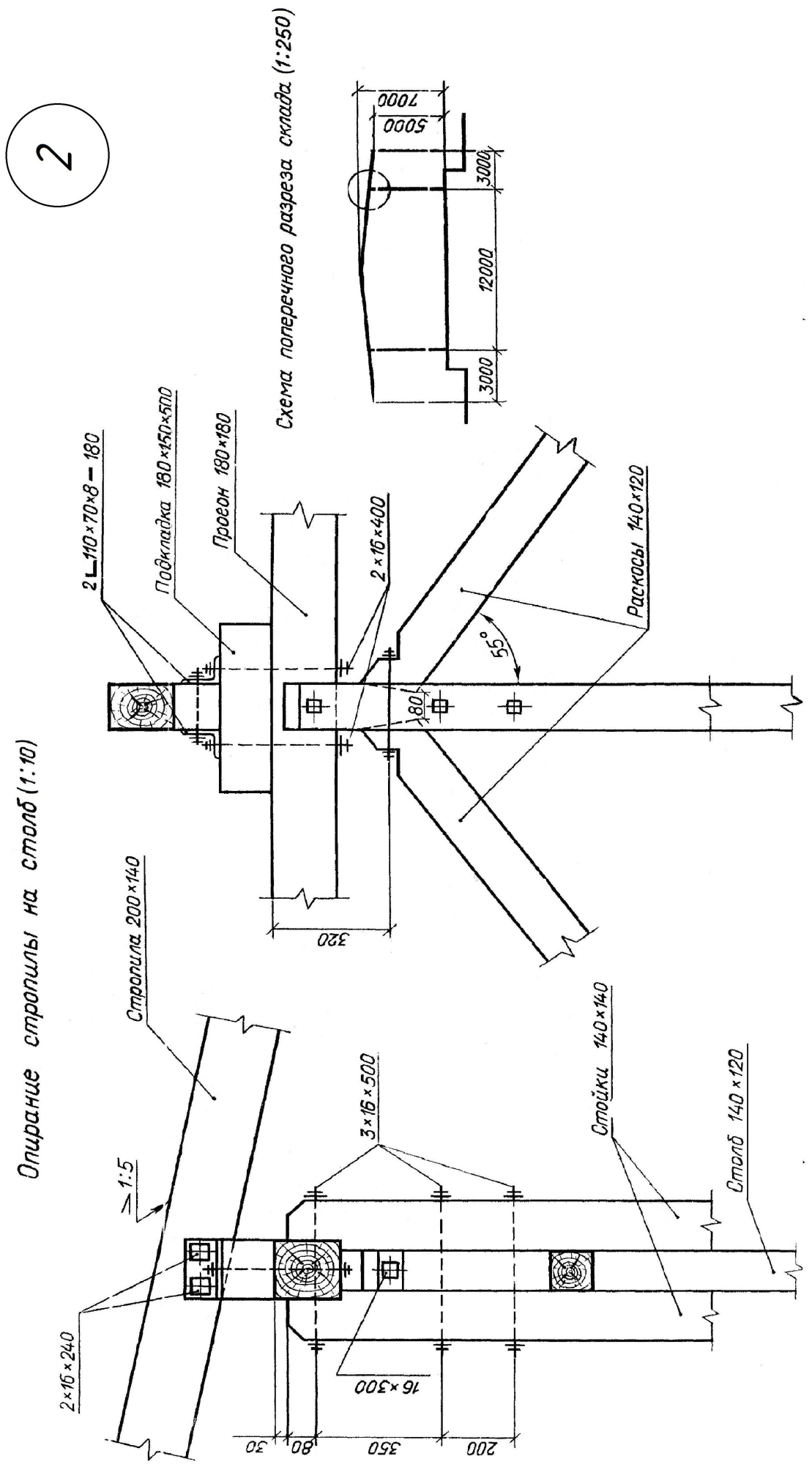

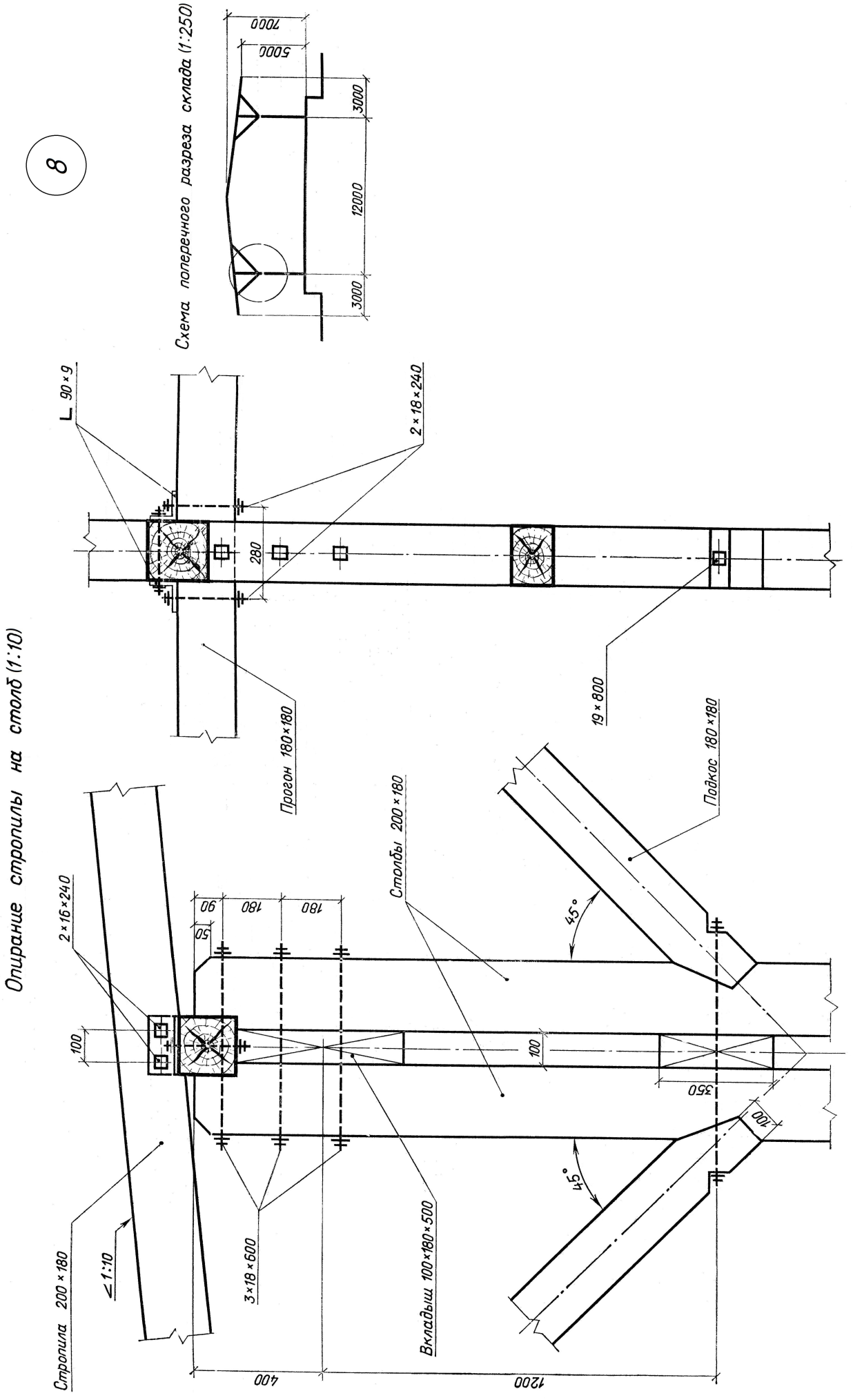

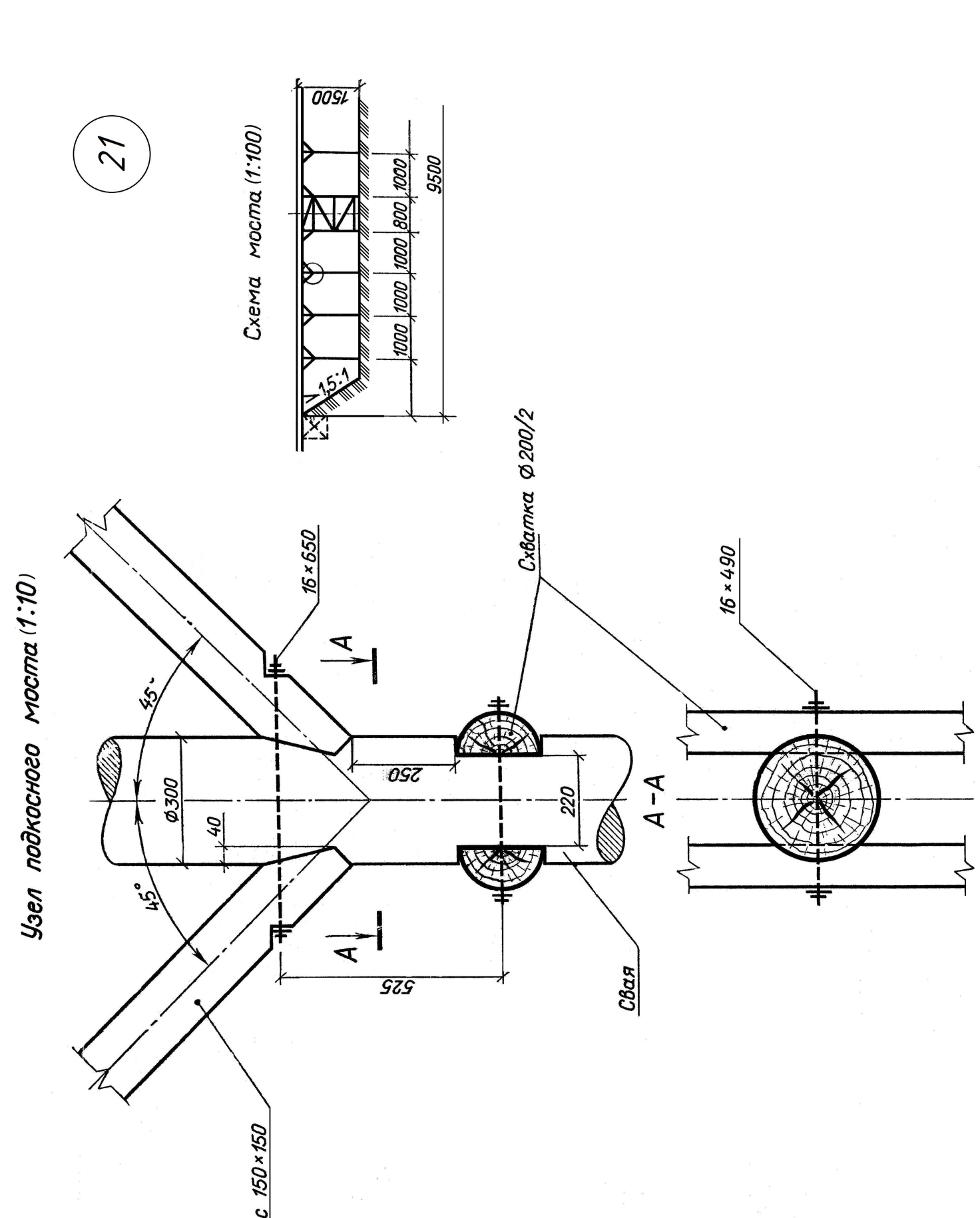

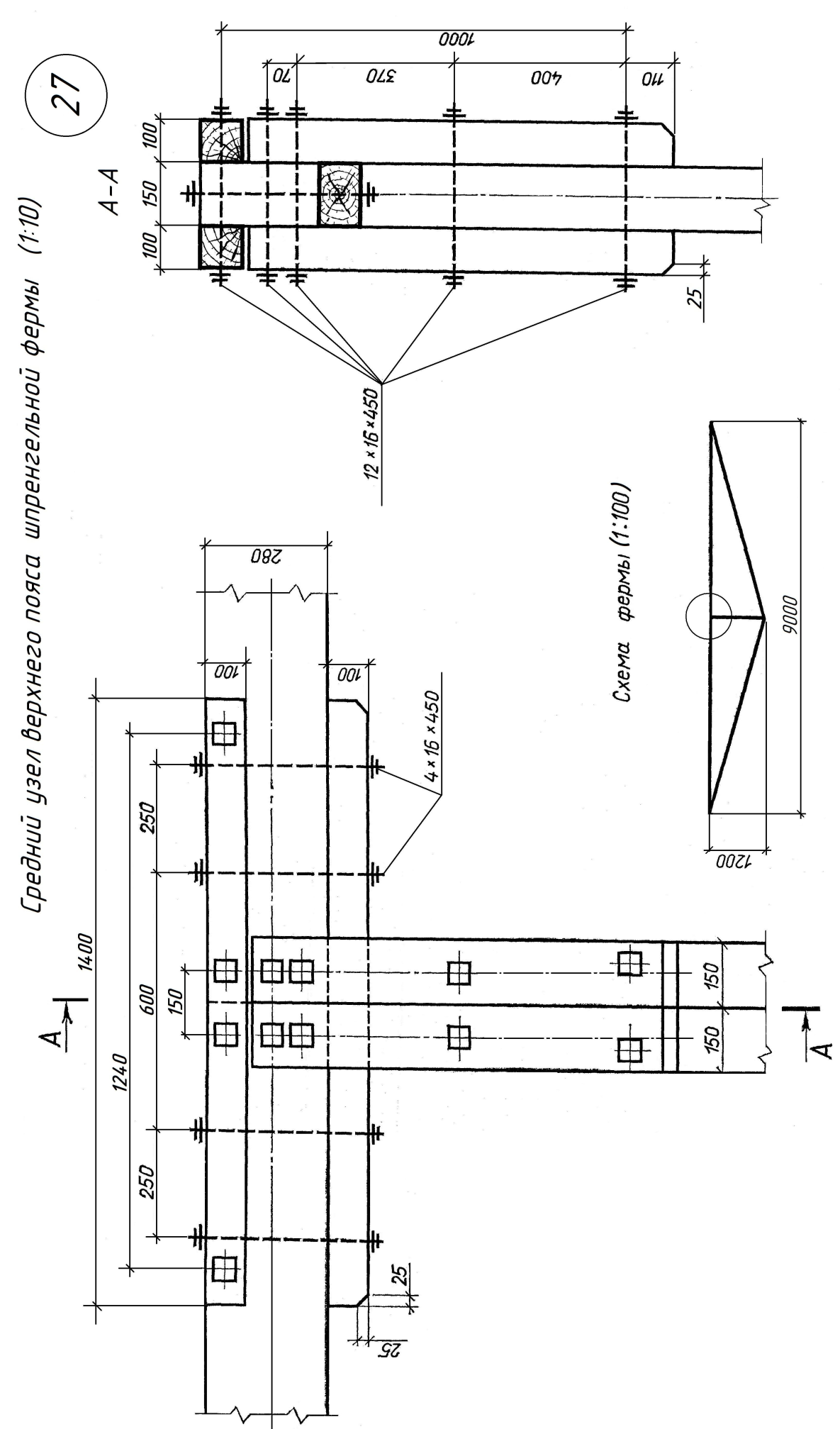

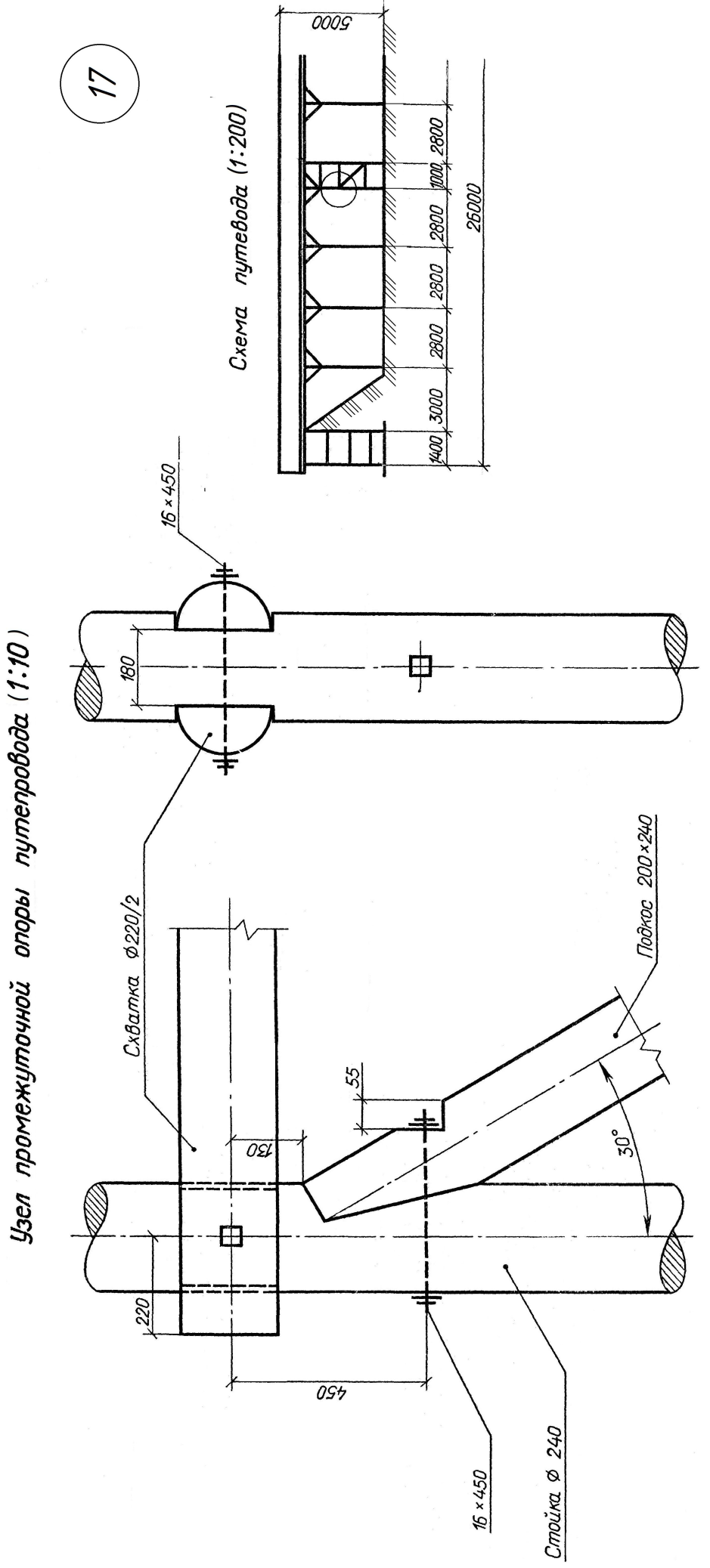

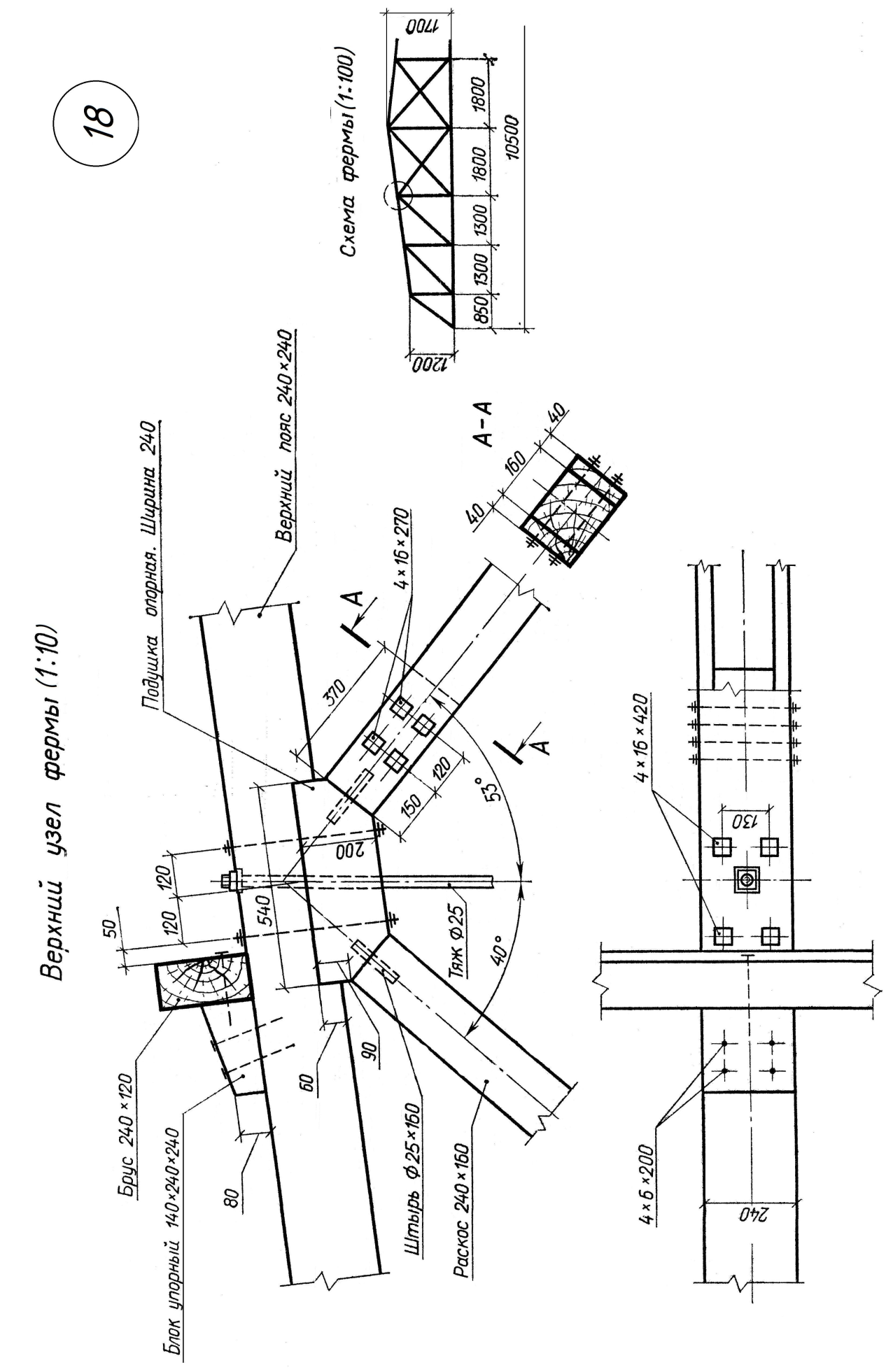

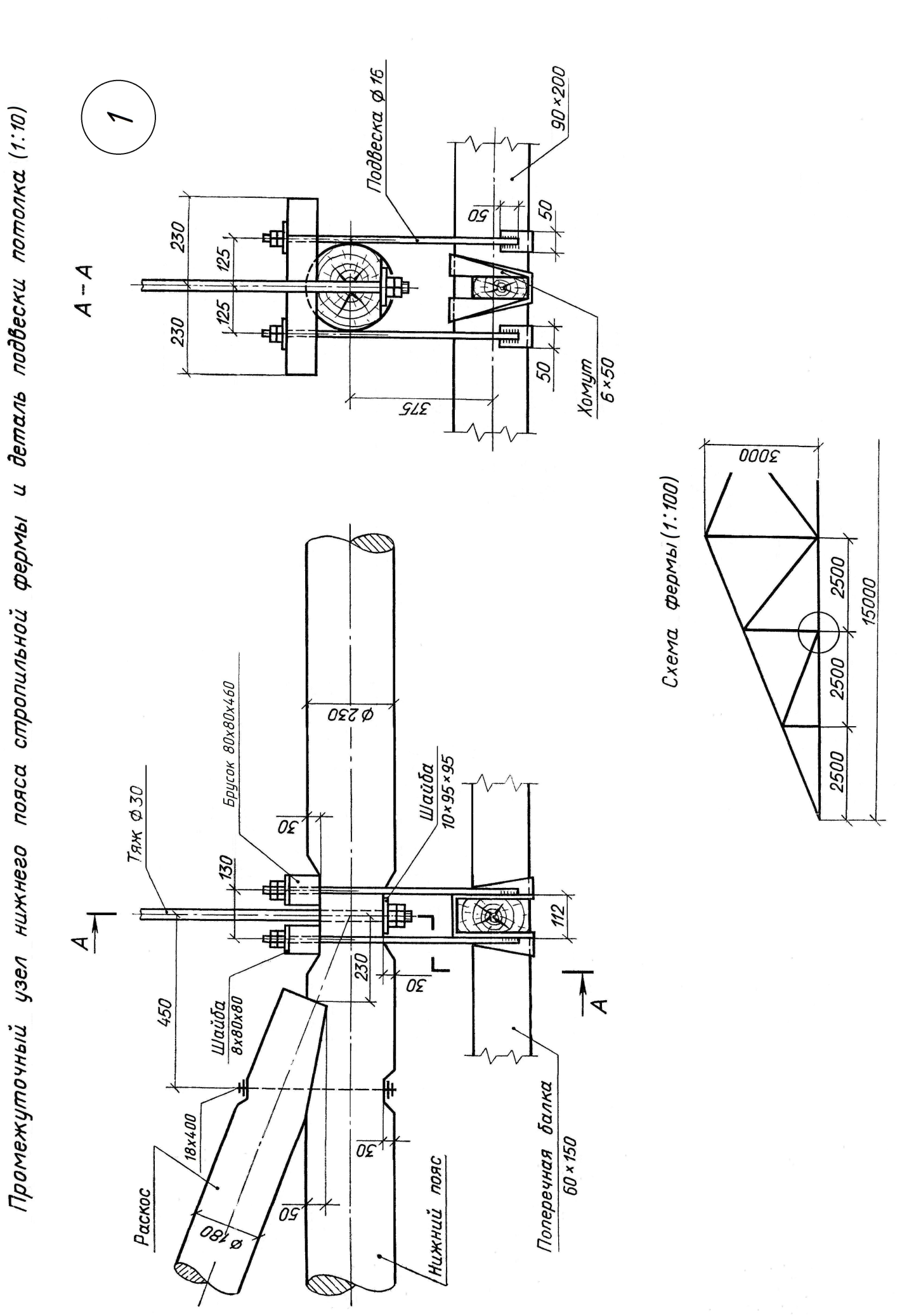

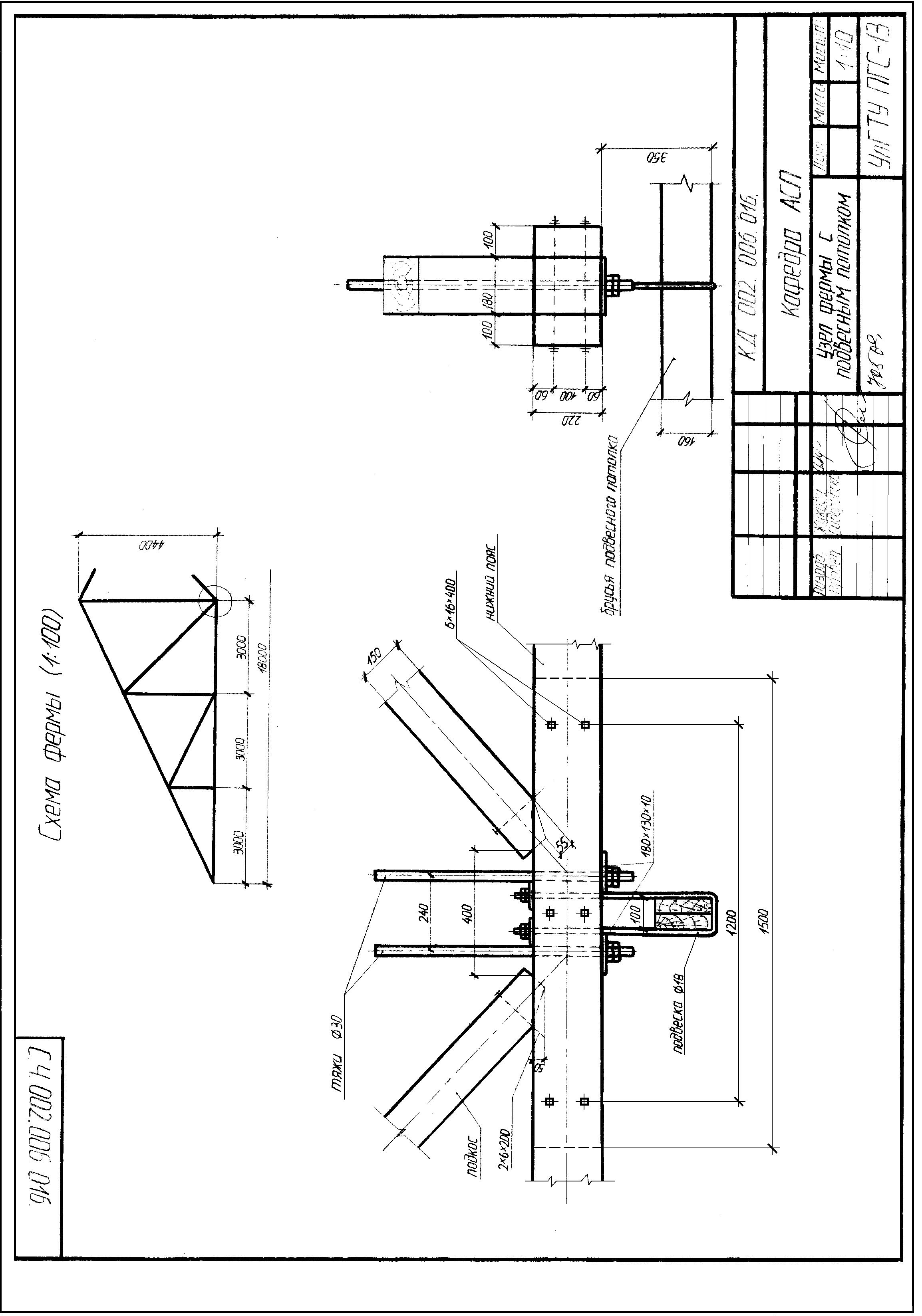

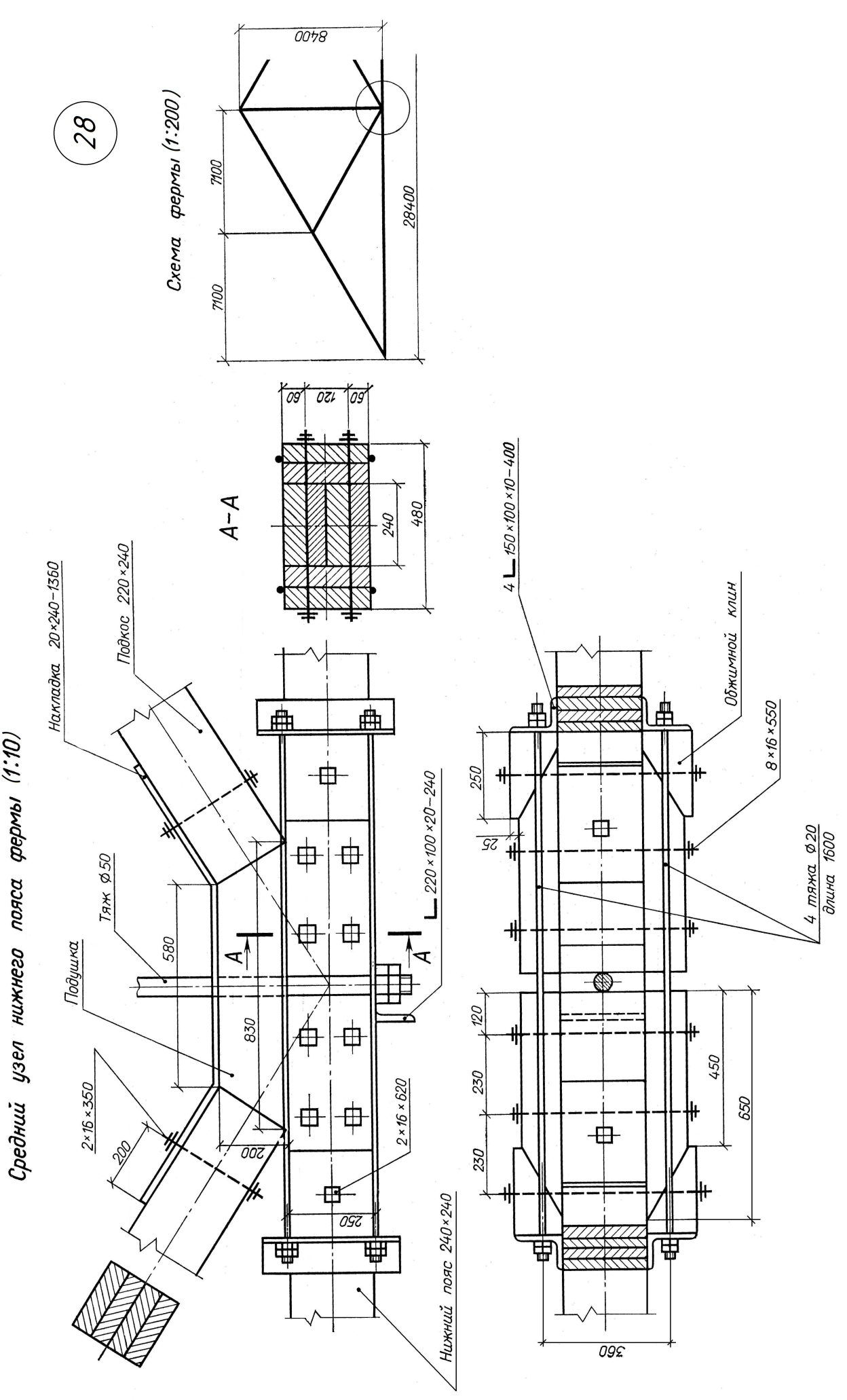

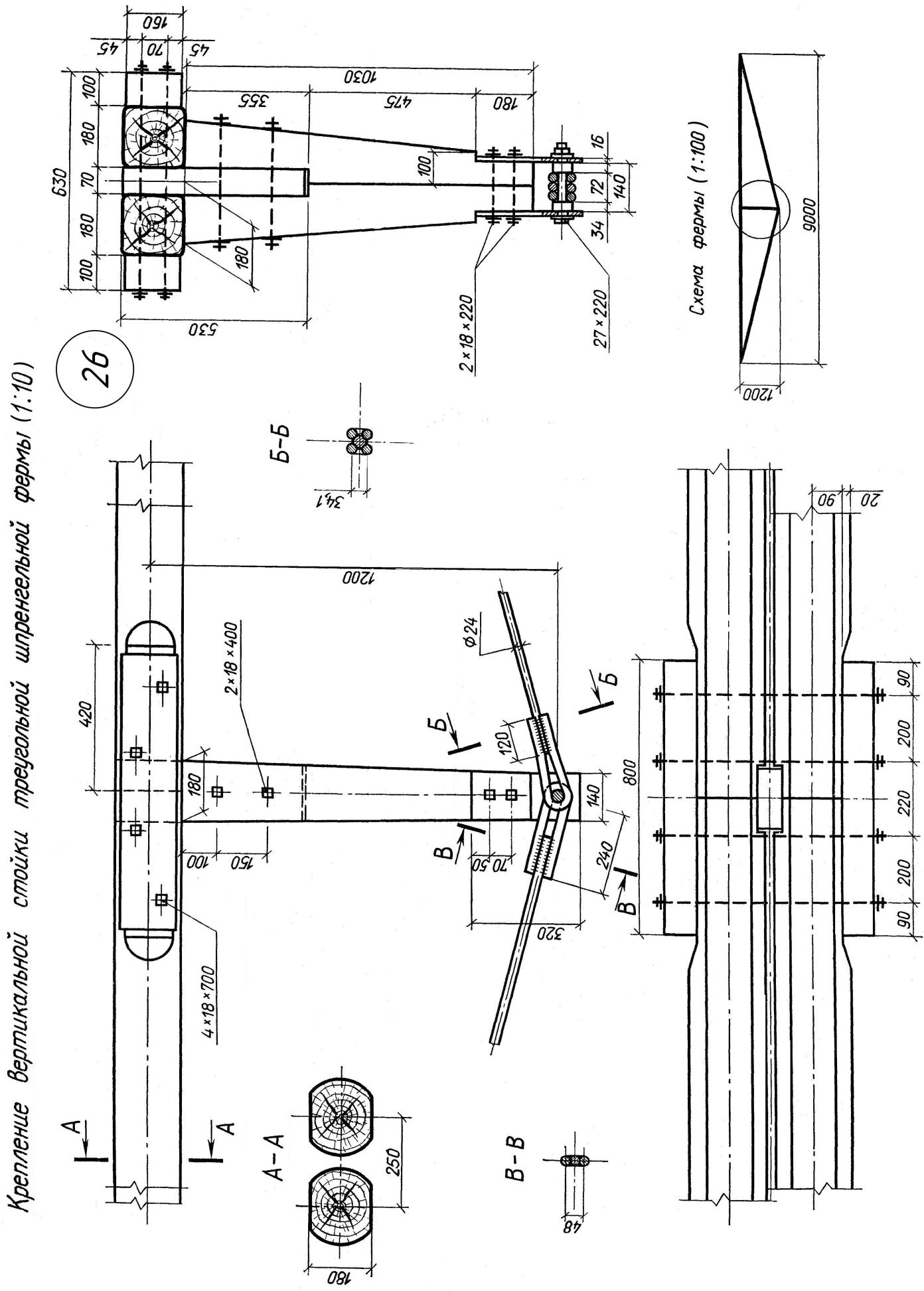

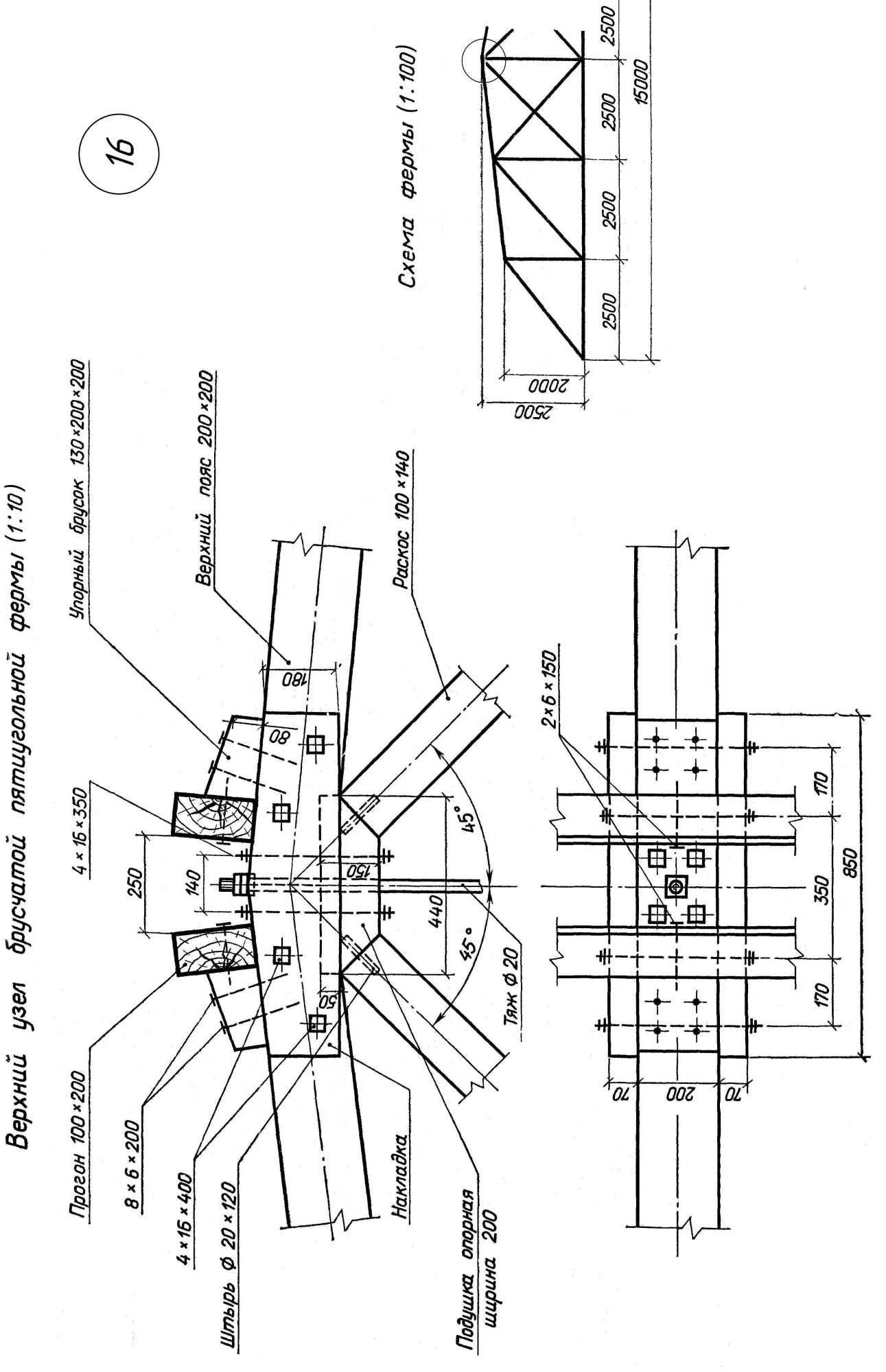

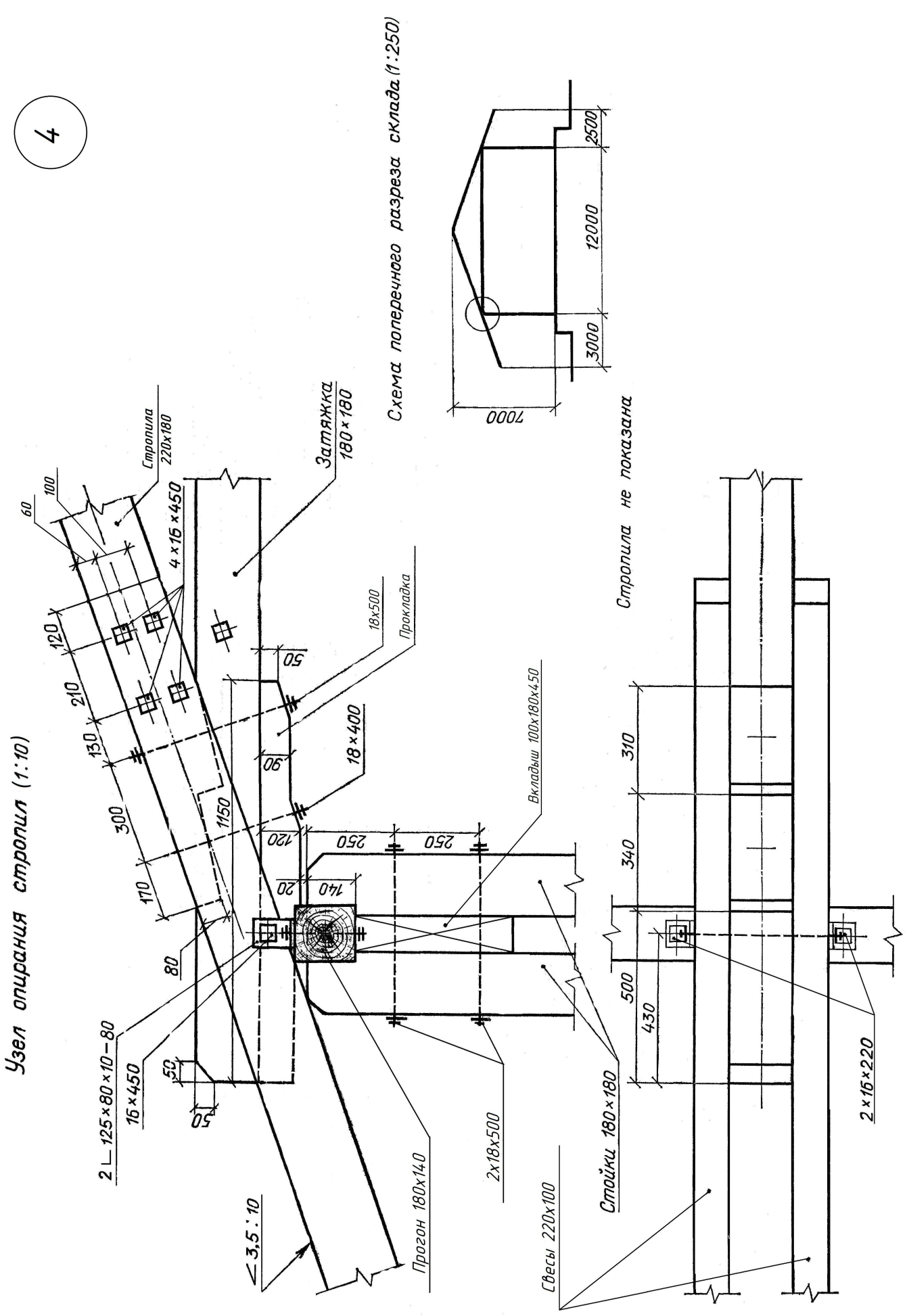

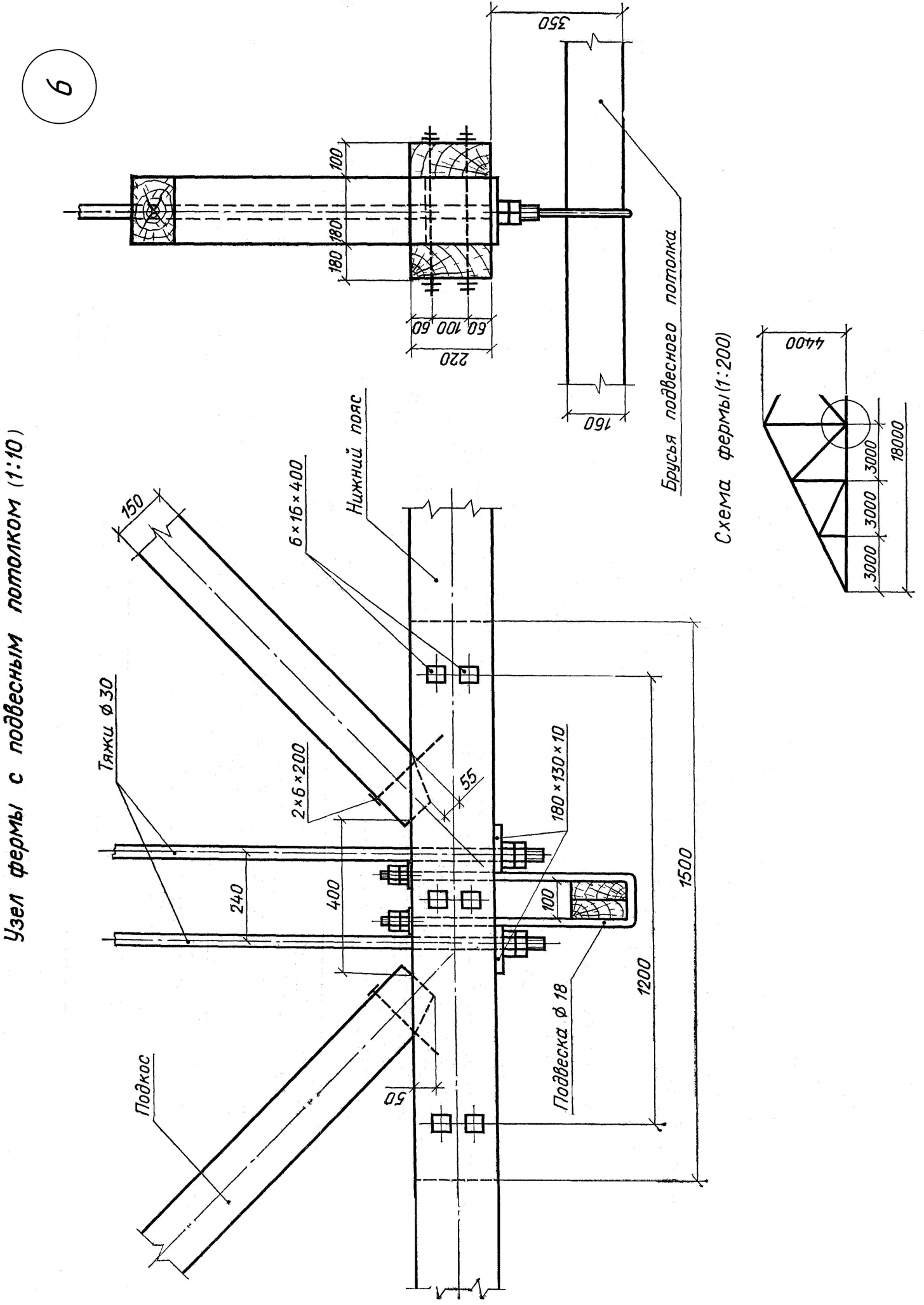

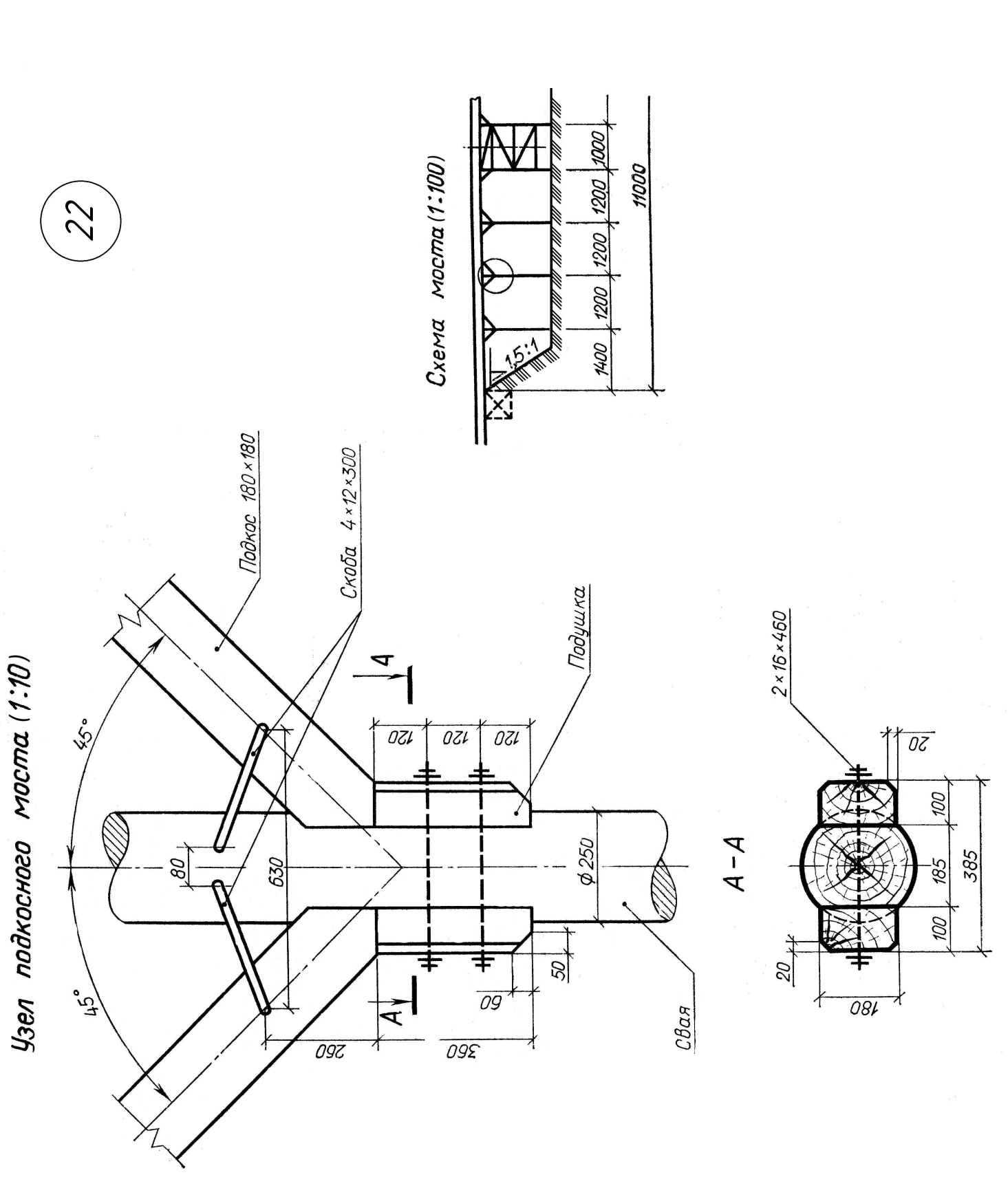

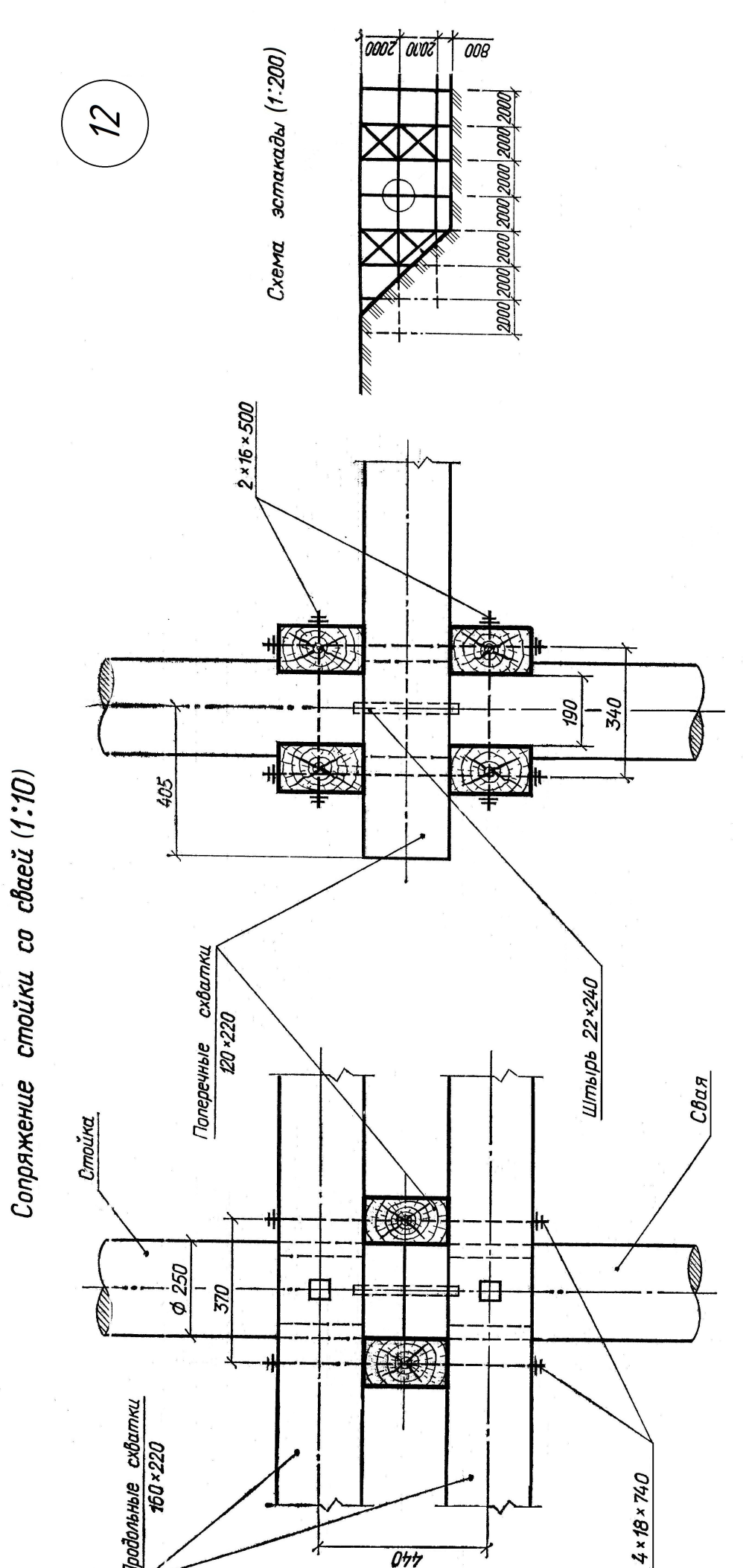

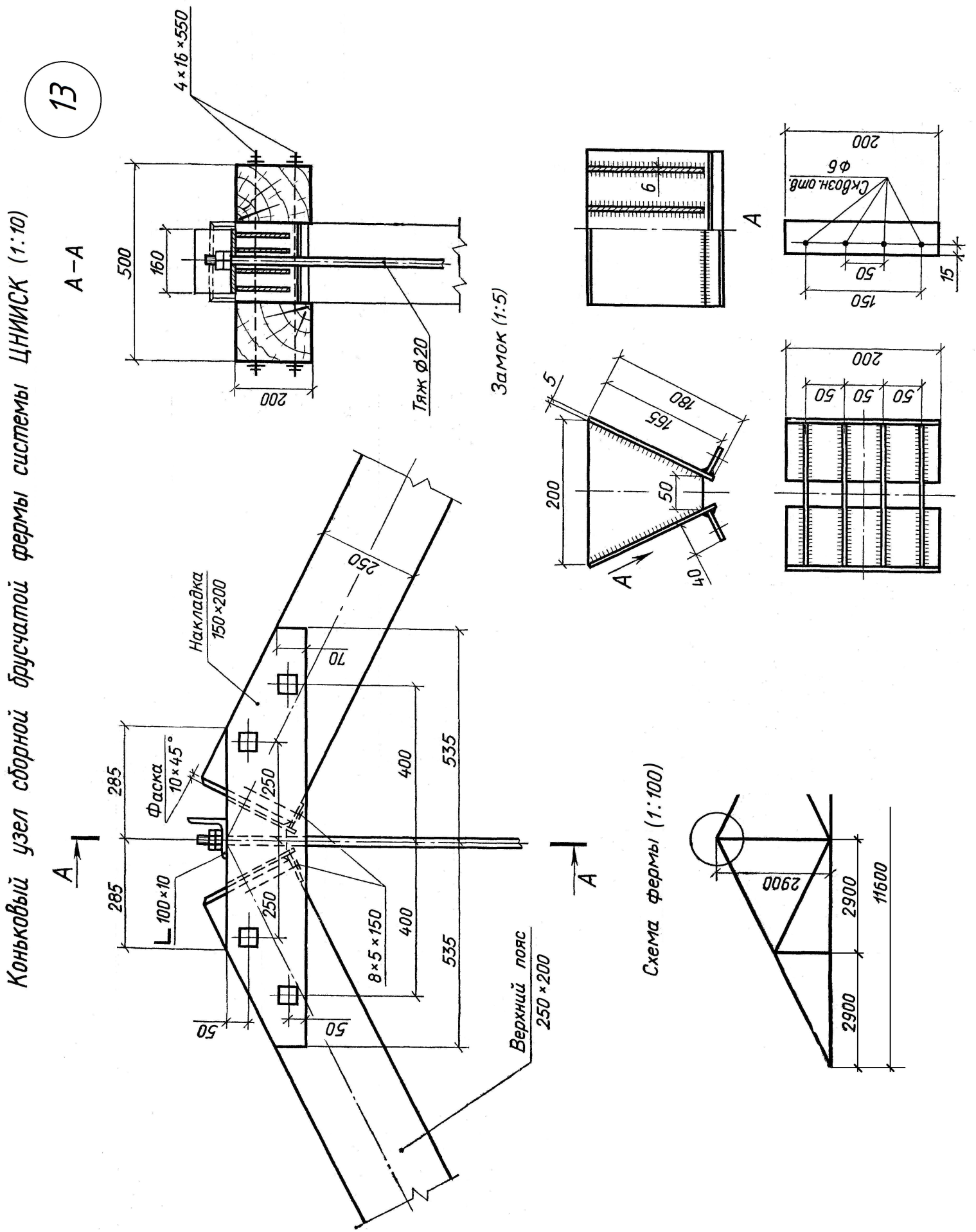

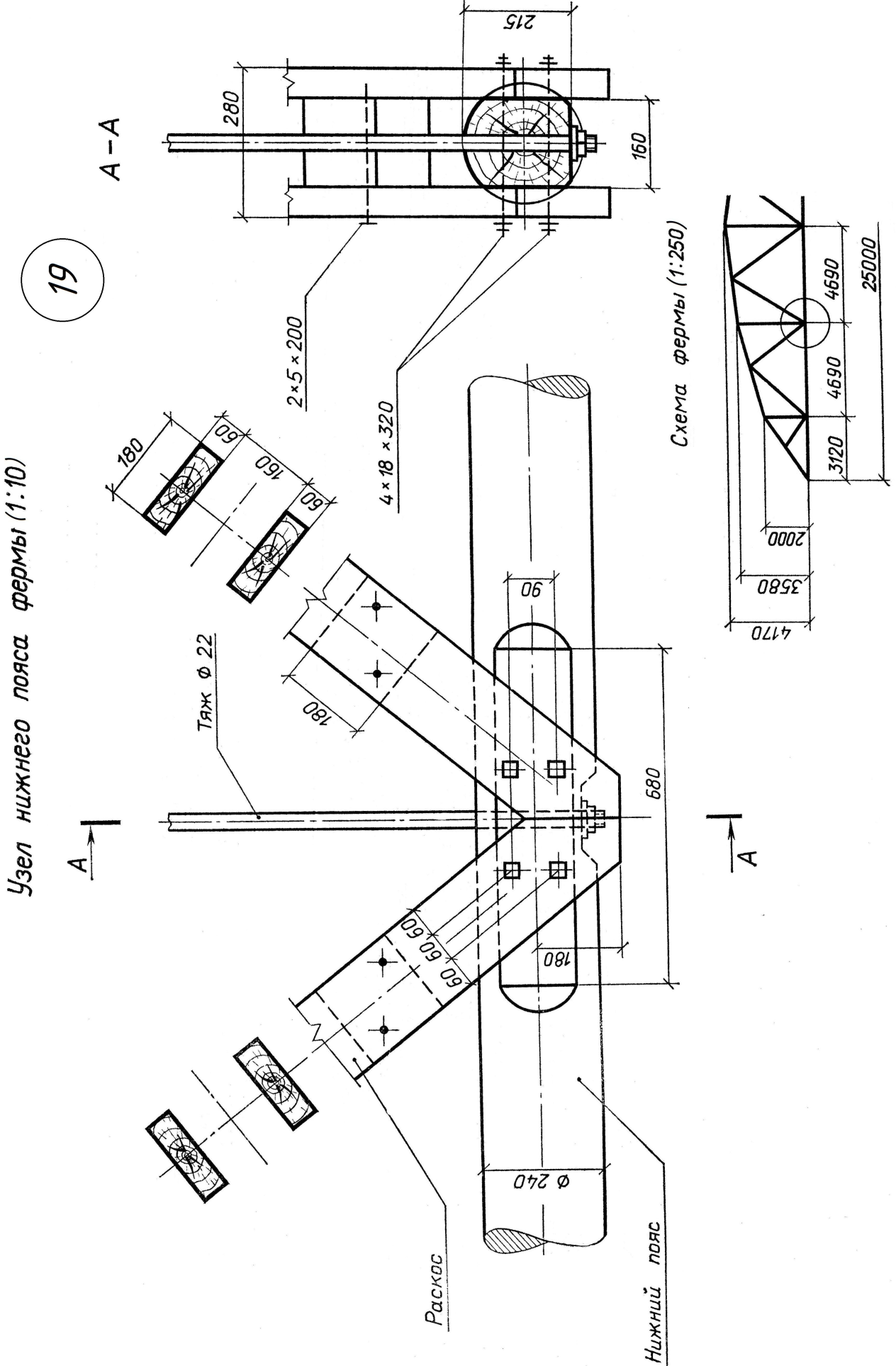

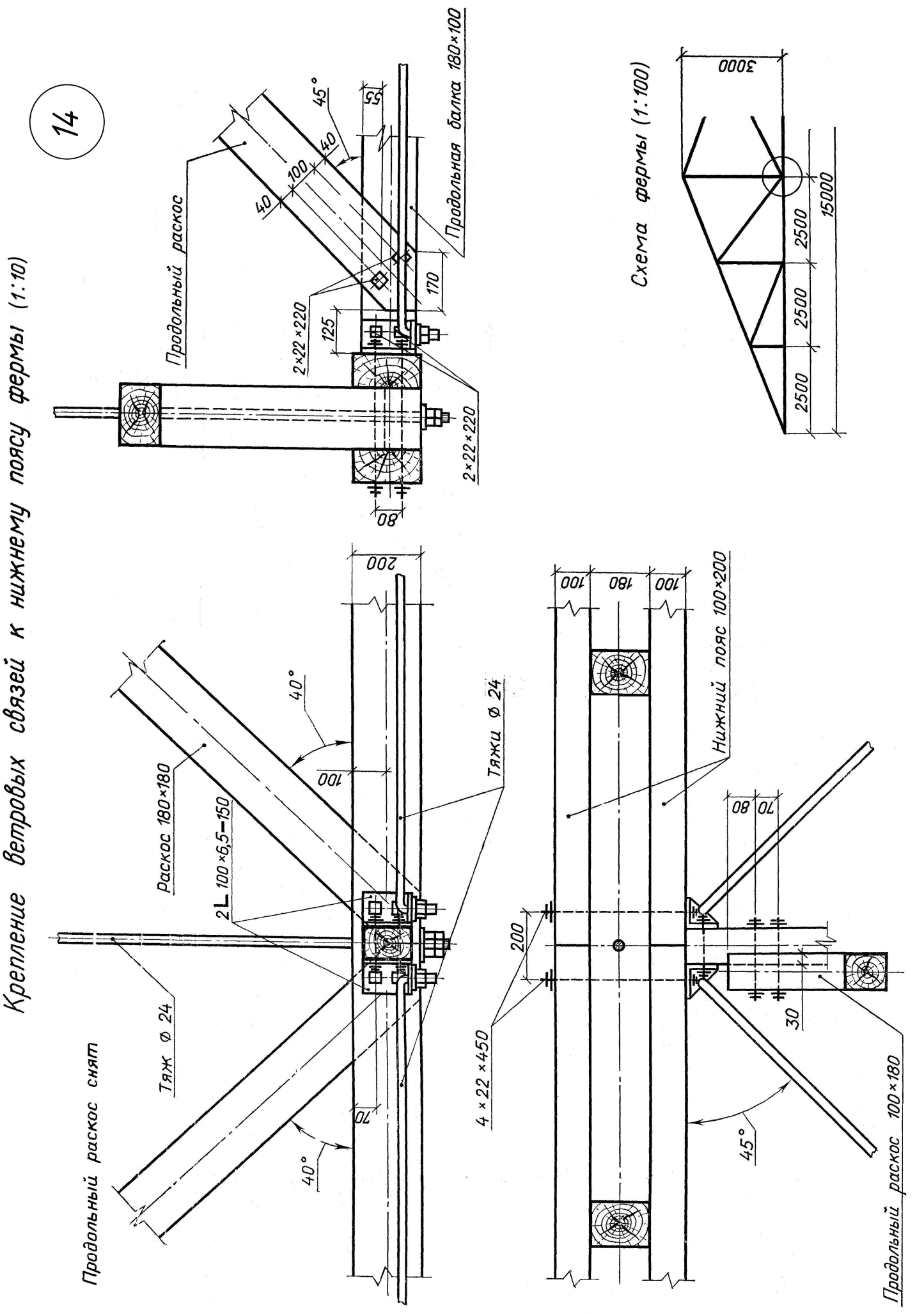

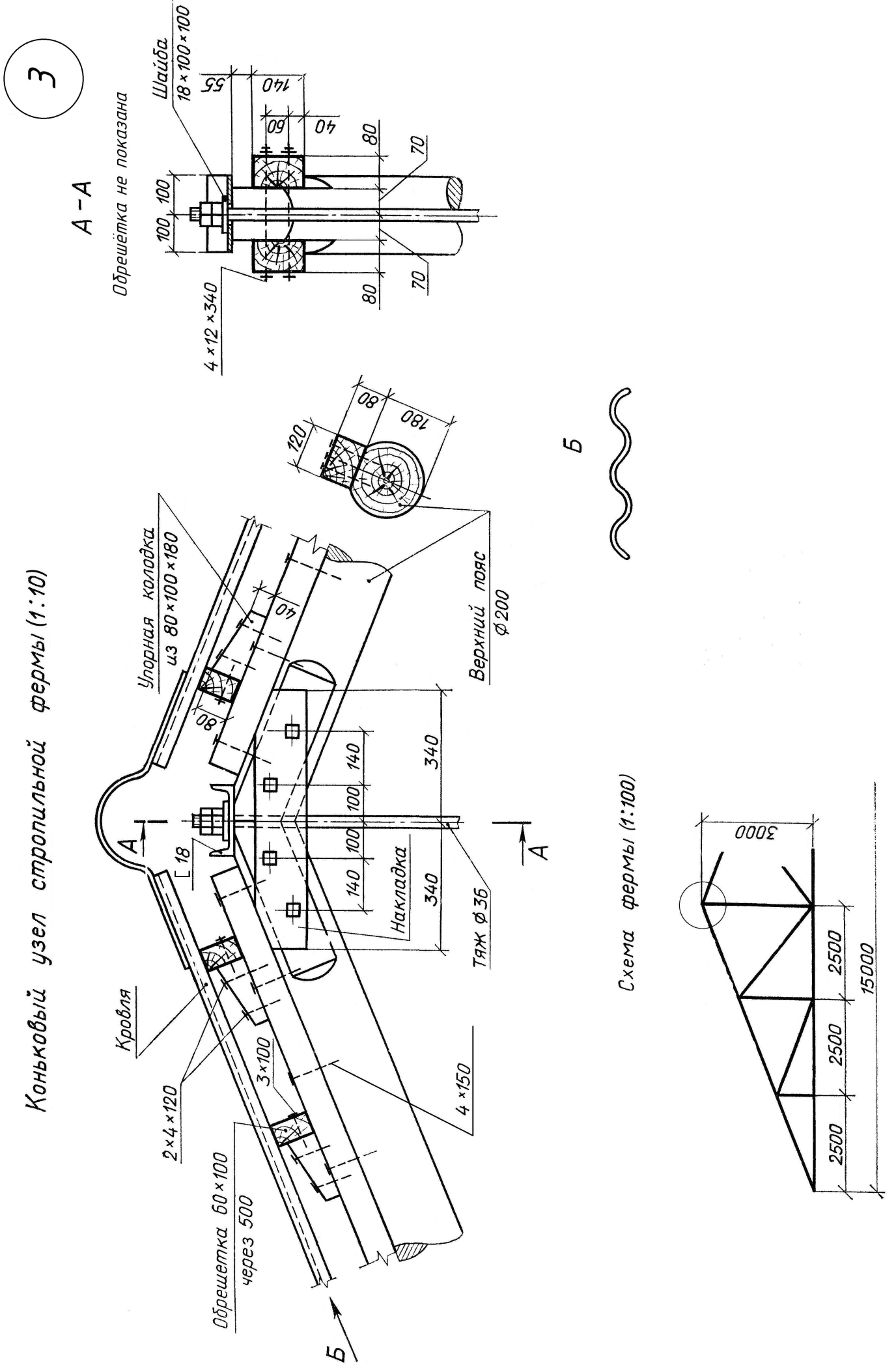

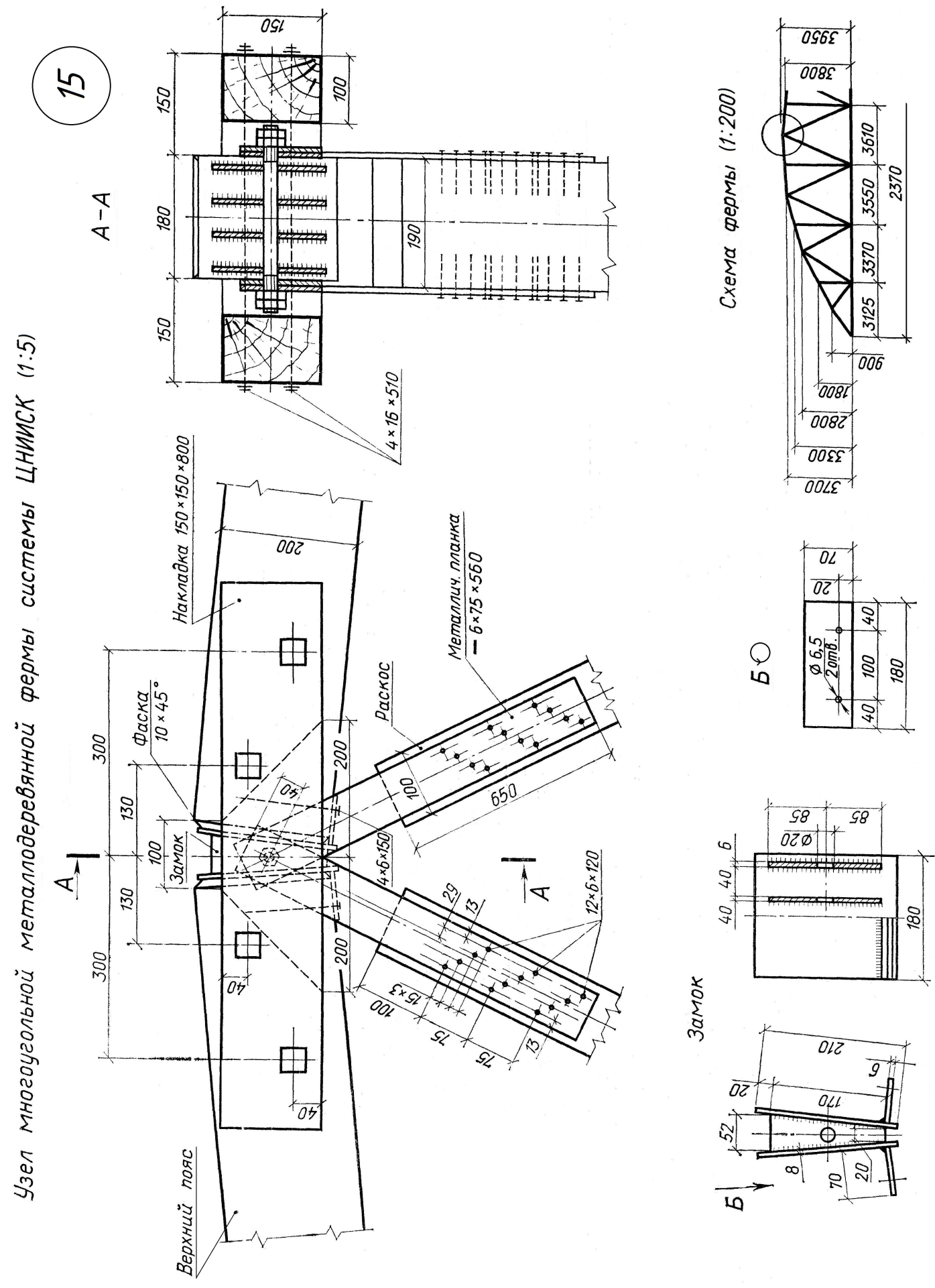

ПРИЛОЖЕНИЕ 1
