4. Основні вимоги до оформлення

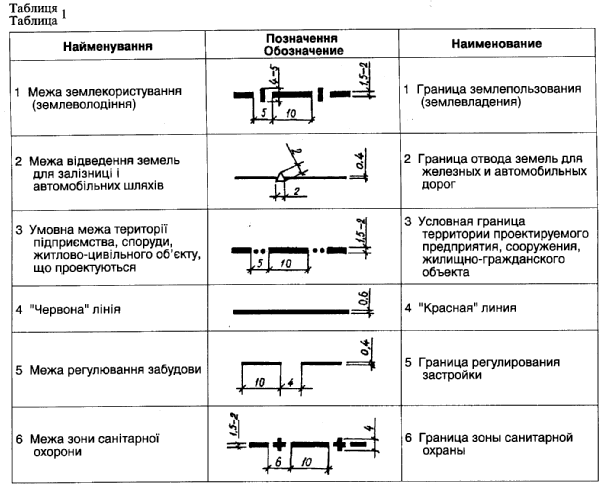

Всі запроектовані елементи повинні позначатись умовними позначеннями згідно ДСТУ Б А.2.4-2:2009 СПДБ [6]. Умовні графічні позначення і зображення елементів генеральних планів та споруд транспорту
Будинок (споруда) наземний
Проїзд, прохід на рівні
першого поверху будинку
Автомобільна дорога
Листяне дерево
Хвойні дерева
Лінійна посадка дерев
Масиви і групи дерев
Чагарник звичайний
Чагарник живопліт
(стрижений)
Чагарник, що в’ється
(ліани)
Квітник
Газон
N рослини по генплану
Кількість
рослин у насадженнях
Рис. 4. Приклад оформлення на генплані плану озеленення
Умовні графічні зображення багато-секційних житлових будинків на кресленнях в масштабі 1:500 і 1:1000 виконують, розбиваючи їх на секції і вказуючи входи.
Оформлення генплану виконується відповідно до вимог ДСТУ Б А.2.4-2:2009 СПДБ [6] та ДСТУ Б А.2.4-6:2009 Правила виконання робочої документації генеральних планів [5].
5. Узагальнення планувальних рішень по частині ііі
Проектні рішення по плануванню промислового підприємства підлягають узагальненню у вигляді стандартних форм та показників відповідно до вимог ДСТУ Б А.2.4-6:2009 Правила виконання робочої документації генеральних планів [5]. До них відносяться експлікація об’єктів забудови мікрорайону, баланс території та техніко-економічні показники. Оформлення генплану виконується відповідно до вимог ДСТУ Б А.2.4-2:2009 СПДБ [6].

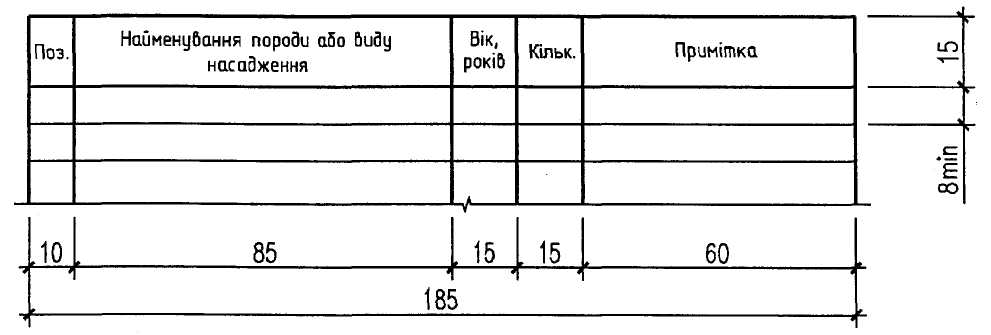

Рис. 5. Форма відомості озеленення

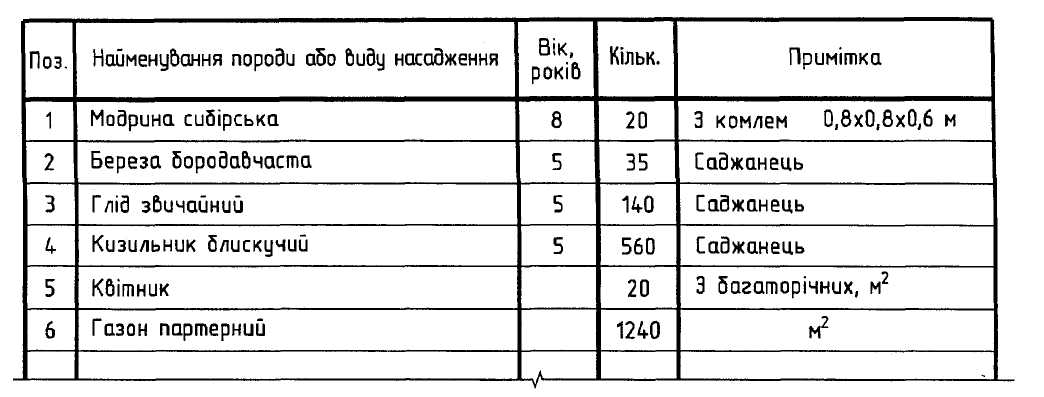

Рис. 6. Приклад відомості озеленення
