Значения эффективных коэффициентов концентрации напряжений и для валов с одной шпоночной канавкой
|
|||||
Коэффициенты |
|
||||
600 |
700 |
800 |
900 |
1000 |
|
|
1.60 |
1.75 |
1.80 |
1.90 |
2.00 |
|
1.50 |
1.60 |
1.70 |
1.90 |
2.10 |

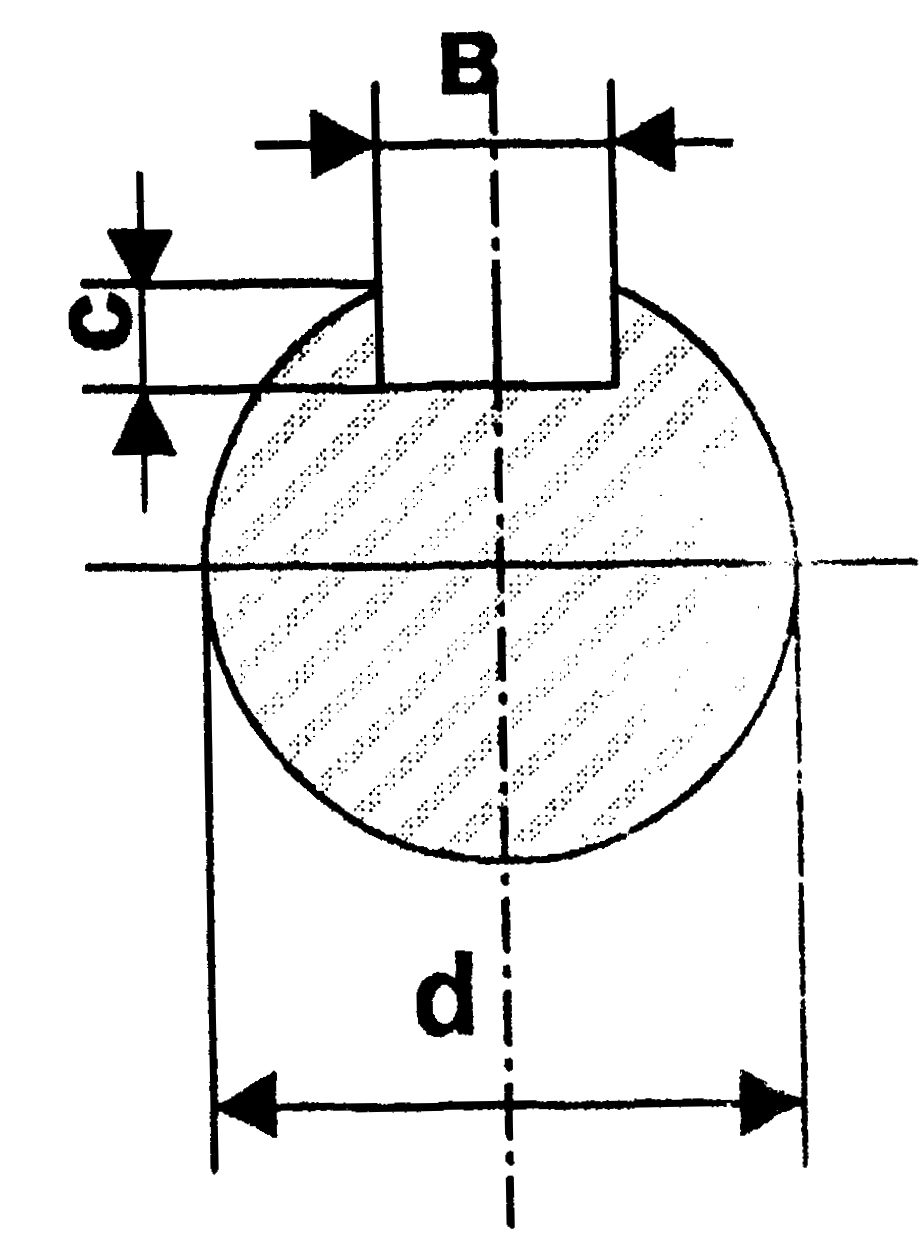

Примечание. Момент сопротивления нетто:
при
изгибе:
при
кручении:
|
|||||
,
МПа
Значения масштабных факторов и
Сталь |
Коэффициенты |
Диаметр вала d, мм |
||||||
20 |
30 |
40 |
50 |
70 |
100 |
200 |
||
Углеродистая |
|
0.92 0.83 |
0.88 0.77 |
0.85 0.73 |
0.82 0.70 |
0.76 0.65 |
0.70 0.59 |
0.61 0.52 |
Легированная |
,
|
0.83 |
0.77 |
0.73 |
0.70 |
0.65 |
0.59 |
0.52 |
Значения коэффициентов влияния состояния обработанной поверхности
Вид обработки поверхности |
Валы из стали, имеющей σв, МПа. |
||||||||
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
|
|
|||||||||
полирование |
1,0 |
.1.0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
шлифование |
0,93 |
0,92 |
0,91 |
0,90 |
0,88 |
0,87 |
0,86 |
0,85 |
0,84 |
тонкая обточка |
0,90 |
0,88 |
0,86 |
0,84 |
0,82 |
0,81 |
0,79 |
0,77 |
0,75 |
грубая обточка |
0,85 |
0,82 |
0,79 |
0,77 |
0,74 |
0,71 |
0,68 |
0,66 |
0,63 |
наличие окалины |
0,71 |
0,65 |
0,59 |
0,54 |
0,49 |
0,44 |
0,40 |
0,38 |
0,36 |
Значения
коэффициентов
,
учитывающих асимметрию
циклов
напряжений
, МПа |
|
|
350-550 |
0 |
0 |
550-750 |
0,05 |
0 |
750-1000 |
0,10 |
0,05 |
1000-1200 |
0,20 |
0,10 |
1200-1400 |
0,25 |
0,15 |
