Значения эффективных коэффициентов концентрации нормальных напряжений для валов с выточками
|
||||||
D/d |
r/d |
Валы из стали, имеющей σв , МПа
|
||||
|
|
<650 |
700 |
800 |
900 |
1000 |
|
|
|
||||
До 1.1 |
0.02 0.04 0.06 0.08 0.10 0.15 |
1.29 1.27 1.25 1.21 1.18 1.14 |
1.32 1.30 1.29 1.25 1.21 1.18 |
1.39 1.37 1.36 1.32 1.29 1.21 |
1.46 1.43 1.41 1.39 1.32 1.25 |
1.50 1.48 1.46 1.43 1.37 1.29 |
Св. 1.1 до 1.2 |
0.02 0.04 0.06 0.08 0.10 0.15 |
1.37 1.35 1.32 1.27 1.23 1.18 |
1.41 1.37 1.36 1.32 1.27 1.23 |
1.50 1.47 1.46 1.41 1.37 1.27 |
1.59 1.55 1.52 1.50 1.41 1.37 |
1.65 1.62 1.50 1.55 1.47 1.37 |
Св. 1.2 до 2.0 |
0.02 0.04 0.06 0.08 0.10 0.15 |
1.40 1.38 1.35 1.30 1.25 1.20 |
1.45 1.42 1.40 1.35 1.30 1.25 |
1.55 1.52 1.50 1.45 1.40 1.30 |
1.65 1.60 1.57 1.55 1.45 1.35 |
1.70 1.68 1.65 1.60 1.52 1.40 |
напряжений для валов с выточками

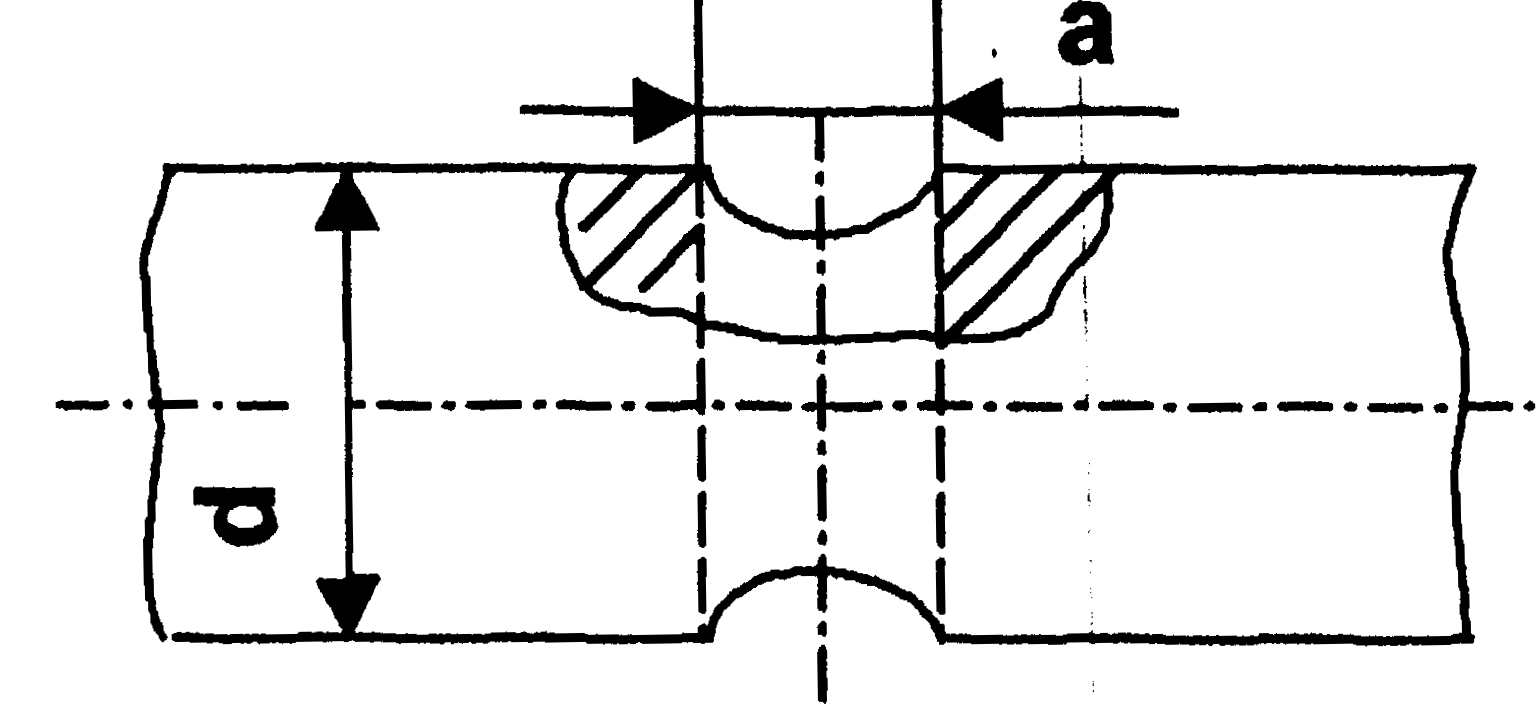

Значения эффективных коэффициентов концентрации напряжений и для валов с поперечными отверстиями
|
|||||
a/d |
Коэффициенты |
Для валов из стали, имеющих σв, МПа |
|||
|
800 |
900 |
1000 |
||
Св. 0,05 до 0,15 |
|
2.0 |
2.02 |
2.12 |
2.35 |
Св. 0,15до 0,25 |
1.8 |
1.82 |
1.90 |
2.10 |
|
Св.0,05 до 0,15 Св.0,15 до 0,25 |
|
1.75 |
1.83 |
1.90 |
2.0 |
Примечание. Момент сопротивления нетто:
при
изгибе:
при
кручении:
|
|||||
700
