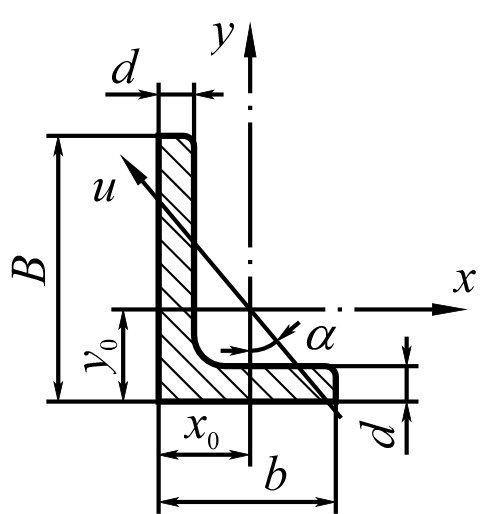

Уголки стальные горячекатаные неравнополочные
(по ГОСТ 8510-86)
А – площадь поперечного сечения;
–
момент
инерции;
i – радиус инерции;
– угол
наклона главной оси
№ |
B, мм |
b, мм |
d, мм |
A, см2 |
m, кг |
Ix, см4 |
ix, см |
Iy, см4 |
iy, см |
y0, см |
x0, см |
Iumin, см |
iumin, см |
tg |
7,5/5 |
75 |
50 |
5 6 8 |
6,11 7,25 9,47 |
7,79 5,69 7,43 |
34,8 40,9 52,4 |
2,30 2,38 2,35 |
12,5 14,6 18,3 |
41,43 1,42 1,40 |
2,39 2,44 2,52 |
1,17 1,21 1,29 |
7,24 8,48 10,9 |
1,09 1,08 1,07 |
0,436 0,435 0,430 |
9/5,6 |
90 |
56 |
5 6 8 |
7,86 8,54 11,18 |
6,17 6,70 8,77 |
65,3 70,6 90,9 |
2,88 2,88 2,86 |
19,7 21,2 27,1 |
1,58 1,58 1,56 |
2,92 2,95 3,04 |
1,26 1,28 1,36 |
11,8 12,7 16,3 |
1,22 1,22 1,21 |
0,384 0,384 0,380 |
10/6,3 |
100 |
63 |
6 7 8 10 |
9,59 11,1 12,6 15,5 |
7,53 8,70 9,87 12,1 |
98,3 113,0 127,0 154,0 |
3,2 3,19 3,18 3,15 |
30,6 35,0 39,2 47,1 |
1,79 1,78 1,77 1,75 |
3,23 3,28 3,32 3,40 |
1,42 1,46 1,50 1,58 |
18,2 20,8 23,4 28,3 |
1,38 1,37 1,36 1,35 |
0,393 0,392 0,392 0,387 |
11/7 |
110 |
70 |
6 8 |
11,4 13,8 |
8,98 10,9 |
112,0 172,0 |
3,53 3,51 |
45,6 54,6 |
2,00 1,98 |
3,55 3,61 |
1,58 1,64 |
26,9 32,3 |
1,53 1,52 |
0,402 0,400 |
12,5/8 |
125 |
80 |
7 8 10 12 |
14,1 18,0 19,7 23,4 |
11,0 12,5 15,5 18,3 |
227,0 258,0 312,0 365,0 |
4,01 4,00 3,98 3,95 |
73,7 83,0 100,0 117,0 |
2,29 2,28 2,26 2,24 |
4,01 4,05 4,14 4,22 |
1,80 1,84 1,92 2,00 |
43,4 48,8 59,3 59,5 |
1,78 1,75 1,74 1,72 |
0,407 0,408 0,404 0,400 |
14/9 |
140 |
90 |
8 10 |
18 22,2 |
14,1 17,5 |
364,0 444,0 |
4,49 4,70 |
120,0 146,0 |
2,58 2,56 |
4,49 4,58 |
2,03 2,12 |
70,3 85,5 |
1,98 1,96 |
0,411 0,409 |
20/12,5 |
200 |
125 |
11 12 14 16 |
34,9 37,9 43,9 49,8 |
27,4 29,7 34,4 39,1 |
1449 1568 1801 2026 |
6,45 3,43 6,41 6,38 |
446,0 482,0 551,0 617,0 |
3,58 3,57 3,54 3,52 |
6,50 6,54 6,52 6,71 |
2,79 2,83 2,91 2,99 |
264 286 327 367 |
2,75 2,74 2,73 2,72 |
0,392 0,392 0,390 0,388 |
25/16 |
250 |
160 |
12 16 18 20 |
48,3 63,6 71,1 78,5 |
37,9 49,9 55,8 61,7 |
3147 4091 4545 4987 |
8,07 8,02 7,99 7,97 |
1032 1333 1475 1613 |
4,62 4,58 4,56 4,53 |
7,97 8,14 8,23 8,31 |
3,53 3,69 3,77 3,85 |
604 781 806 949 |
3,54 3,50 3,49 3,48 |
0,410 0,408 0,407 0,405 |
