Вариант 2

Для данного консольного стержня, нагруженного сосредоточенными силами в двух взаимно перпендикулярных плоскостях решить следующие задачи:

1. Определить, какое из сечений стержня наиболее опасно?

1. «В»

2. «С»

3. «D»

4. сечения «С» и «D» равноопасны

2. Через какие четверти прямоугольного сечения «D» проходит силовая линия?

1. I и III

2. II и IV

3. I и IV

4. II и III

3. Через какие четверти прямоугольного сечения «D» проходит нейтральная линия?

1. I и III

2. II и IV

3. I и IV

4. II и III

4. Какие точки прямоугольного сечения «D» опасны?

1. 1 и 5

2. 3 и 7

3. 2 и 6

4. 4 и 8

5. Какое из выражений для напряжения, возникающего в точке «1» прямоугольного сечения «С» верно?

1.

2.

3.

4.

6. Для случая круглого поперечного сечения данного стержня диаметром d какое из приведенных условий прочности верно?

1.

2.

3.

4.

Тесты к теме 3 «Изгиб с растяжением-сжатием» Вариант 1

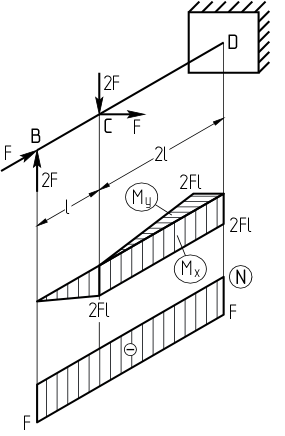

Для данного консольного стержня, нагруженного продольной силой и сосредоточенными поперечными силами в двух взаимно перпендикулярных плоскостях решить следующие задачи:

1. Какое сечение данной балки является опасным?

1. Сечение «С» участка ВС

2. Сечение «С» участка CD

3. Сечение «D» участка CD

4. Сечение «С» и «D» участка CD равноопасны

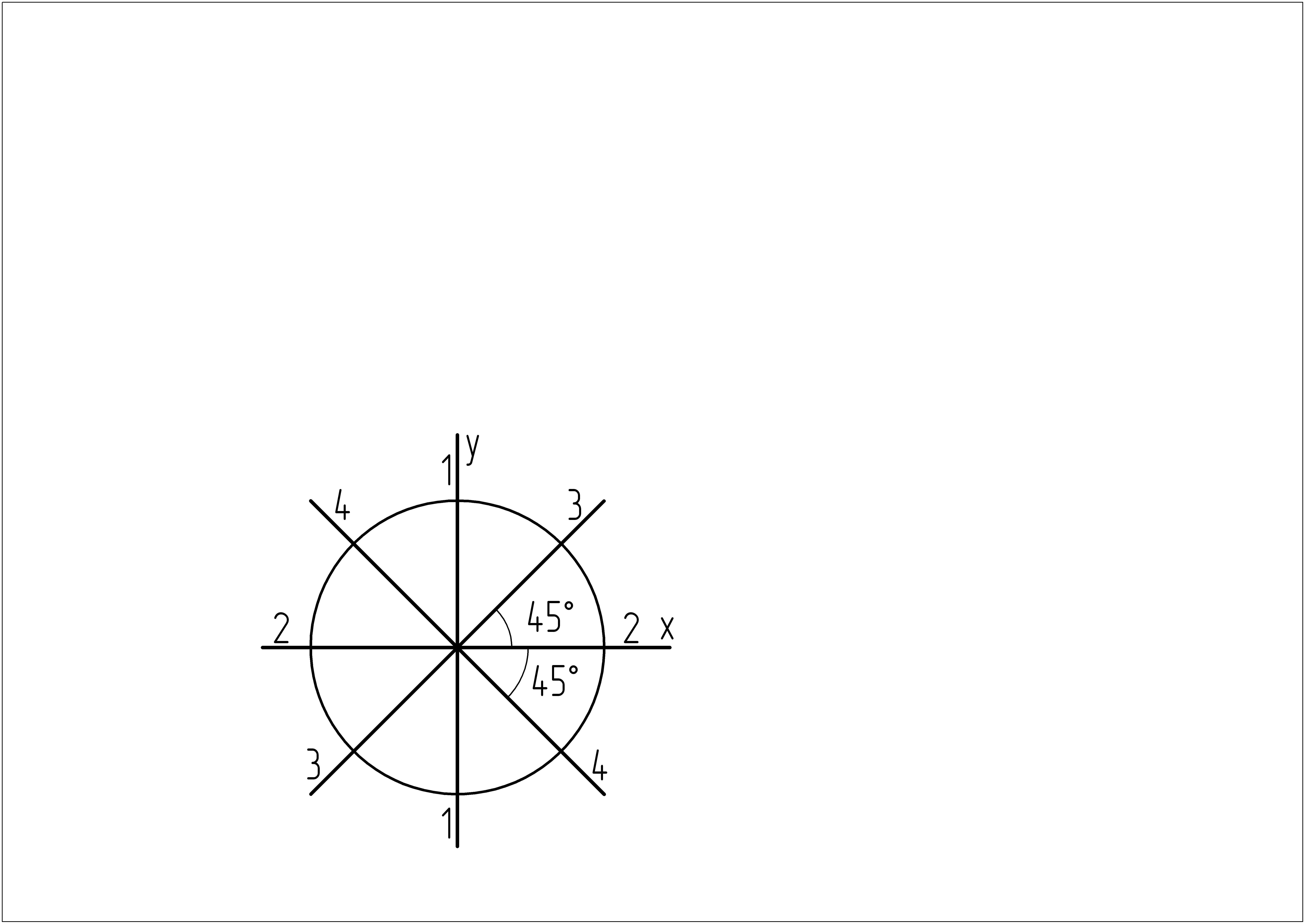

2. Для данной балки определите положение силовой линии в плоскости круглого поперечного сечения «С» участка CD.

1. 1-1

2. 2-2

3. 3-3

4. 4-4

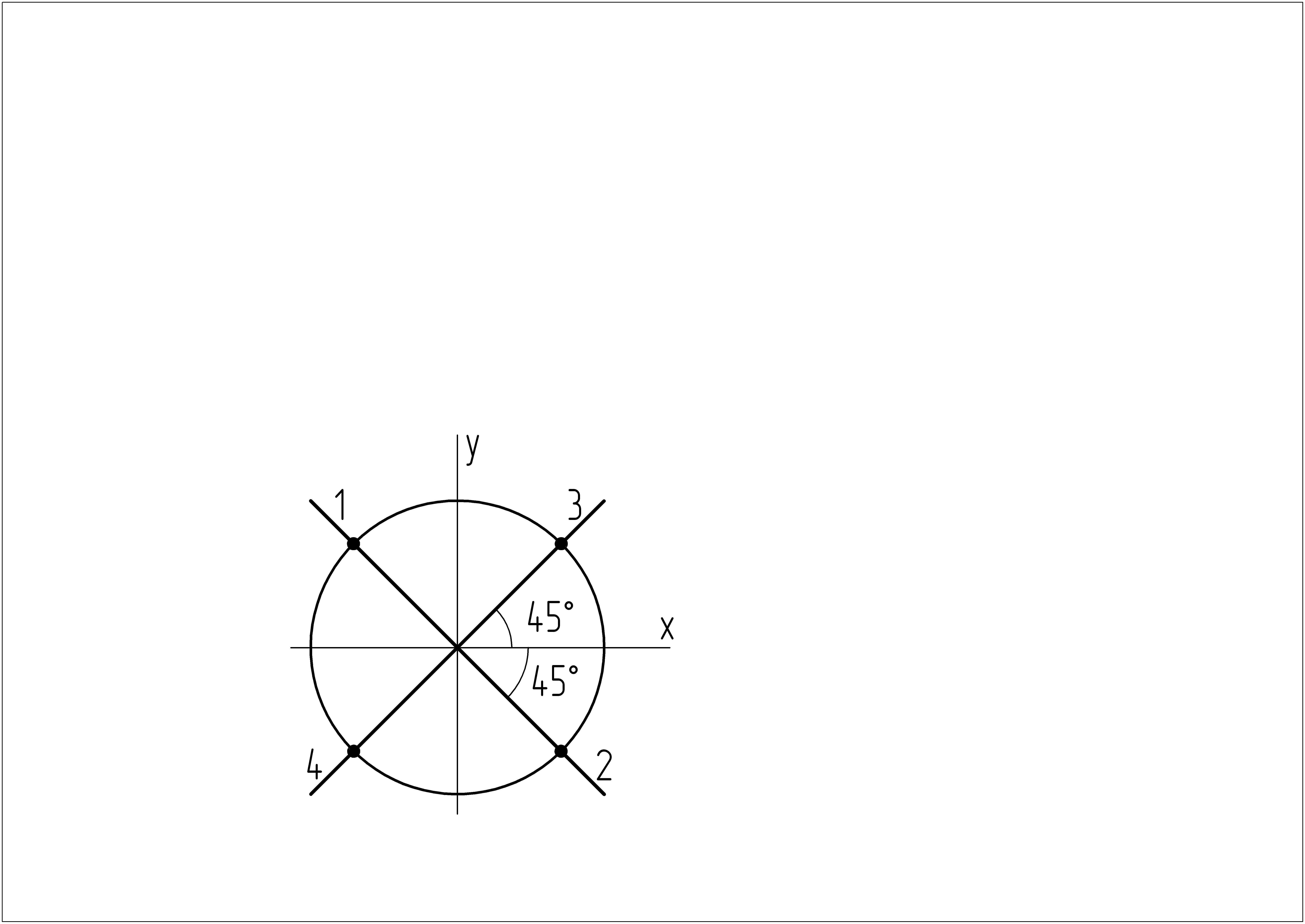

3. Определите положение опасной точки в плоскости круглого сечения «С» участка CD данной балки.

1. Точка «1»

2. Точка «2»

3. Точка «3»

4. Точка «4»

4. Выберите выражение для определения , возникающего в опасной точке круглого сечения «С» участка CD данной балки.

1.

2.

3.

4.

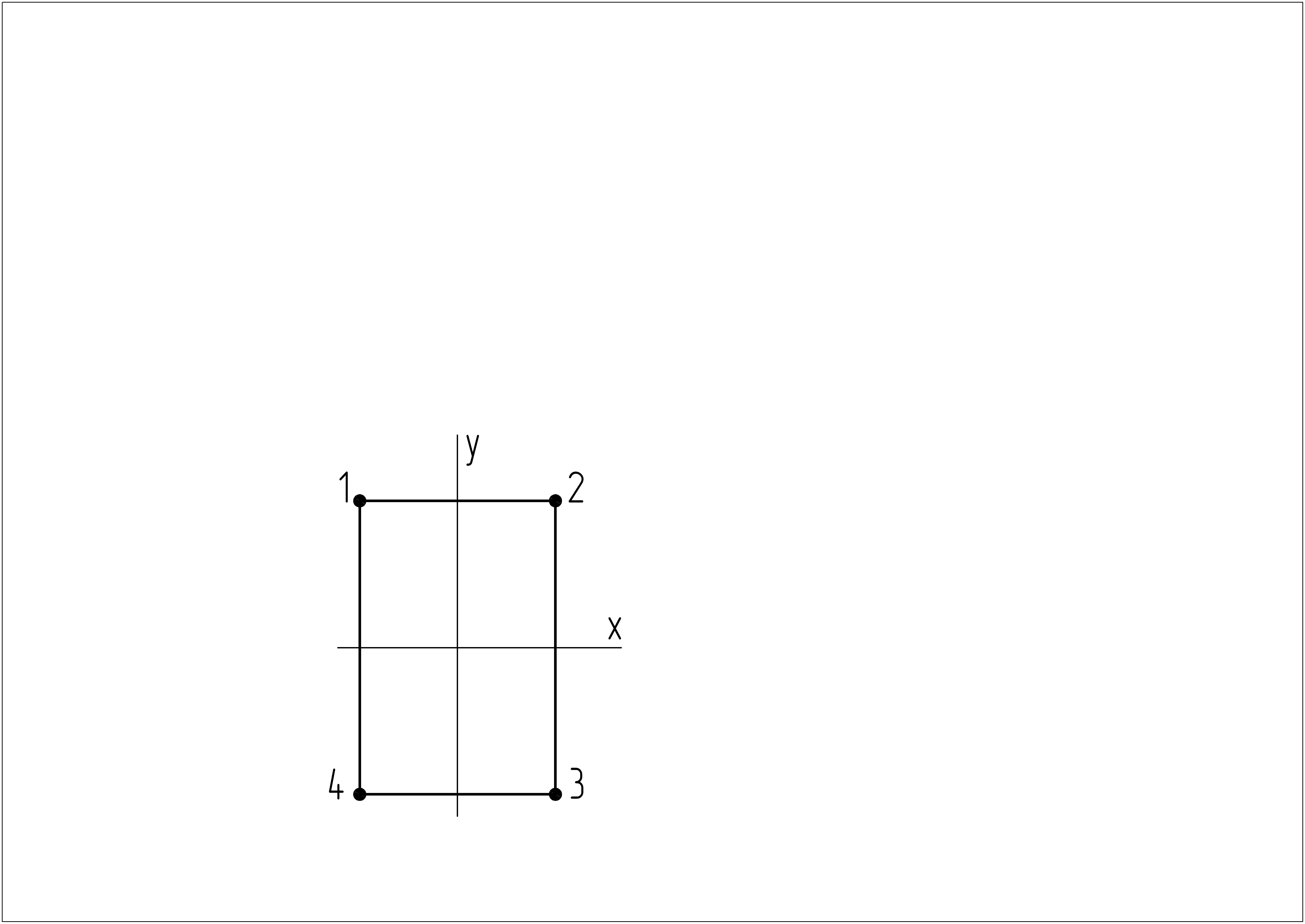

5. Определите положение силовой линии в плоскости прямоугольного сечения «D» участка CD данной балки.

1. 1-1

2. 2-2

3. 3-3

4. 4-4

6. Определите положение опасной точки в плоскости прямоугольного сечения «D» участка CD данной балки.

1. Точка «1»

2. Точка «2»

3. Точка «3»

4. Точка «4»

7. Выберите выражение для , возникающего в опасной точке прямоугольного сечения «D» участка CD данной балки при соотношении сторон прямоугольника .

1.

2.

3.

4.

Вариант 2

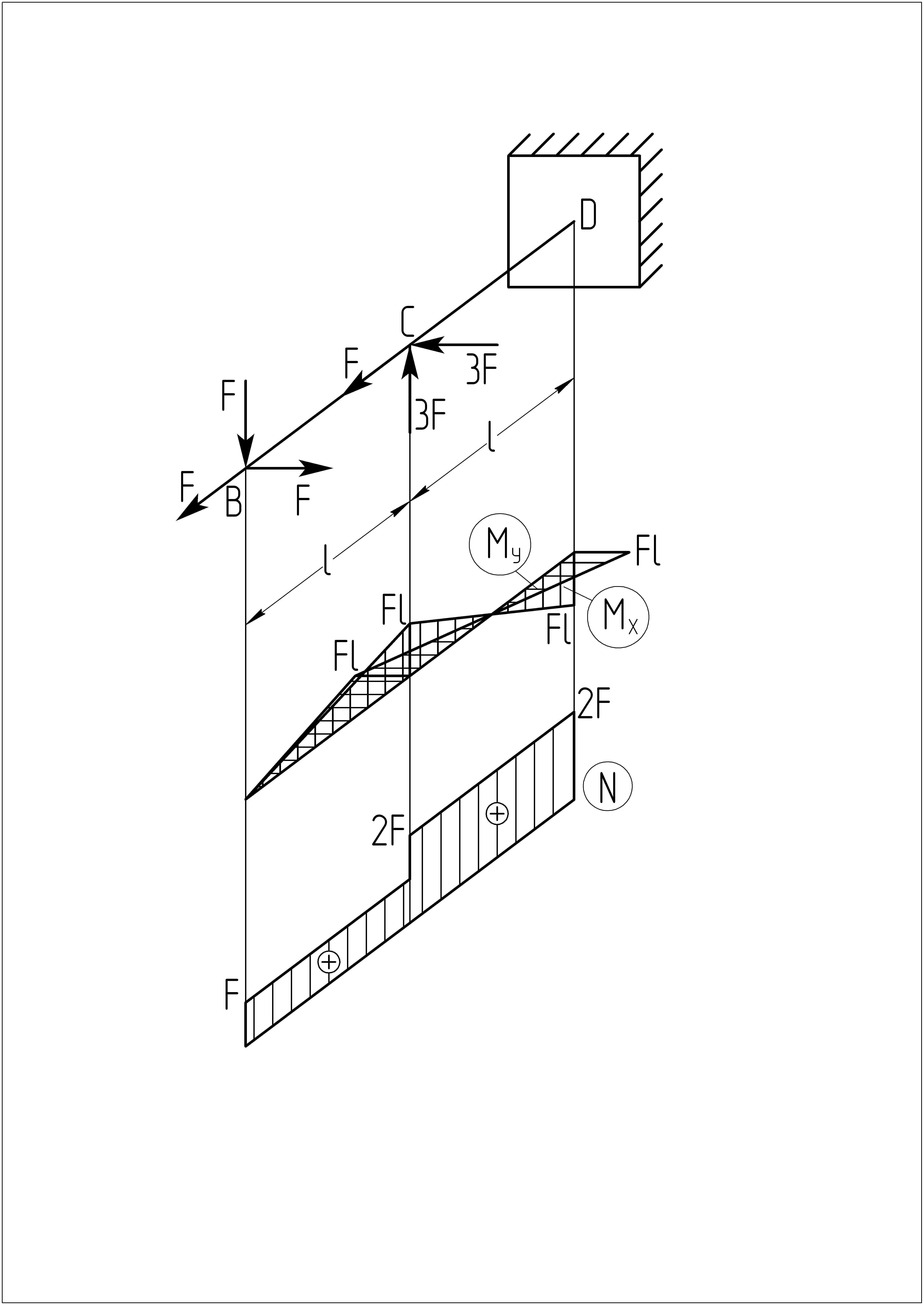

Для данного консольного стержня, нагруженного продольной силой и сосредоточенными поперечными силами в двух взаимно перпендикулярных плоскостях решить следующие задачи:

1. Какое сечение данной балки является опасным?

1. Сечение «С» участка ВС

2. Сечение «С» участка CD

3. Сечение «D» участка CD

4. Сечение «С» и «D» участка CD равноопасны

2. Для данной балки определите положение силовой линии в плоскости круглого поперечного сечения «С» участка CD.

1. 1-1

2. 2-2

3. 3-3

4. 4-4

3. Определите положение опасной точки в плоскости круглого сечения «D» участка CD данной балки.

1. Точка «1»

2. Точка «2»

3. Точка «3»

4. Точка «4»

4. Выберите выражение для определения , возникающего в опасной точке круглого сечения «D» участка CD данной балки.

1.

2.

3.

4.

5. Определите положение силовой линии в плоскости прямоугольного сечения «D» участка CD данной балки.

1. 1-1

2. 2-2

3. 3-3

4. 4-4

6. Определите положение опасной точки в плоскости прямоугольного сечения «D» участка CD данной балки.

1. Точка «1»

2. Точка «2»

3. Точка «3»

4. Точка «4»

7. Выберите выражение для , возникающего в опасной точке прямоугольного сечения «D» участка CD данной балки при соотношении сторон прямоугольника .

2.

3.

4.
