8.3. Потренируемся?

• Пройти тестовый тренинг (Приложение 1, тест к теме 8, стр. 131)

• Решить задачу 2.3 из контрольной работы №2 (Приложение 3, стр. 151)

Приложения

Приложение 1. Тестовый материал

Тесты к теме 1 «Расчет статически неопределимых систем методом сил»

Вариант 1

Задана статически неопределимая балка:

1. Чему равна степень статической неопределимости балки s?

   1. s =1

   2. s =2

   3. s =3

   4. s =4

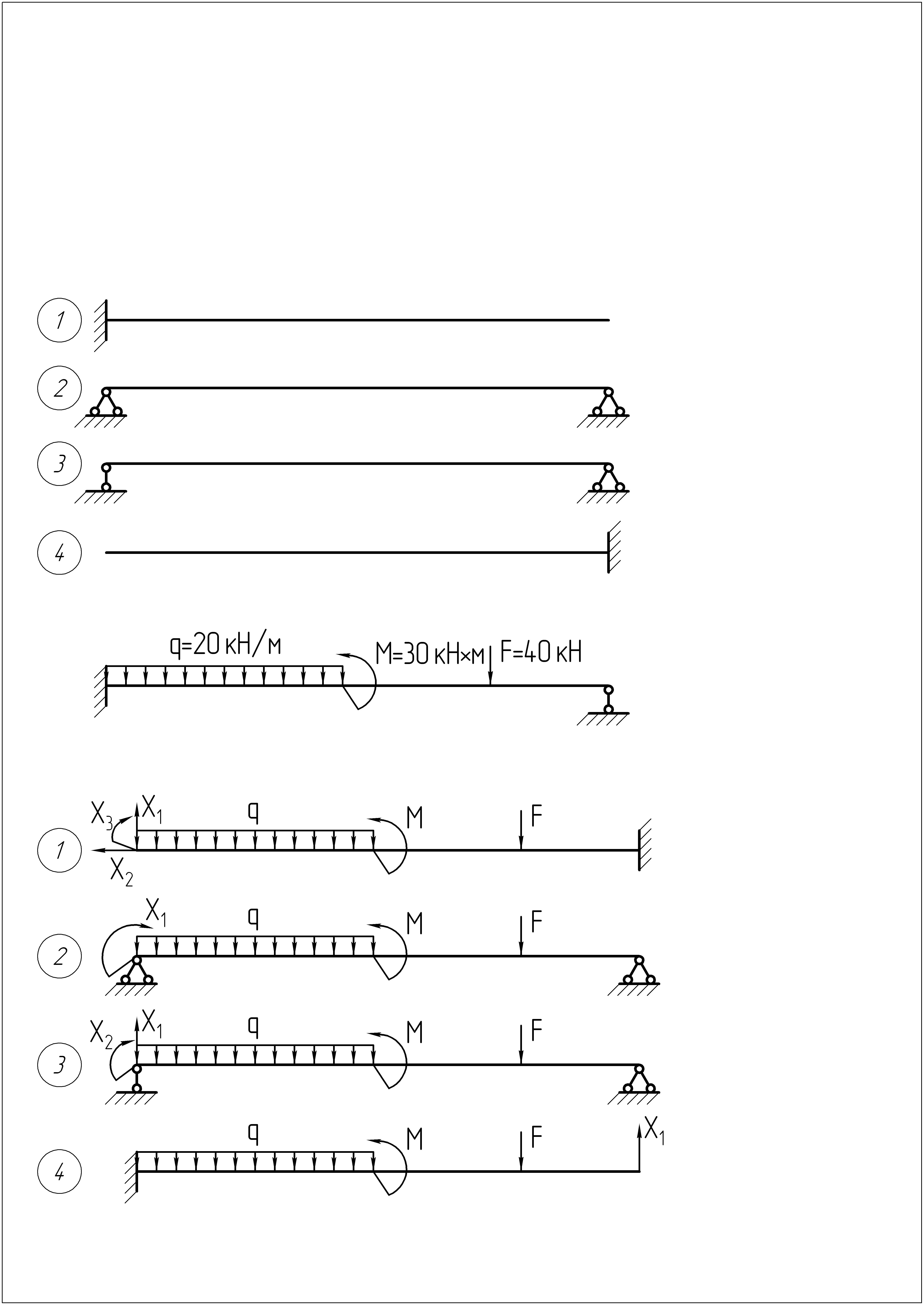

2. Выберите правильную основную систему для заданной балки.

3. Укажите эквивалентную систему, соответствующую выбранной основной.

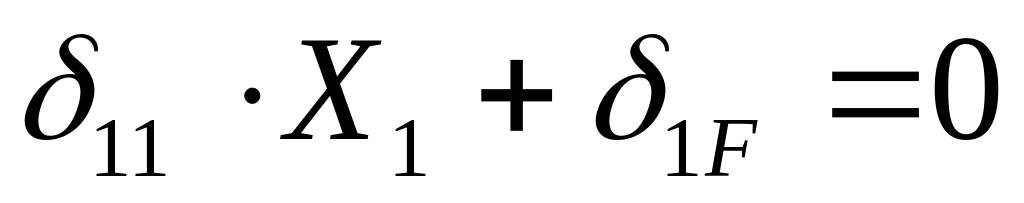

4. Укажите правильное условие эквивалентности для заданной балки.

1.

2.

3.

4.

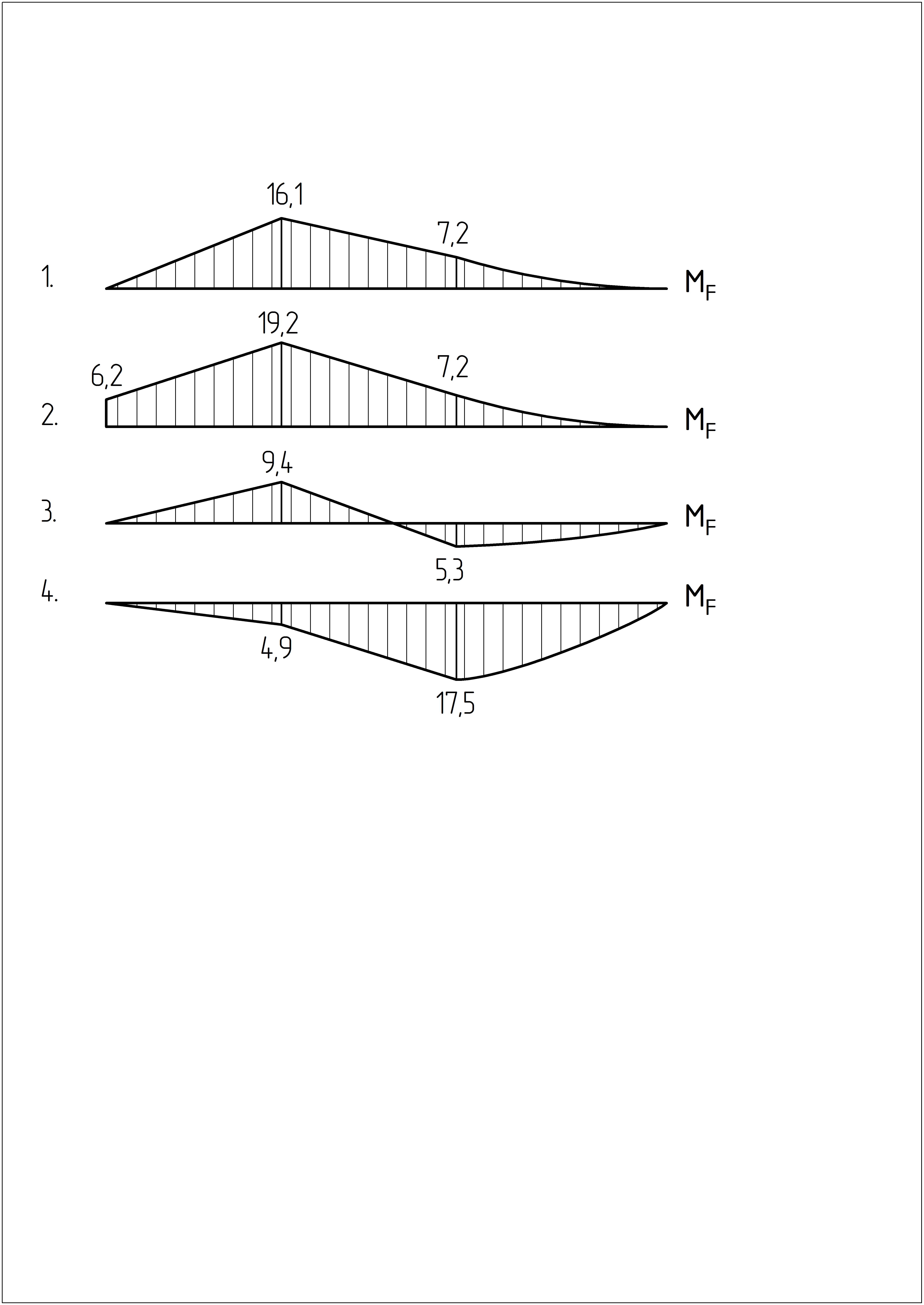

5. Какая грузовая эпюра изгибающих моментов М_F соответствует выбранной основной системе?

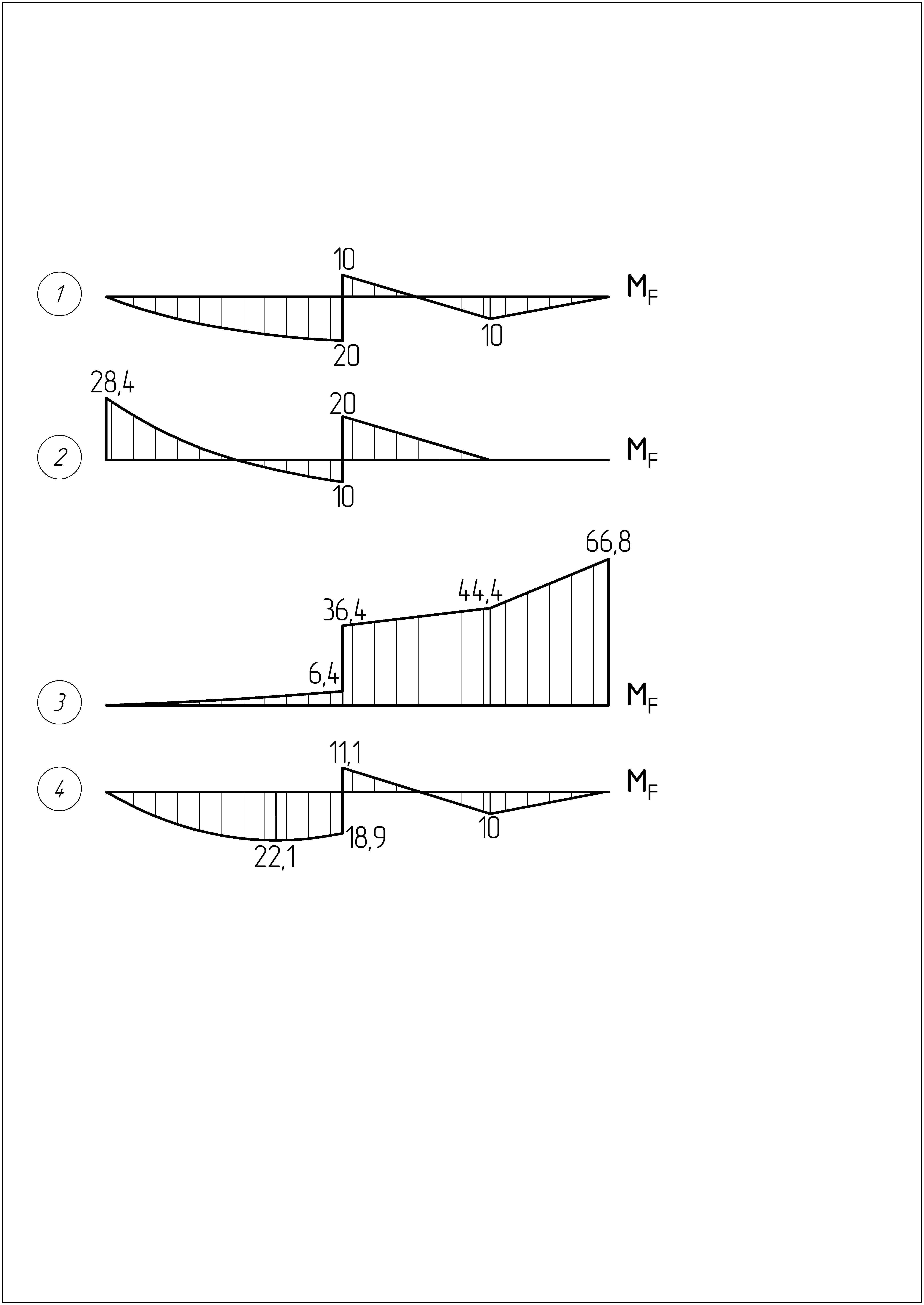

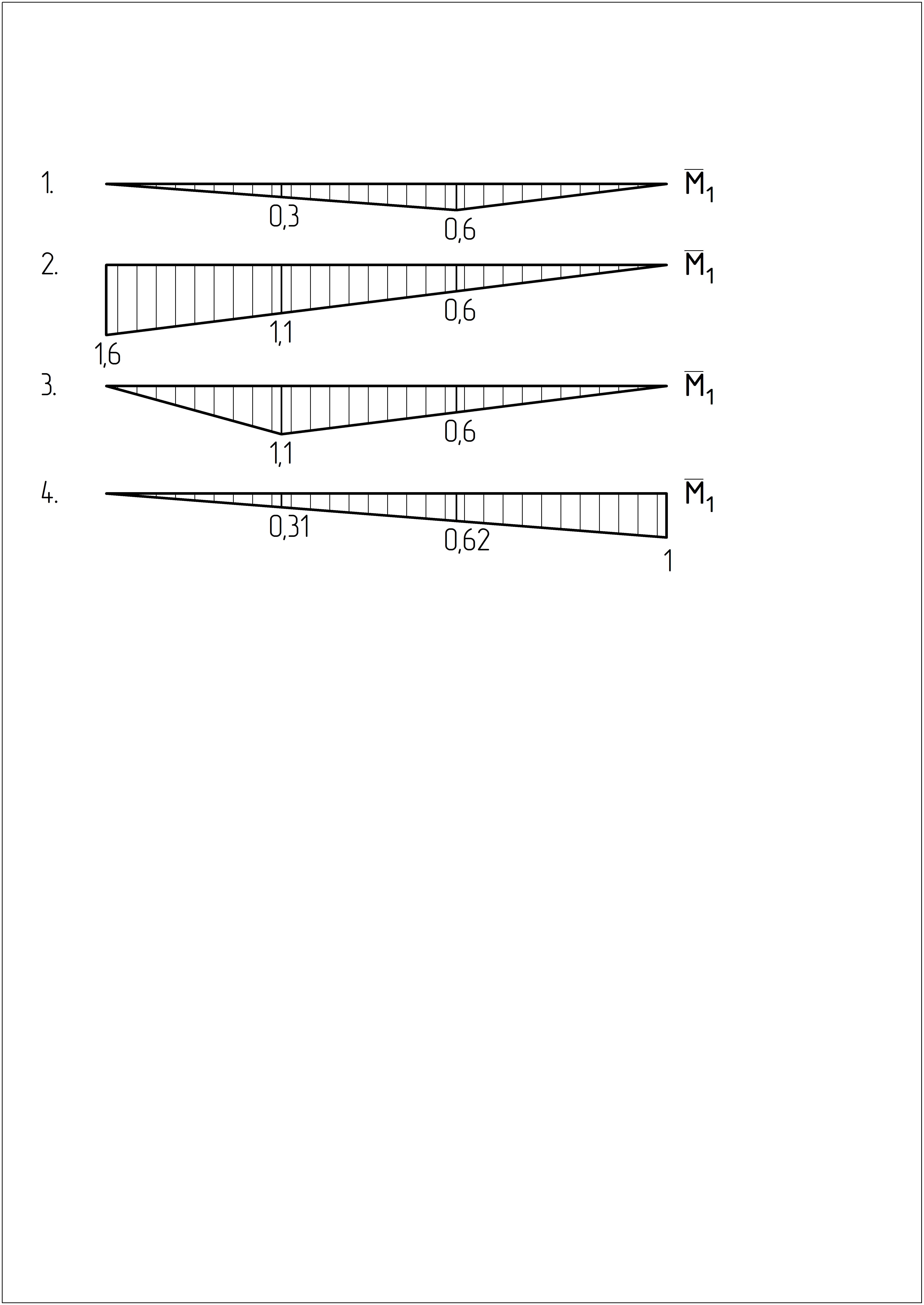

6. Какая единичная эпюра изгибающих моментов соответствует правильной эквивалентной системе заданной балки?

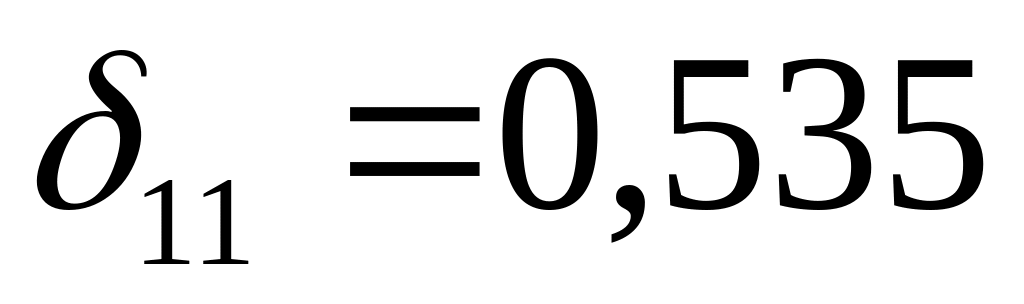

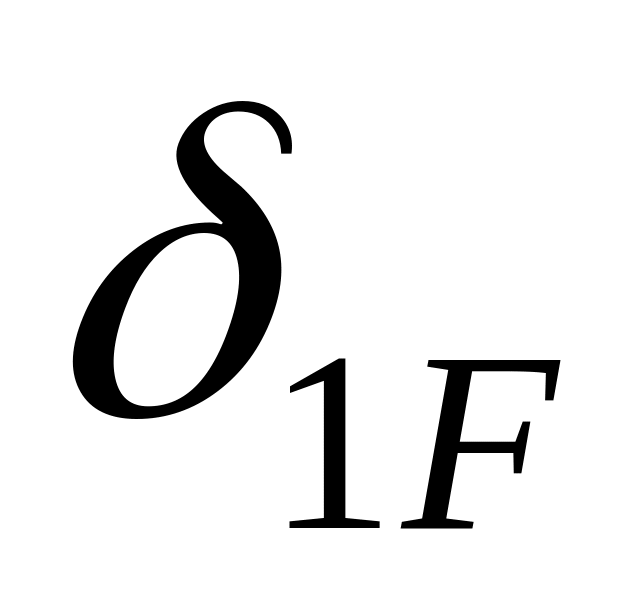

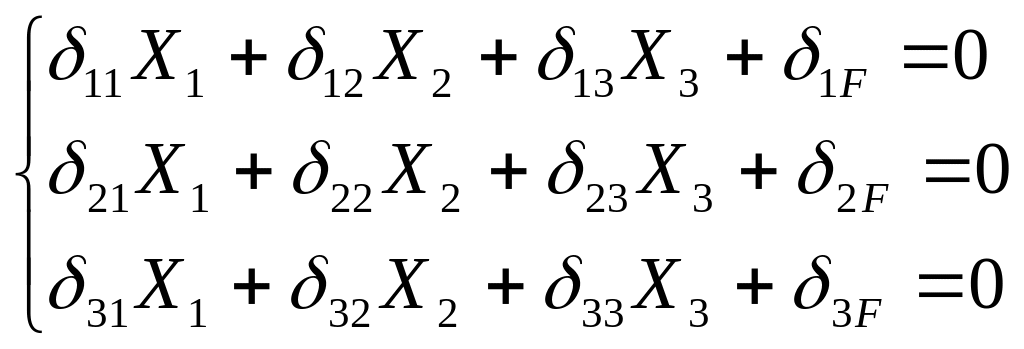

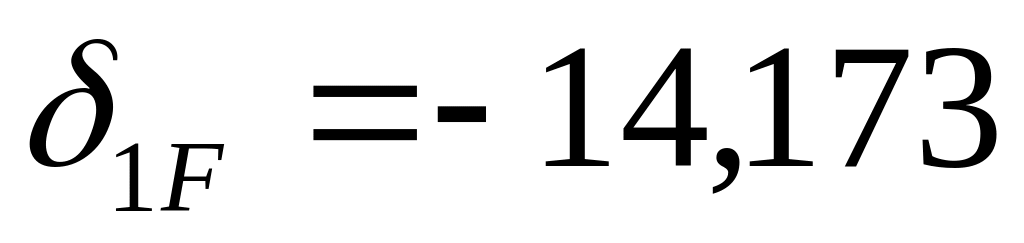

7. Чему равны коэффициенты канонического уравнения метода сил и ?

1.

2.

3.

4.

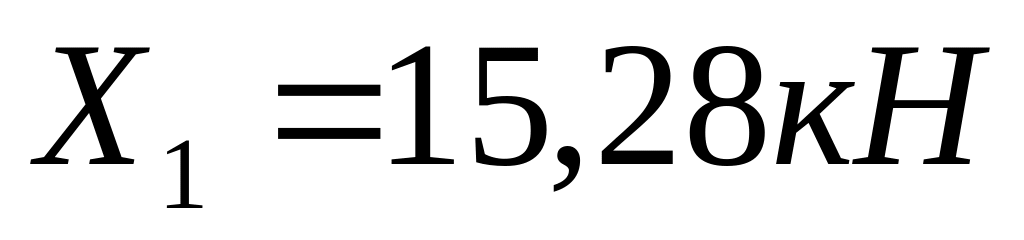

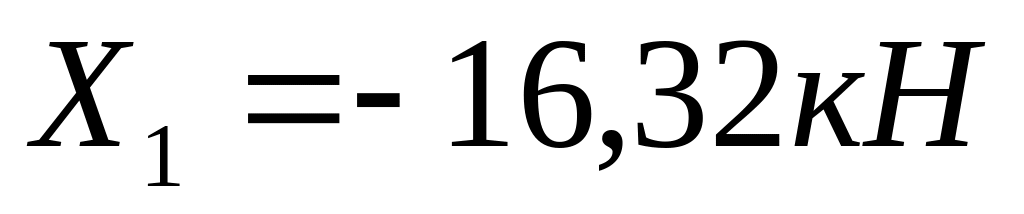

8. Чему равна «лишняя неизвестная» Х₁?

1.

2.

3.

4.

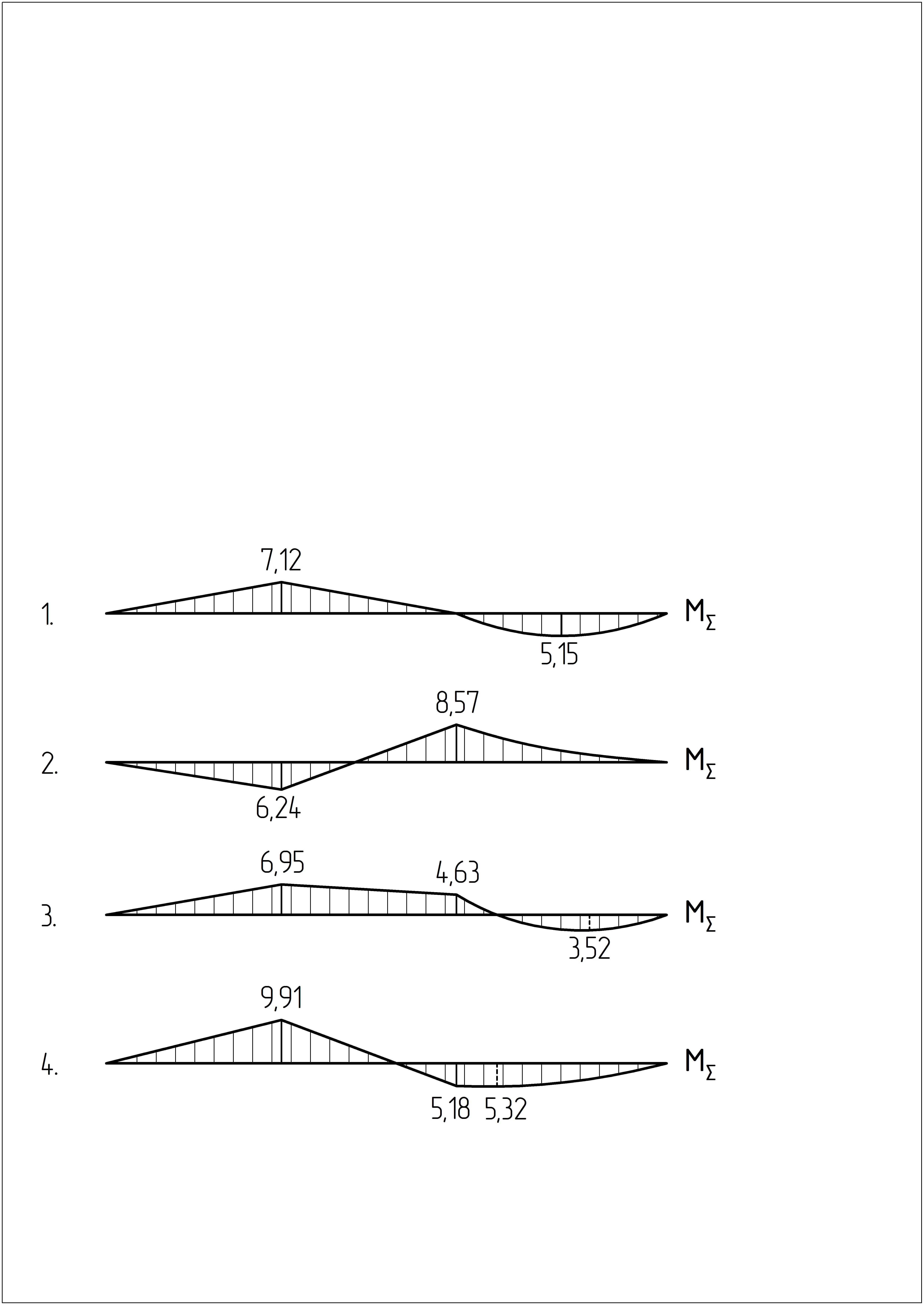

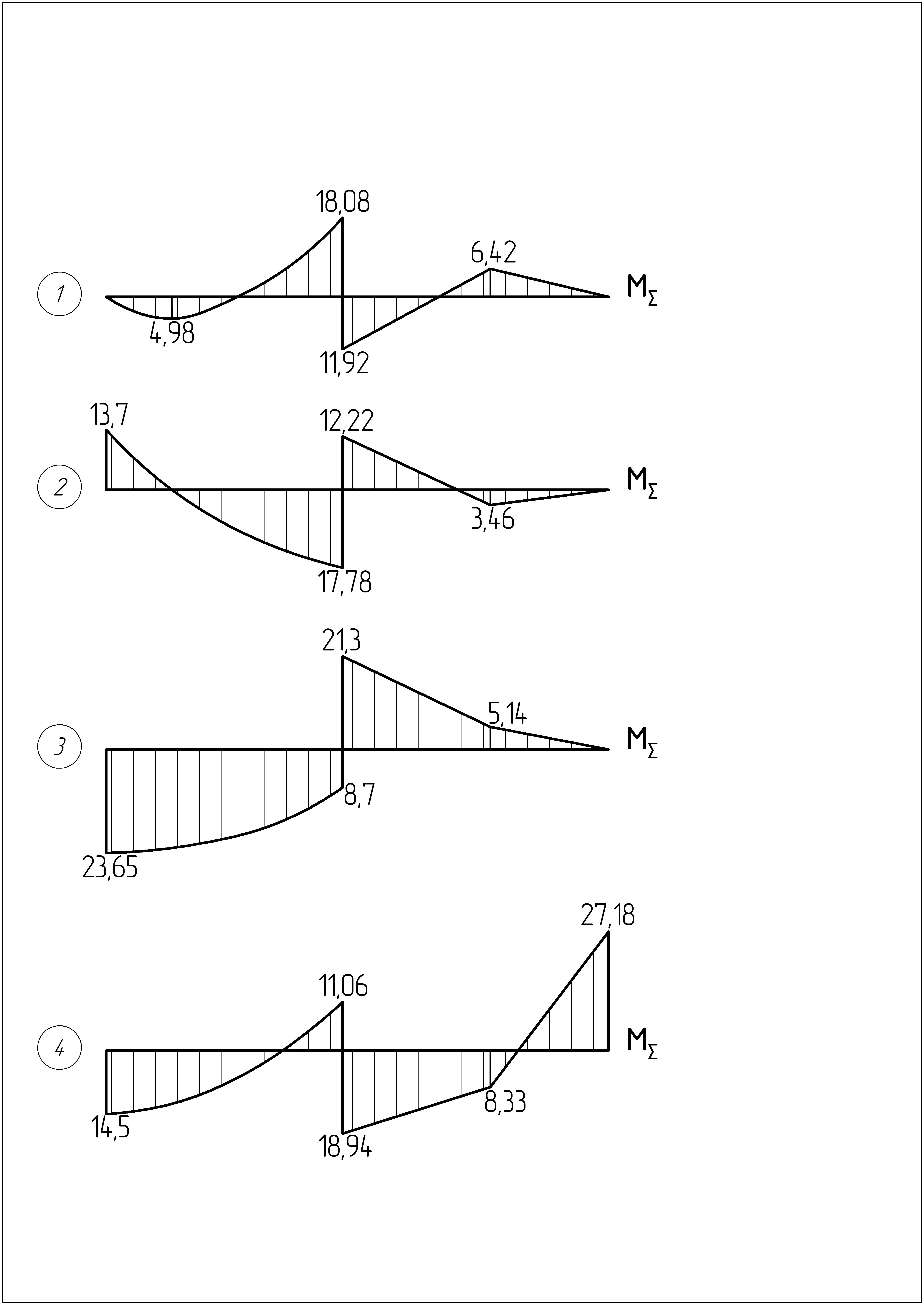

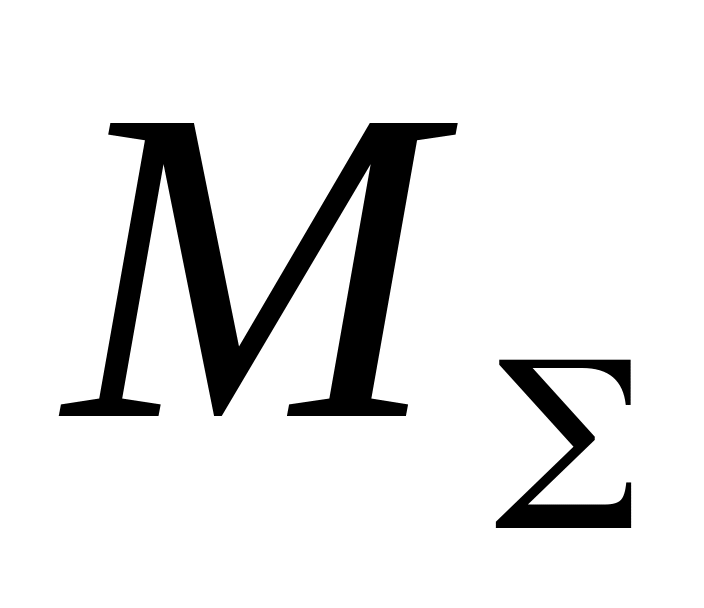

9. Укажите правильную суммарную эпюру изгибающих моментов .

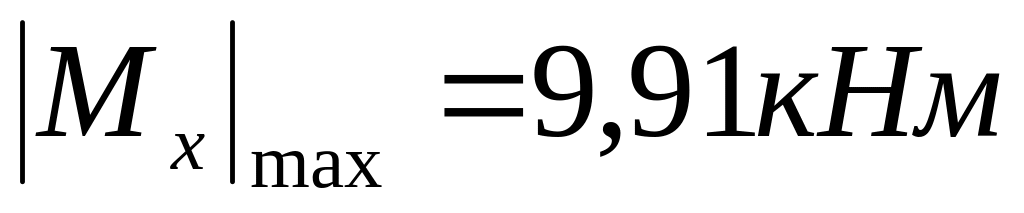

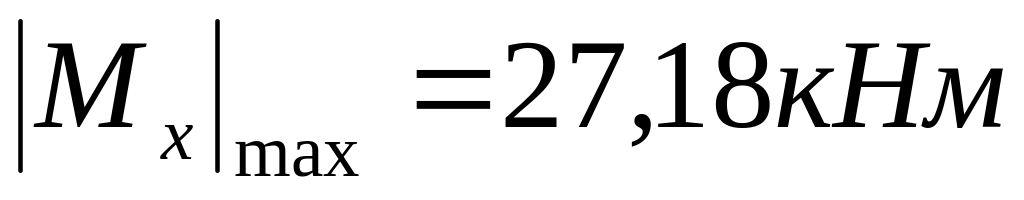

10. Чему равно значение в опасном сечении балки?

1.

2.

3.

4.

Вариант 2

Задана статически неопределимая балка:

1. Чему равна степень статической неопределимости балки s?

1. s =1

2. s =2

3. s =3

4. s =4

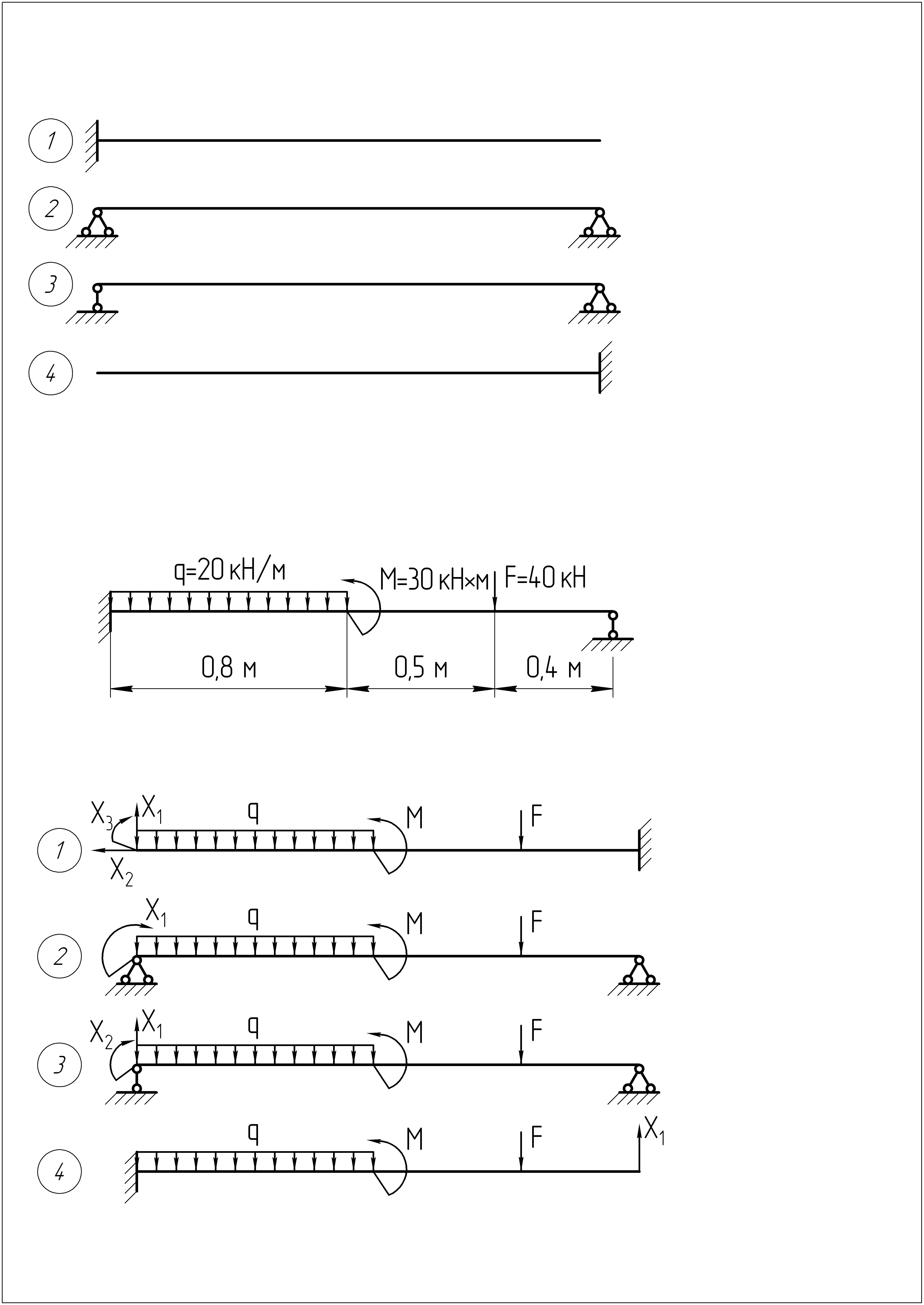

2. Выберите правильную основную систему для заданной балки.

3. Укажите эквивалентную систему, соответствующую выбранной основной.

4. Укажите правильное условие эквивалентности для заданной балки.

1.

2.

3.

4.

5. Какая грузовая эпюра изгибающих моментов М_F соответствует выбранной основной системе?

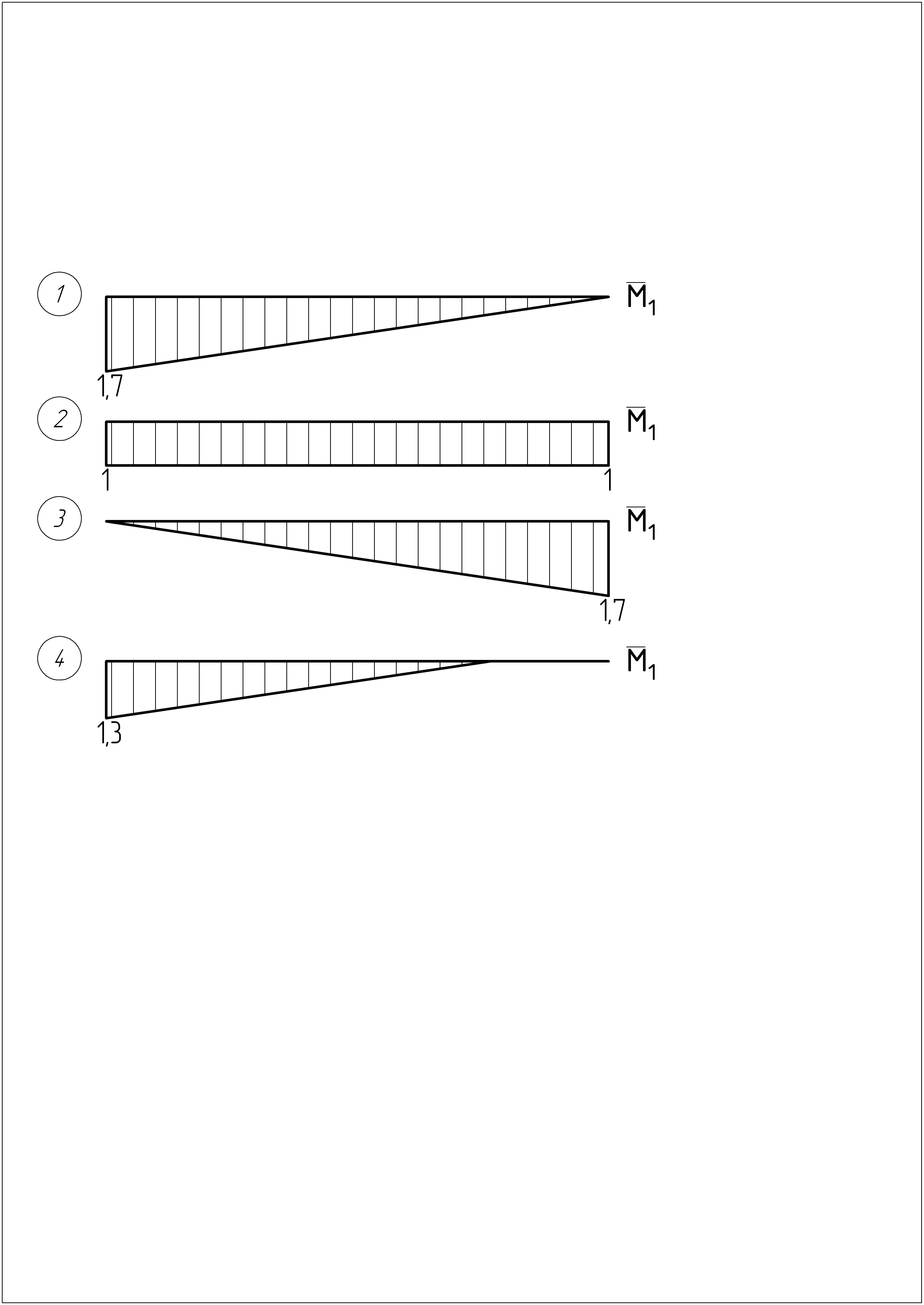

6. Какая единичная эпюра изгибающих моментов соответствует правильной эквивалентной системе заданной балки?

7. Чему равны коэффициенты канонического уравнения метода сил и ?

1.

2.

3.

4.

8. Чему равна «лишняя неизвестная» Х₁?

1.

2.

3.

4.

9. Укажите правильную суммарную эпюру изгибающих моментов .

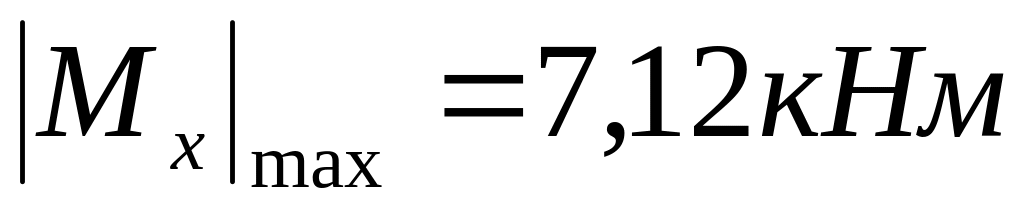

10. Чему равно значение в опасном сечении балки?

1.

2.

3.

4.

Тесты к теме 2 «Косой изгиб» Вариант 1

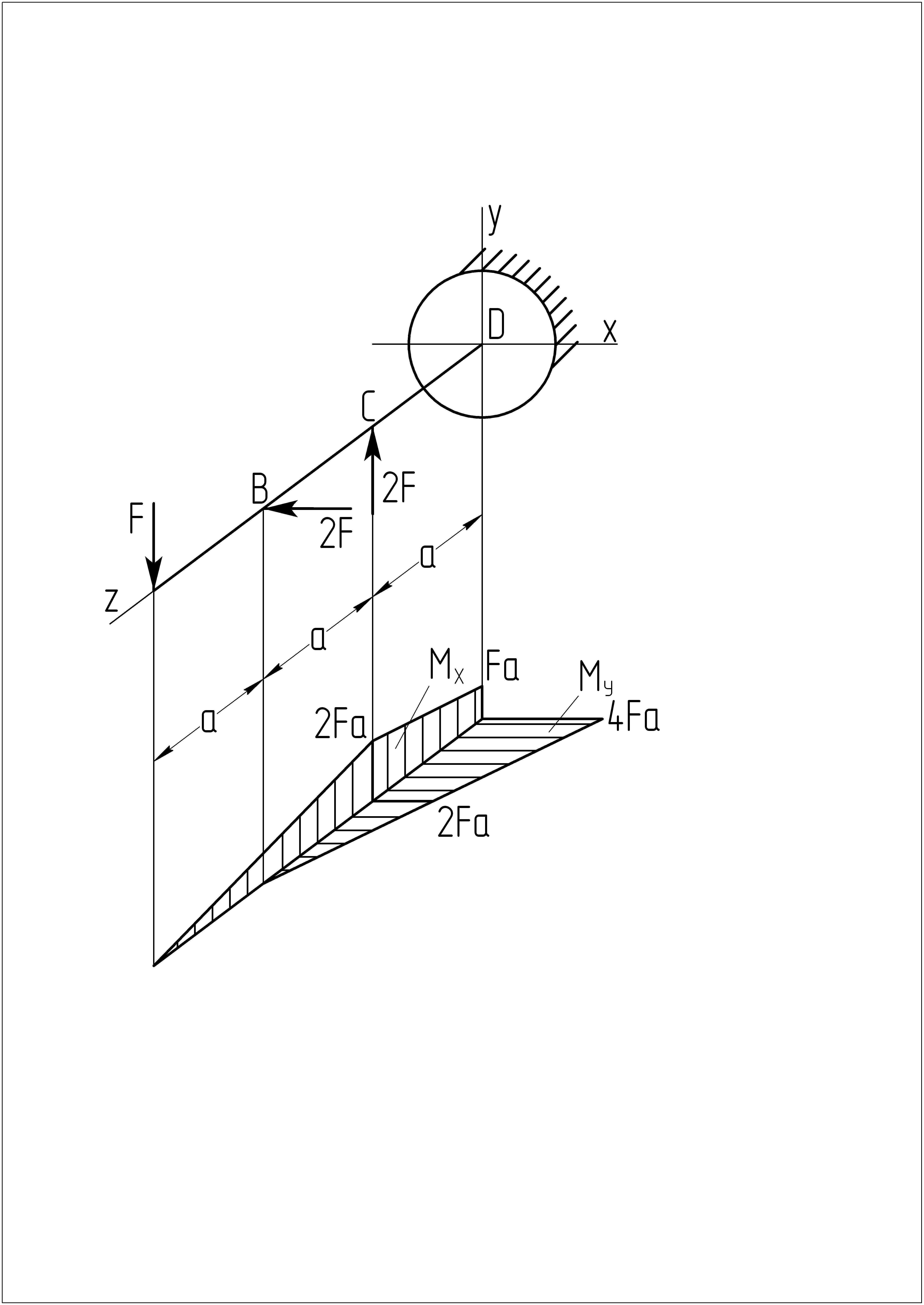

Для данного консольного стержня, нагруженного сосредоточенными силами в двух взаимно перпендикулярных плоскостях решить следующие задачи:

1. Определить положение опасного сечения на данной балке для случая круглого профиля.

1. «В»

2. «С»

3. «D»

4. сечения «С» и «D» равноопасны

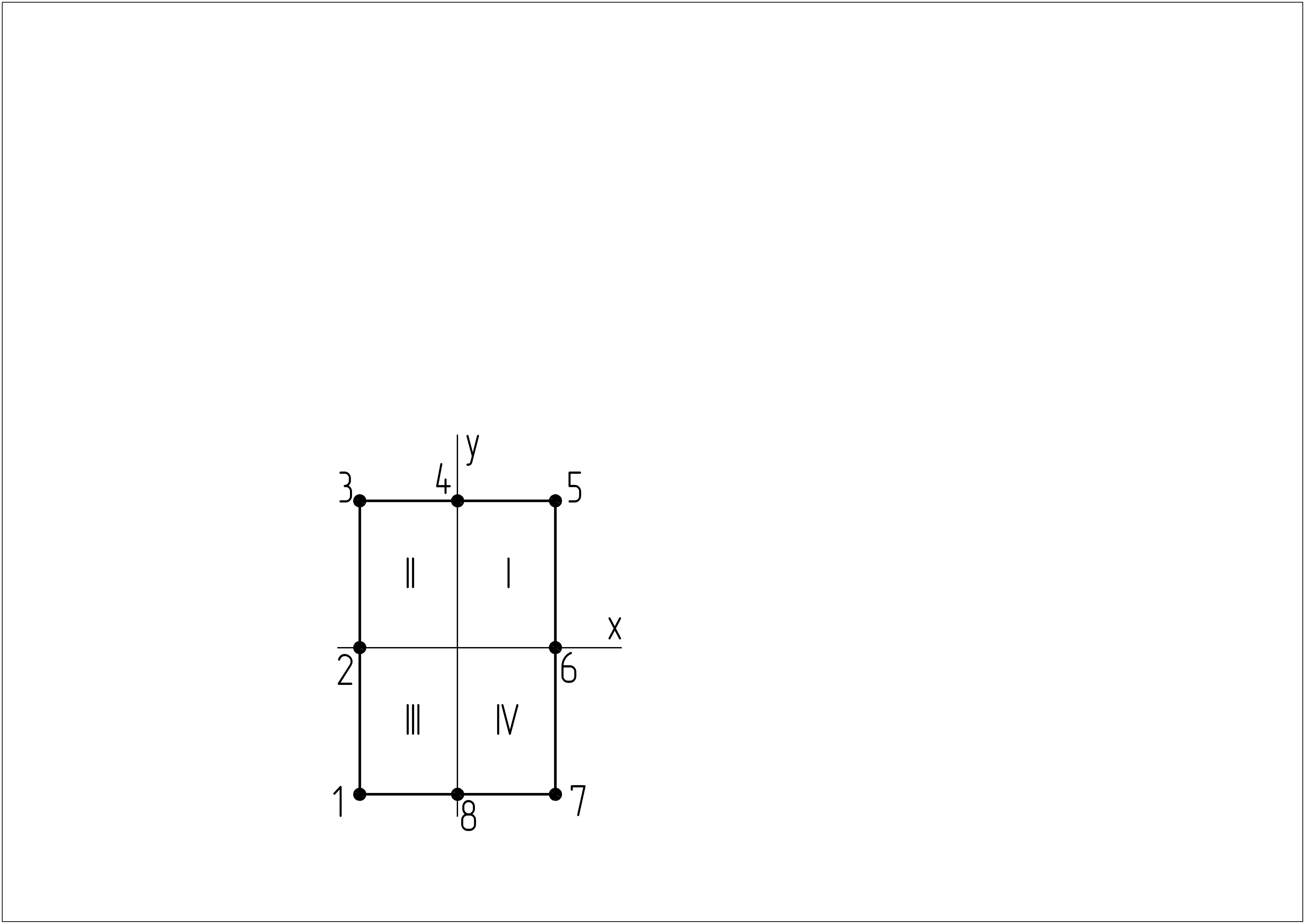

2. Через какие четверти прямоугольного сечения «D» проходит силовая линия?

1. I и III

2. II и IV

3. I и IV

4. II и III

3. Через какие четверти прямоугольного сечения «D» проходит нейтральная линия?

   1. I и III

   2. II и IV

   3. I и IV

   4. II и III

4. Какие точки прямоугольного сечения «D» опасны?

1. 1 и 5

2. 3 и 7

3. 2 и 6

4. 4 и 8

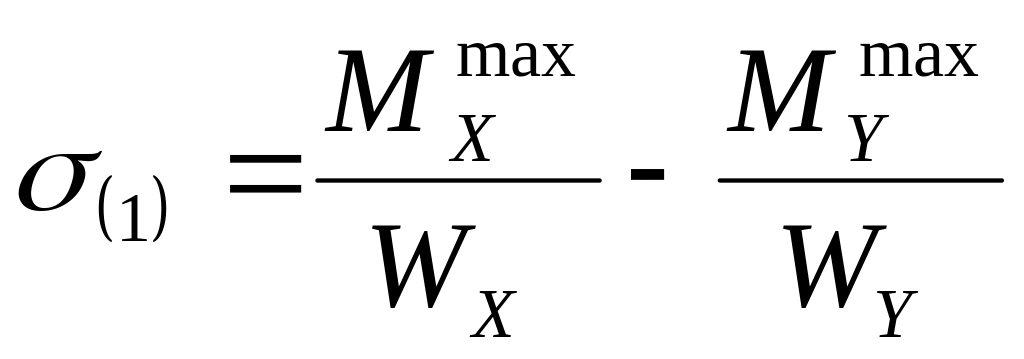

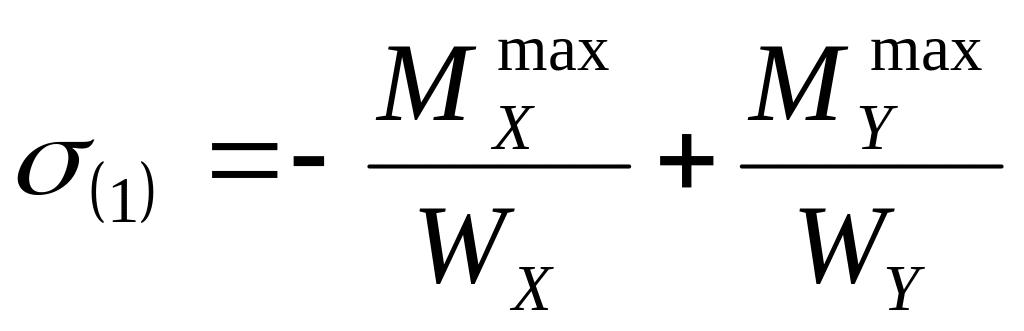

1. Какое из выражений для напряжения, возникающего в точке «1» прямоугольного сечения «D» верно?

   1.

   2.

   3.

   4.

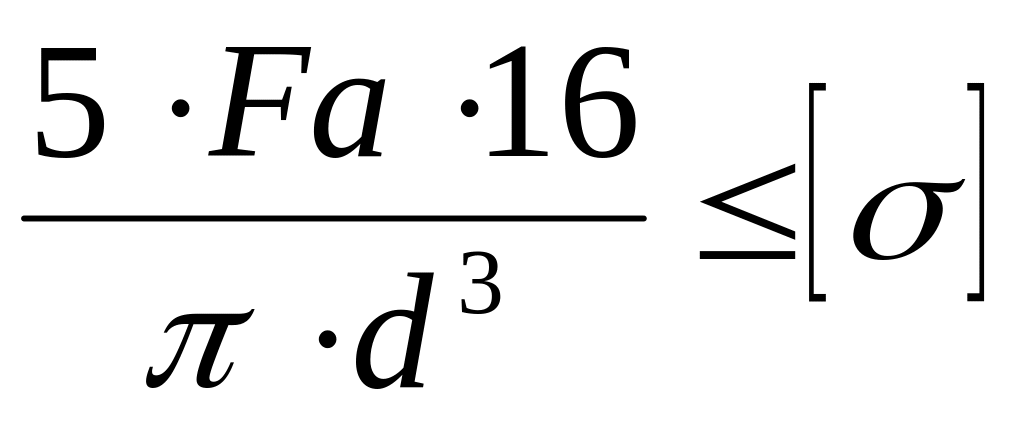

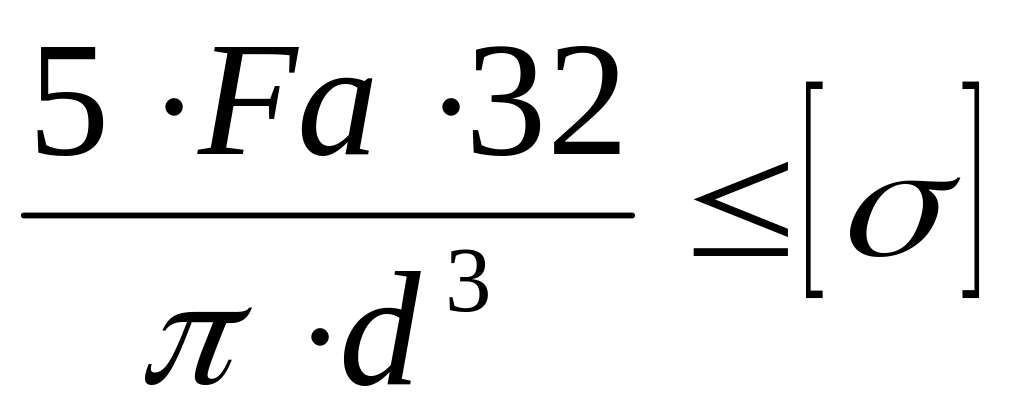

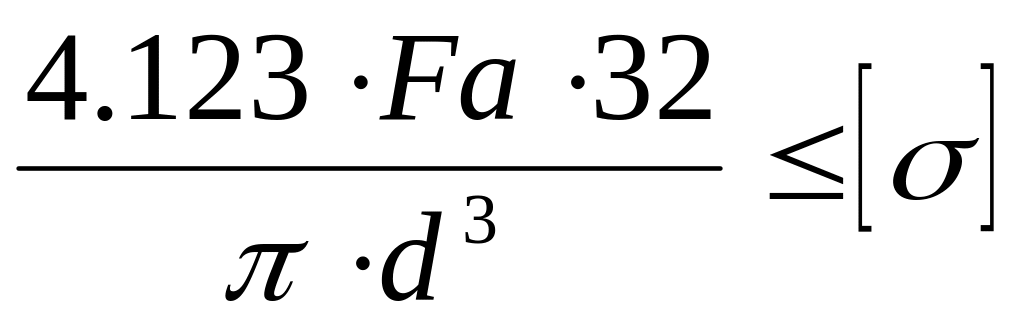

2. Для случая круглого поперечного сечения данного стержня диаметром d какое из приведенных условий прочности верно?

   1.

   2.

   3.

   4.
